Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- GB
Datos del Producto

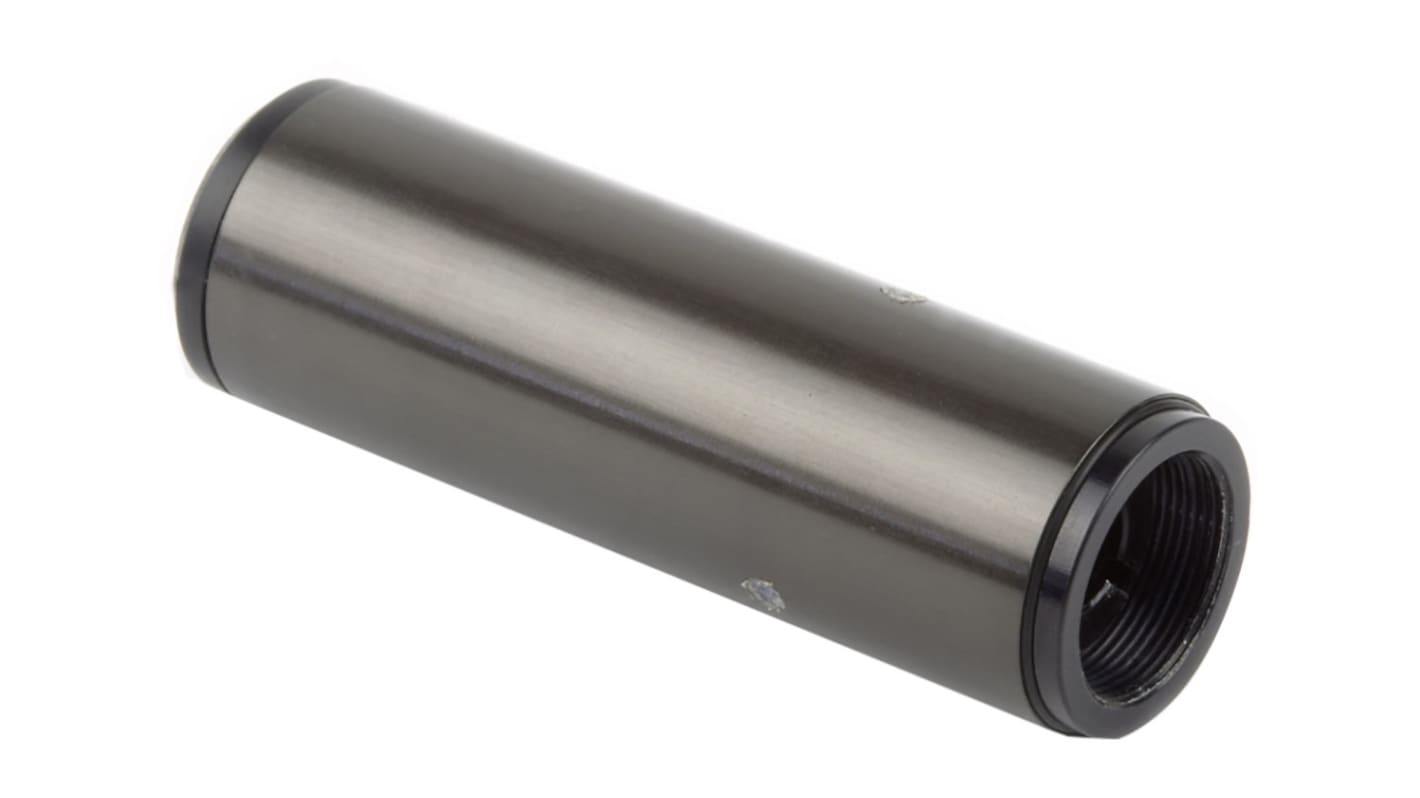

Módulos láser rojo Acculase LC y PWM
La gama Global Laser Acculase de módulos de diodo láser ofrece una variedad de potencias de salida y opciones de lente para proporcionar un alto nivel de rendimiento óptico y eléctrico. Los láseres son de precisión ajustada durante la fabricación para garantizar la alineación precisa del haz con la carcasa exterior de los módulos, lo que acelera y facilita la puesta en funcionamiento de los láseres. Hay dos métodos de control de intensidad de salida disponibles: los tipos LC utilizan una tensión de control analógica lineal mientras que los tipos PWM utilizan una entrada de control digital para variar el ciclo de trabajo. Las aplicaciones típicas para los módulos láser Acculase incluyen displays gráficos, sistemas de alineación, aplicaciones médicas y telemetría.
Módulo láser de LED rojo de alta eficacia de 635 o 650 nm
Alta precisión de mira < 1 mRad
La lente circular instalada proporciona un haz circular/elíptico
Circuitería interna de accionamiento
Tensión de control de entrada lineal de 0 – 1 V (tipos LC)
Entrada PWM TTL 5 V (tipos PWM)
Caja eléctricamente aislada
Protección contra polaridad inversa
Alta precisión de mira < 1 mRad
La lente circular instalada proporciona un haz circular/elíptico
Circuitería interna de accionamiento
Tensión de control de entrada lineal de 0 – 1 V (tipos LC)
Entrada PWM TTL 5 V (tipos PWM)
Caja eléctricamente aislada
Protección contra polaridad inversa
Aviso
Estos módulos de diodos láser son dispositivos OEM y cumplen con los criterios de emisión de BS (EN) 60825. Se recomienda leer este estándar y la hoja técnica antes de utilizar estos láseres. Pueden producirse lesiones oculares importantes si un láser de 1 mW o superior se dirige directamente a los ojos.
Módulos láser, Global Laser
Especificaciones
Atributo | Valor |
---|---|
Tipo de Láser | Modulación |
Color del Láser | Rojo |
Patrón de Emisión | Punto |
Longitud de Onda del Láser | 650nm |
Potencia de Salida Óptica | 5mW |
Tipo de control | PWM |
Clase de Láser | 3R |
Serie | Acculase |
