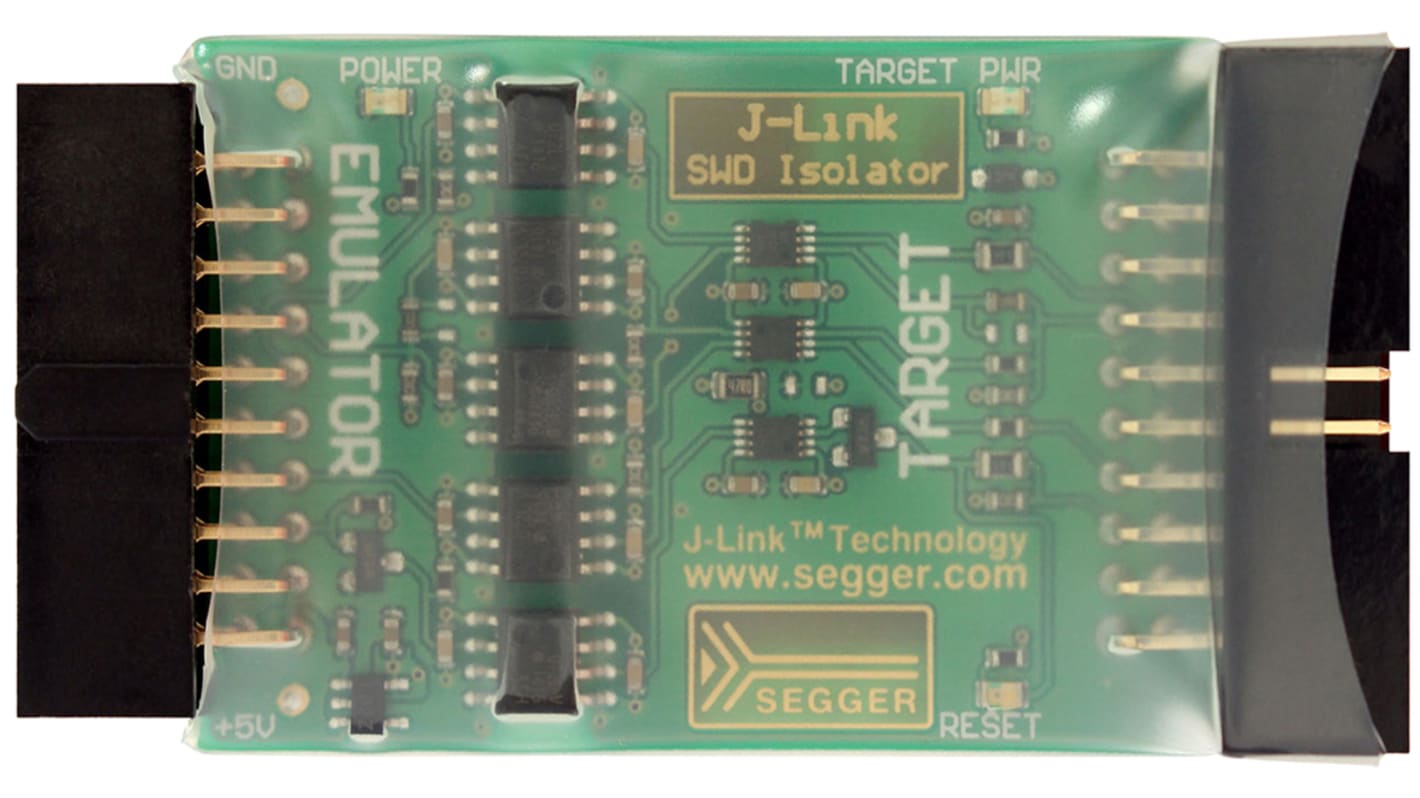

Placa de aislador J-Link ARM SWD
El aislador J-Link SWD se puede conectar entre una sonda J-Link y una placa ARM con un conector de depuración de 20 contactos para proporcionar aislamiento eléctrico. Esto es fundamental cuando las herramientas de desarrollo no están conectadas a la misma conexión a tierra que la aplicación.
Sondas compatibles
J-Link BASE 131-1319, J-Link PRO, J-Link ULTRA+, J-Link PLUS, Flasher ARM
Características
Aislamiento óptico dc de 1 kV
Funcionamiento de destino de +3,3 V y +5 V dc compatible
Se alimenta de sonda y destino
Conexión SWD de 20 contactos con señales SWCLK, SWDIO, SWO y RESET
Consumo de potencia en el lado de destino: 25mA típico
Frecuencia SWD: hasta 4 MHz
3 LED: alimentación de sonda, alimentación de destino y RESET de destino
Funcionamiento de destino de +3,3 V y +5 V dc compatible
Se alimenta de sonda y destino
Conexión SWD de 20 contactos con señales SWCLK, SWDIO, SWO y RESET
Consumo de potencia en el lado de destino: 25mA típico
Frecuencia SWD: hasta 4 MHz
3 LED: alimentación de sonda, alimentación de destino y RESET de destino
Especificaciones
Atributo | Valor |
---|---|
Tipo de Accesorio | Adaptador |
Para Usar Con | Sondas J-Link |
