- Código RS:
- 177-1526
- Nº ref. fabric.:
- CAP1206-1-SL
- Fabricante:
- Microchip
- Código RS:
- 177-1526
- Nº ref. fabric.:
- CAP1206-1-SL
- Fabricante:
- Microchip
Documentación Técnica
Legislación y Conformidad
Datos del Producto

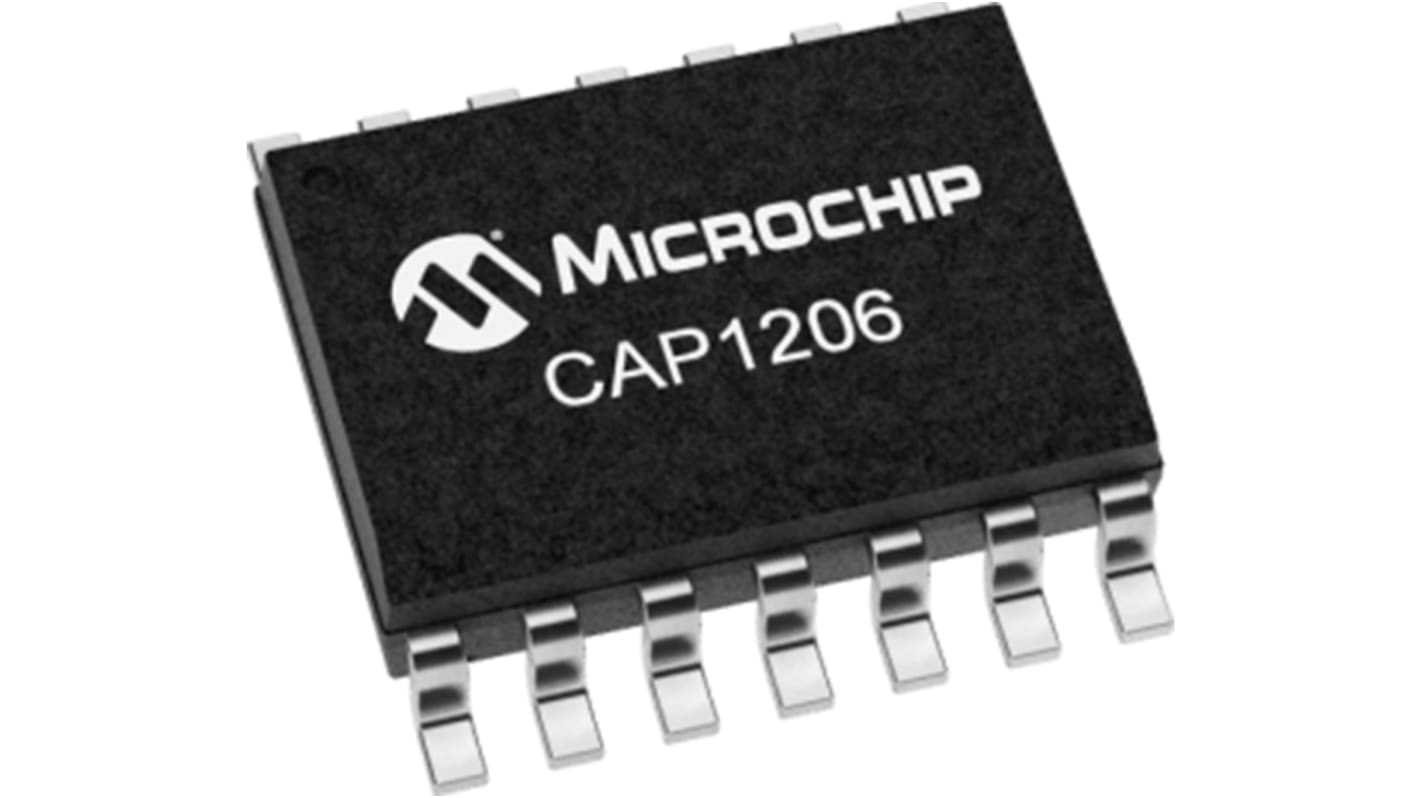

El CAP1206 es un controlador táctil capacitivo listo para usar que ofrece una amplia variedad de funcionalidades de proximidad y botones, lo que facilita a los diseñadores la labor de agregar interfaces táctiles robustas, económicas y con un aspecto logrado
Principales características:
6 entradas de sensor táctil capacitivo
Sensibilidad programable
Recalibración automática
Funcionamiento de baja potencia:
Protección de 8 kV
Interfaz de comunicación
I²C™ y SMBus
Condiciones de funcionamiento
3,0 V a 5,5 V
Tipo de encapsulado
DFN de 3 x 3 de 10 contactos
6 entradas de sensor táctil capacitivo
Sensibilidad programable
Recalibración automática
Funcionamiento de baja potencia:
Protección de 8 kV
Interfaz de comunicación
I²C™ y SMBus
Condiciones de funcionamiento
3,0 V a 5,5 V
Tipo de encapsulado
DFN de 3 x 3 de 10 contactos
Especificaciones
Atributo | Valor |
---|---|
Tipo de Sensor | Capacitivo |
Frecuencia de Conmutación Máxima | 400 kHz |
Tensión de Salida Máxima | 0,4 V |
Tipo de Salida | Drenaje Abierto |
Tipo de Montaje | Montaje superficial |
Tipo de Encapsulado | SOIC |
Conteo de Pines | 14 |
Corriente de Alimentación Máxima | 750 μA |
Dimensiones | 8.65 x 3.9 x 1.5mm |
Altura | 1.5mm |
Longitud | 8.65mm |
Serie | CAP1206 |
Temperatura Máxima de Funcionamiento | +125 °C |
Ancho | 3.9mm |
Tensión de Alimentación de Funcionamiento Mínima | 3 V |
Tensión de Alimentación Máxima de Funcionamiento | 5,5 V |
Temperatura de Funcionamiento Mínima | -40 °C |
