- Código RS:
- 921-2782
- Nº ref. fabric.:
- CC1120RHBT
- Fabricante:
- Texas Instruments
1500 Disponible para entrega en 24/48 horas
Añadido
Precio unitario (Suministrado en Carretes de 250)
3,328 €
(exc. IVA)
4,027 €
(inc.IVA)
Unidades | Por unidad | Por Carrete* |
250 + | 3,328 € | 832,00 € |
*precio indicativo |
- Código RS:
- 921-2782
- Nº ref. fabric.:
- CC1120RHBT
- Fabricante:
- Texas Instruments
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Transceptores RF Sub-1 GHz serie CC112
Los dispositivos CC1120 y CC1121 de Texas Instruments son transceptores de radio de un chip completamente integrados diseñados para altas prestaciones en funcionamiento de muy baja potencia y baja tensión. El CC1120 está optimizado para sistemas IEEE 802.15.4g con separación entre canales de hasta 12,5 kHz.
Bandas de frecuencia RF: 315, 433, 868, 920, 950MHz (y 169MHz sólo CC1120 )
Potencia de salida RF: hasta +16dBm
Sensibilidad del receptor: -123dBm @ 1200bps(CC1120), -120dBm @ 1200bps(CC1121)
Espaciado entre canales: 12,5kHz(CC1120), 50kHz(CC1121)
Modulación: FSK, GFSK, 4-FSK, 4-GFSK, MSK u OOK
Velocidad de datos: 1,2kbps a 200kbps
Comunicación con el host: SPI serie
Soporte de ganancia de codificación para mayor alcance y robustez
Función Wake-On-Radio (eWOR) mejorada
Medición RSSI digital
Evaluación automática de canal libre (CCA) para sistemas Listen-Before-Talk (LBT)
Alimentación: +2,0V a +3,6Vcc
Rango de temperatura de funcionamiento: -40 a +85°C
Aplicaciones: Contadores inalámbricos y redes inteligentes inalámbricas (AMR y AMI)
, sistemas IEEE 802.15.4g, automatización de viviendas y edificios
, sistemas inalámbricos de alarma y seguridad, supervisión y control industrial
, asistencia sanitaria inalámbrica, redes de sensores inalámbricos y RFID activa
, comunicación para el Internet de las cosas (IoT
)Códigos de producto
RS798-4488CC1120RHBT921-2782CC1120RHBT (paquete de 250
)820-3080CC1121RHBT
Potencia de salida RF: hasta +16dBm
Sensibilidad del receptor: -123dBm @ 1200bps(CC1120), -120dBm @ 1200bps(CC1121)
Espaciado entre canales: 12,5kHz(CC1120), 50kHz(CC1121)
Modulación: FSK, GFSK, 4-FSK, 4-GFSK, MSK u OOK
Velocidad de datos: 1,2kbps a 200kbps
Comunicación con el host: SPI serie
Soporte de ganancia de codificación para mayor alcance y robustez
Función Wake-On-Radio (eWOR) mejorada
Medición RSSI digital
Evaluación automática de canal libre (CCA) para sistemas Listen-Before-Talk (LBT)
Alimentación: +2,0V a +3,6Vcc
Rango de temperatura de funcionamiento: -40 a +85°C
Aplicaciones: Contadores inalámbricos y redes inteligentes inalámbricas (AMR y AMI)
, sistemas IEEE 802.15.4g, automatización de viviendas y edificios
, sistemas inalámbricos de alarma y seguridad, supervisión y control industrial
, asistencia sanitaria inalámbrica, redes de sensores inalámbricos y RFID activa
, comunicación para el Internet de las cosas (IoT
)Códigos de producto
RS798-4488CC1120RHBT921-2782CC1120RHBT (paquete de 250
)820-3080CC1121RHBT
Especificaciones
Atributo | Valor |
---|---|
Tecnología | Transceptor IF/ISM bajo |
Modulación Técnica | 2 FSK, 2 GFSK, 4 FSK, 4 GFSK, MSK, OOK |

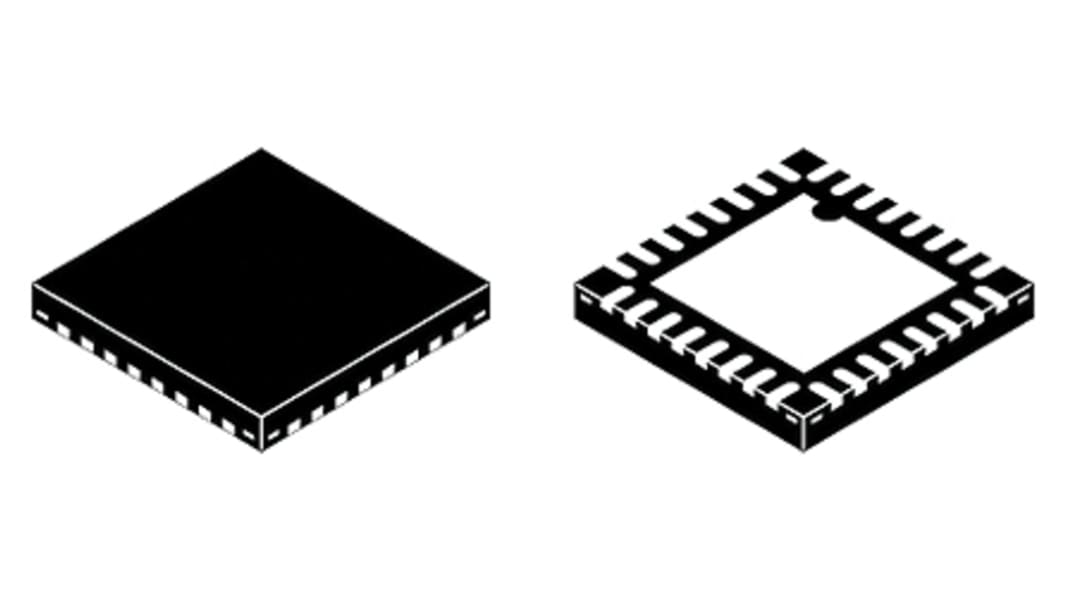

Tipo de Encapsulado | VQFN |
Conteo de Pines | 32 |
Dimensiones | 5.15 x 5.15 x 0.95mm |
Tipo de Montaje | Montaje superficial |
Longitud | 5.15mm |
Ancho | 5.15mm |
Altura | 0.95mm |
Frecuencia de Banda 1 Máxima de Funcionamiento | 192MHZ |
Frecuencia de Banda 2 Máxima de Funcionamiento | 320MHZ |
Frecuencia de Banda 3 Máxima de Funcionamiento | 480 MHz, 960MHZ |
Tensión de Alimentación Máxima de Funcionamiento | 3,6 V |
Temperatura Máxima de Funcionamiento | +85 °C |
Frecuencia de Banda 1 Mínima de Funcionamiento | 164MHZ |
Temperatura de Funcionamiento Mínima | -40 °C |
Número de Bandas de Funcionamiento | 4 |
Tensión de Alimentación de Funcionamiento Mínima | 2 V |
Frecuencia de Banda 2 Mínima de Funcionamiento | 274MHZ |
Frecuencia de Banda 3 Mínima de Funcionamiento | 410 MHz, 820MHZ |
