- Código RS:
- 836-2763
- Nº ref. fabric.:
- P01145460
- Fabricante:
- Chauvin Arnoux
- Código RS:
- 836-2763
- Nº ref. fabric.:
- P01145460
- Fabricante:
- Chauvin Arnoux
Documentación Técnica
Legislación y Conformidad
Estado RoHS: No aplica
- COO (País de Origen):
- FR
Datos del Producto

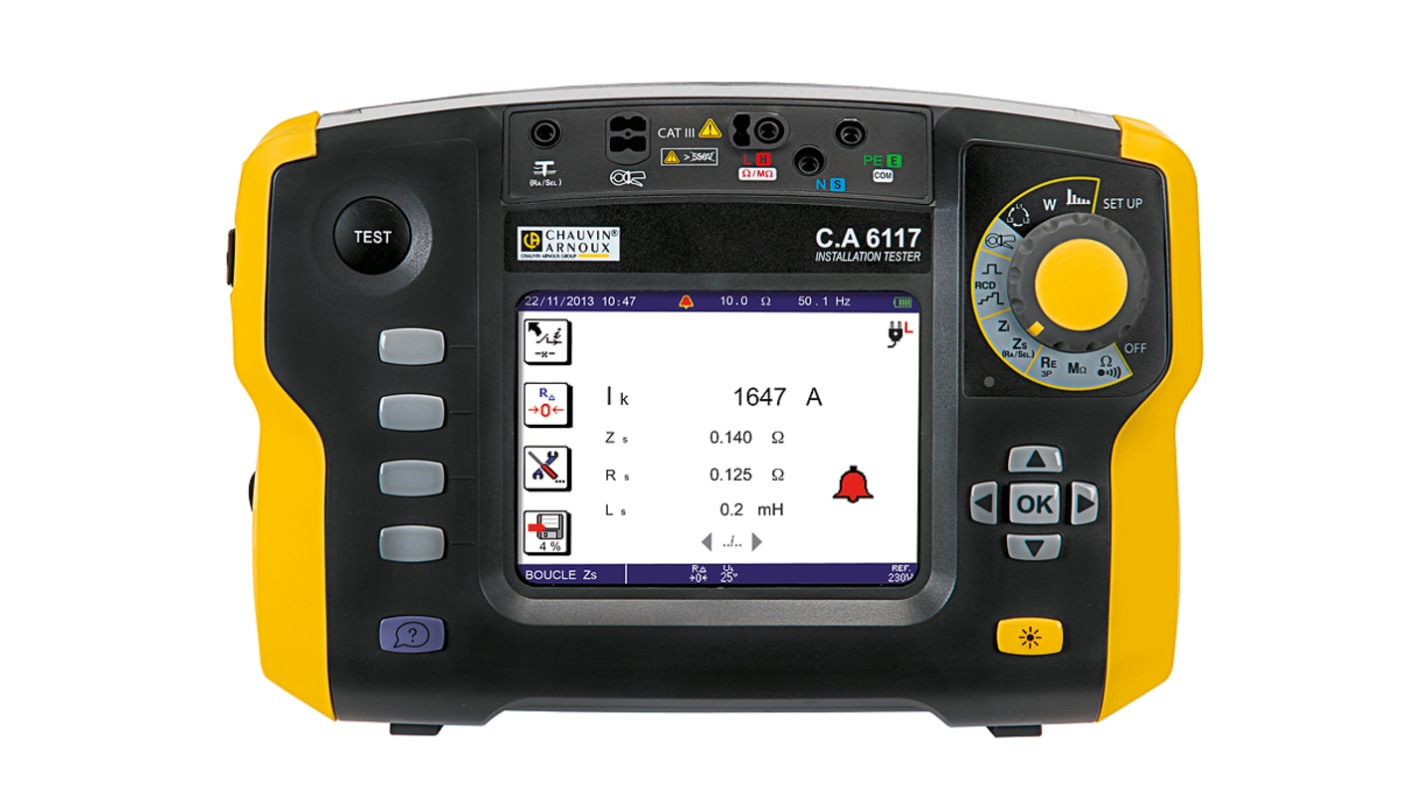

Comprobador de instalaciones multifunción CA 6117 (versión para la UE)
Robusto, compacto y ligero, el comprobador CA 6117 está diseñado especialmente para un uso rápido y eficaz. Su gran pantalla gráfica LCD a color retroiluminada es muy fácil de leer. Un interruptor rotativo en el panel frontal del dispositivo permite acceder directamente a todas las funciones. Muchas señales de audio y símbolos visuales facilitan la interpretación rápida de los resultados conforme con los estándares. Los terminales con código de colores simplifican la conexiones. También se proporciona una correa para cuello para uso manos libres.
Comprobación de instalaciones según los estándares internacionales (IEC 60364-6, NF C 15-100, VDE 100, XP C 16-600, etc.)
Funcionamiento rápido y acceso sencillo a medidas
Fácil de manejar con su pantalla gráfica, retroiluminada muy amplia
Excelente estabilidad de medida, incluidos entornos industriales afectados por perturbaciones
Conexiones sencillas y seguras
Ayuda contextual para cada función
Adecuado para toda clase de sistemas neutros (TT, TN, IT)
Almacenamiento jerárquico personalizado de resultados de medida
Salida USB para transferencia de datos
El modelo CA 6117 también está equipado con comprobación RCD de tipo B, placa de fusibles incorporada y función para caída de tensión
Funcionamiento rápido y acceso sencillo a medidas
Fácil de manejar con su pantalla gráfica, retroiluminada muy amplia
Excelente estabilidad de medida, incluidos entornos industriales afectados por perturbaciones
Conexiones sencillas y seguras
Ayuda contextual para cada función
Adecuado para toda clase de sistemas neutros (TT, TN, IT)
Almacenamiento jerárquico personalizado de resultados de medida
Salida USB para transferencia de datos
El modelo CA 6117 también está equipado con comprobación RCD de tipo B, placa de fusibles incorporada y función para caída de tensión
Estándares
IEC 61010 -1 – 600 V CAT III – 300 V CAT IV – IEC 61557
Suministrado con
Comprobador, 1 bolsa de transporte, 1 cargador / unidad de alimentación de tipo 2, 1 paquete de baterías de ión-litio, 1 cable USB A/B de 1,80 m con ferrita, 1 cable de tres puntos - 3 cables de seguridad (rojo, azul y verde), 3 sondas de prueba de 4 mm de diámetro (rojo, azul y verde), 3 pinzas de cocodrilo (rojo, azul y verde), 2 cables de seguridad acodados-rectos de 3 m (rojo y negro), 1 cable de alimentación de tres puntos, 1 cable de alimentación de 2 puntos, 1 sonda de control remoto, 1 correa de muñeca, 1 película a prueba de arañazos montada en el instrumento, 1 correa para manos libres de 4 puntos, software de exportación de datos ICT en CD-ROM, 6 manuales de funcionamiento en CD, 1 hoja de especificaciones técnicas de seguridad en 20 idiomas.
Especificaciones
Atributo | Valor |
---|---|
Tipo de Prueba de Impedancia de Lazo | Línea a tierra, Fase a tierra, Fase a neutro, Fase a fase |
Prueba RCD Automática | Sí |
Número de Modelo p | CA 6117 |
Prueba de Rampa RCD | Sí |
Sin Desconexión | Sí |
Tensión de Prueba de Aislamiento | 50 V, 100 V, 250 V, 500 V, 1000V |
Medición de Tensión Máxima | 550V ac/dc |
Tipo de Prueba | Potencia activa, Continuidad, Corriente, Resistencia de tierra mediante picas y bucles con o sin disparo Frecuencia, Armónicos, Aislamiento, Rotación de fase, Resistencia, Prueba RCD, Tensión |
Medición de Resistencia a Tierra | Sí |
Datos Descargables | Sí |
Tipo de Interfaz | USB |
Corriente de Prueba de Continuidad | 200 mA, 12mA |
Tipo de Prueba RCD | A, ac, B |
Modo de Conmutación Remota | Sí |
Clasificación IP | IP53 |
Estándares de Prueba | CEI 60364-6, CEI-61010-1, CEI-61010-2-030, FD C 16-600, NF C 15-100, VDE 100 |
Resistencia Máxima de Continuidad | 399.9Ω |
Categoría de Seguridad | CAT III 600 V, CAT IV 300 V |
Tensión de Categoria de Seguridad | 300 V, 600 V |
Tipo de Batería | Ión litio |
Tipo de Display | Display LCD gráfico monocromo |
Longitud | 280mm |
Anchura | 190mm |
Potencia de la Fuente | Batería de ion litio |
Temperatura Máxima de Funcionamiento | +60°C |
Dimensiones | 280 x 190 x 128mm |
Temperatura Mínima de Funcionamiento | 0°C |
Altura | 128mm |
Peso | 2.2kg |
Nivel de Categoria de Seguridad | CAT III, CAT IV |
Resistencia de Continuidad Mínima | 0Ω |
