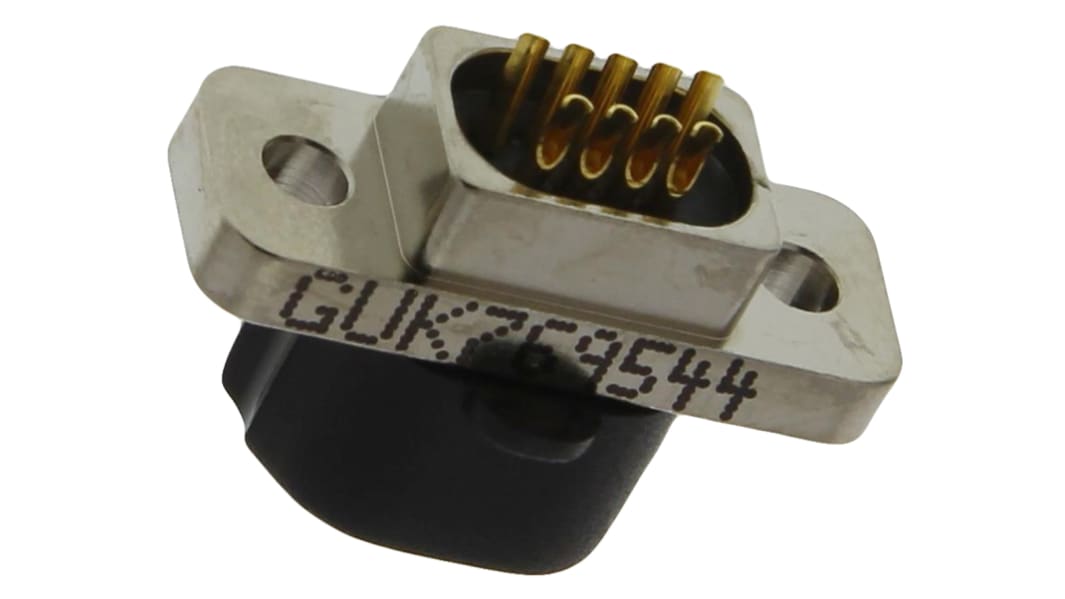

Conector D-sub Glenair, Serie MWDM, Recto Micro-D, Montaje en Panel Mount, Hembra, Terminación Soldador, 3A
- Código RS:
- 612-6322
- Nº ref. fabric.:
- MWDM2L-9SS
- Fabricante:
- Glenair
Actualmente no es posible confirmar la disponibilidad de stock online. Por favor, espere unos minutos o contacte con nosotros
Añadido
Precio Unidad
59,30 €
(exc. IVA)
71,75 €
(inc.IVA)
Unidades | Por unidad |
1 - 24 | 59,30 € |
25 - 74 | 53,37 € |
75 - 199 | 48,63 € |
200 - 399 | 44,47 € |
400 + | 41,50 € |
- Código RS:
- 612-6322
- Nº ref. fabric.:
- MWDM2L-9SS
- Fabricante:
- Glenair
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- GB
Datos del Producto
Carcasa metálica no terminada
Soldaduras que acomodan cables de tamaño 26 AWG y menores
Filas de soldadura ensanchadas para ayudar en el montaje del usuario
Filas de soldadura ensanchadas para ayudar en el montaje del usuario
Estándares
Mil-PRF-83513,
BS9523-F0002
BS9523-F0002
D-Sub microminiaturizado de paso de 1,27 mm
Diseñado para el uso en sistemas electrónicos en aplicaciones comerciales, militares en tierra, mar y aire, industria/telecomunicaciones, el conector D-Sub microminiaturizado proporciona una integridad mecánica y eléctrica excepcional, a la vez que funciona con vibraciones y condiciones medioambientales extremas.
Alto rendimiento, sistema de contactos entrelazados chapados en oro
Valor nominal de los contactos 3 amperios
Alta densidad 0,050" Paso del contacto
Conformidad con RoHS
Carcasa del conector moldeada con polímero de cristal líquido de altas prestaciones con polarización trapezoidal.
Valor nominal de los contactos 3 amperios
Alta densidad 0,050" Paso del contacto
Conformidad con RoHS
Carcasa del conector moldeada con polímero de cristal líquido de altas prestaciones con polarización trapezoidal.
Especificaciones
Atributo | Valor |
---|---|
Número de Contactos | 9 |
Género | Hembra |
Orientación del Cuerpo | Recto |
Tipo de Montaje | Montaje en Panel |
Tipo de conector D | Micro-D |
Método de Terminación | Soldador |
Valor Nominal de Corriente | 3A |
Material de la Carcasa | Aluminio |
Longitud | 19.94mm |
Anchura | 7.82mm |
Profundidad | 15.98mm |
Dimensiones | 19.94 x 7.82 x 15.98mm |
Serie | MWDM |
Revestimiento del Contacto | Oro sobre Níquel |
Material del Contacto | Aleación de Cobre |
Temperatura Máxima de Funcionamiento | +150°C |
Temperatura Mínima de Funcionamiento | -55.0°C |
