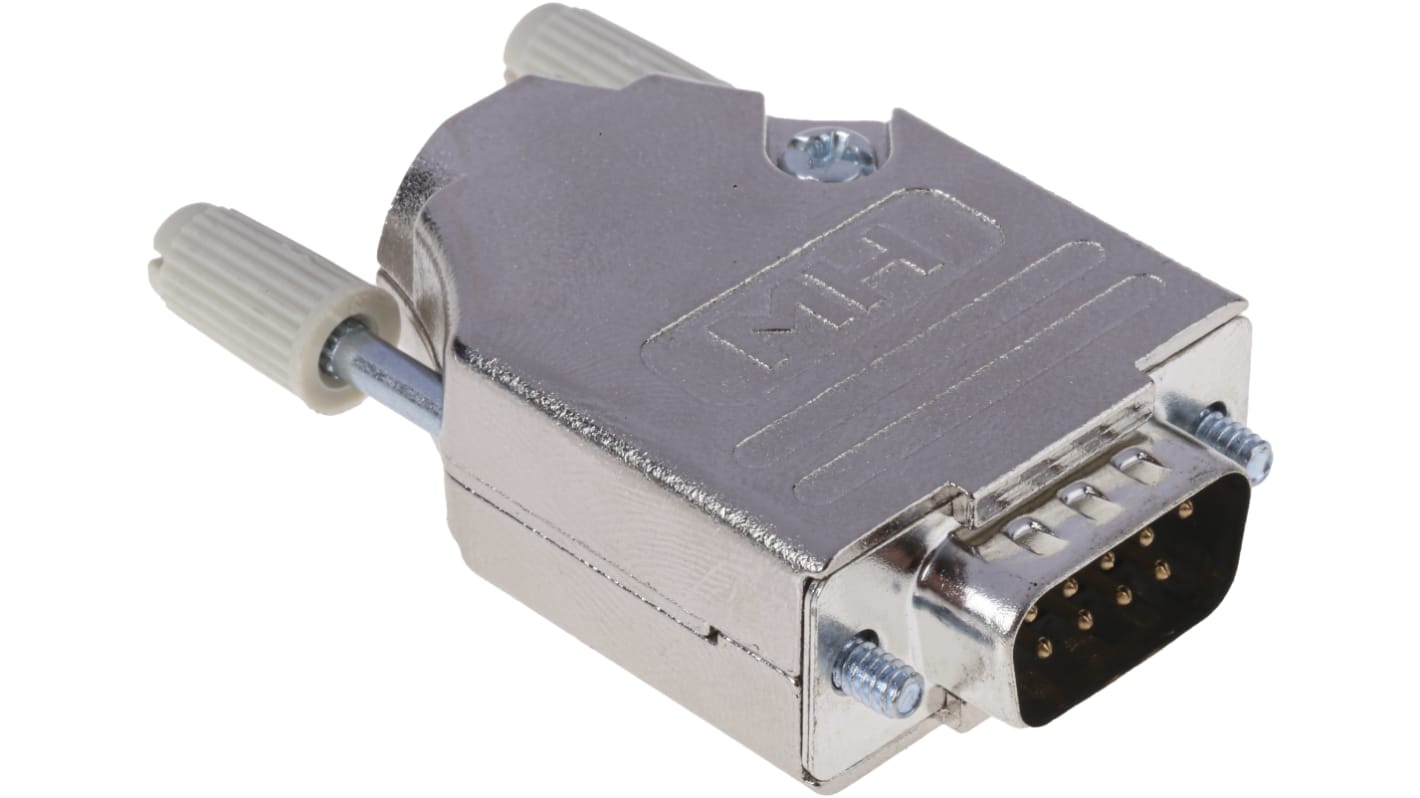

Conector D-sub MH Connectors, Recta

  • Código RS 765-9438
  • Nº ref. fabric. MHDTZK9-DB9P-K
  • Fabricante MH Connectors
Documentación Técnica
Legislación y Conformidad
Certificado de conformidad RoHS
Datos del Producto

Kits de conectores D-Sub serie MHDTZK de MH Connectors

La serie MHDTZK de kits de conectores D-Sub se suministra con conectores de 9, 15 o 25 contactos, en opciones de conector macho o hembra. Los kits MHDTZK también se suministran con contactos mecanizados o contactos estampados y formados. Consulte la siguiente lista para obtener más información.
Estos kits de conectores D-Sub disponen de una cubierta de conector resistente y durable. Está fabricado de zinc chapado en níquel durable que se ha presofundido. Los contactos de conector D-Sub están chapados en oro, lo que también garantiza una conexión de alta calidad.
Los kits MHDTZK funcionan con cables con un diámetro de 4 a 13 mm. Los encastres de compresión que se suministran con el kit son adecuados para cables con un diámetro de 4, 5, 7 o 9mm.
• Entrada Top cable (90°)
• diámetro De cable Compatible: De 4 a 13mm
• carcasa de conector de zinc chapado en níquel
• Contactos chapados en oro

Información Del Conector D-Sub:
• tensión nominal: 250V
• Corriente nominal: 3 A
• resistencia de contacto: 25mA (máx.)
• resistencia De Aislamiento: 1.000 MΩ
• temperatura de funcionamiento: De -55 a +105 °C.

Cada Kit Contiene:
2 mitades de carcasa trasera
2 tornillos de palometa 4-40
2 tornillos de carcasa
1 juego de inserciones de compresión
1 resorte de compresión
1 conector D-Sub

Versiones disponibles:

765-9438 - conector macho de 9 contactos (estampado)
765-9432 - conector hembra de 9 contactos (estampado)
765-9441 - conector macho de 9 pines (mecanizado)
765-9444 - conector hembra de 9 contactos (mecanizado)
765-9448 - conector macho de 15 contactos (estampado)
765-9457 - conector hembra de 15 contactos (estampado)
765-9450 - conector macho de 15 pines (mecanizado)
765-9454 - conector hembra de 15 contactos (mecanizado)
765-9463 - conector macho de 25 contactos (estampado)
765-9466 - conector hembra de 25 contactos (estampado)
765-9460 - conector macho de 25 pines (mecanizado)
765-9479 - conector hembra de 25 pines (mecanizado)

Estampado frente a Contactos Mecanizados
Los contactos estampados están, a medida que suenan, estampados de chapa metálica. Los contactos estampados ofrecen conexiones fiables, a menudo a un coste ligeramente inferior. Los contactos mecanizados están formados por una barra de metal que se gira y corta con una máquina. Son adecuados para aplicaciones de alta potencia y alta precisión, ya que ofrecen tolerancias ajustadas.

Kits de conectores D-Sub - MH

Gama de kits D-sub con conector, carcasa y tornillos, así como casquillos de cable o abrazaderas, tal y como se especifica.

Especificaciones
Atributo Valor
Número de Contactos 9
Orientación del Cuerpo Recta
Material de la Carcasa Acero
Material del Contacto Aleación de Cobre
Revestimiento del Contacto Oro sobre Níquel
129 Entrega en 24 horas
864 Disponible para entrega en 2 día(s) laborable(s).
Precio Unidad
2,79
(exc. IVA)
3,38
(inc.IVA)
unidades
Por unidad
1 - 49
2,79 €
50 - 99
2,45 €
100 - 249
2,09 €
250 - 499
1,89 €
500 +
1,68 €
