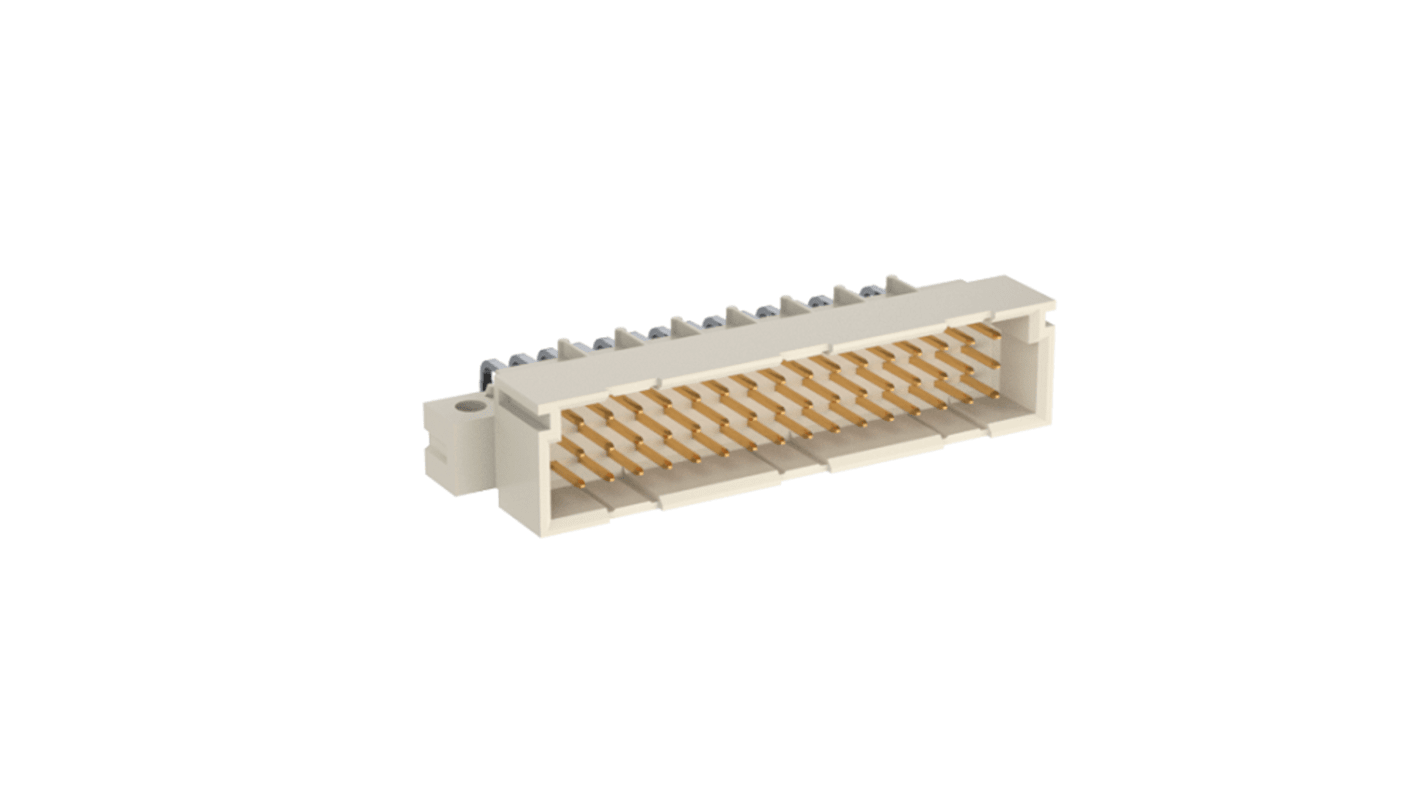

Conector DIN 41612 macho Ángulo de 90° ERNI de 48 contactos serie ERNIPRESS, paso 2.54mm, 3 filas, clase C2
- Código RS:
- 170-6883
- Nº ref. fabric.:
- 254324 / 254324-E
- Fabricante:
- ERNI
- Código RS:
- 170-6883
- Nº ref. fabric.:
- 254324 / 254324-E
- Fabricante:
- ERNI
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- DE
Datos del Producto
Conectores hembra métricos rígidos de 2,0 mm ERNI ERmet
Conectores hembra métricos rígidos de 2,0 mm ERmet con diseño modular de alta densidad compatibles con los estándares de conectores internacionales IEC 61076-4-101. Estos conectores hembra HM de 2.0 mm ERmet son compatibles con varias disposiciones en PCB, incluidas las aplicaciones de tarjetas auxiliares, de extensión, de panel posterior y de placa a placa. Los contactos de señal de paso de 2,00 mm de estos conectores hembra tienen un diseño de hoja de haz doble que proporciona longitudes de vía de señal ecualizada para un alto rendimiento de señalización. Los conectores hembra HM de 2,0 mm ERmet con montaje en ángulo recto están disponibles con apantallamientos de retorno de tierra superior. Las versiones de montaje vertical están disponibles con filas de contactos de apantallamiento opcional para un rendimiento óptimo. También hay disponibles versiones con lengüetas de ubicación para mejorar la rigidez y la polarización en PCB. Las terminaciones de encaje a presión de estos conectores hembra métricos rígidos HM de 2,0 mm ERmet permiten un montaje sencillo y seguro en PCB. Estos conectores hembra métricos rígidos de 2,0 mm ERmet están disponibles en configuraciones de tipo A, B y C y varias anchuras modulares.
Características y ventajas
Diseño de alta densidad
Cumple con los estándares de conectores internacionales IEC 61076-4-101
Contactos de haz doble para un alto rendimiento de señalización
Funciones de alineación y polarización
Opciones de apantallamiento y lengüetas de ubicación en PCB
Terminaciones de encaje a presión
Cumple con los estándares de conectores internacionales IEC 61076-4-101
Contactos de haz doble para un alto rendimiento de señalización
Funciones de alineación y polarización
Opciones de apantallamiento y lengüetas de ubicación en PCB
Terminaciones de encaje a presión
Aplicaciones
Estos conectores hembra métricos rígidos de 2,0 mm Ermet proporcionan una solución de placa a panel posterior, para una gama de aplicaciones de alta densidad y rendimiento. Las industrias incluyen sistemas de red, telecomunicaciones y aplicaciones informáticas industriales de alto rendimiento, a las que se aplican las especificaciones de PICMG. Estos conectores ERmet de 2,0 mm HM también han logrado una amplia aceptación en el sistema de interconexión para CompactPCI. Los conectores hembra métricos rígidos de 2,0 mm ERmet en ángulo recto se utilizan en aplicaciones de tarjetas auxiliares y de extensión. Las versiones de montaje vertical en aplicaciones de tarjeta Mezzanine, placa a placa y panel posterior.
Estándares
IEC 61076-4-101
Sistema de conectores métricos rígidos de 2,0 mm ERNI ERmet
Especificaciones
Atributo | Valor |
---|---|
Número de Contactos | 48 |
Género | Macho |
Número de Filas | 3 |
Orientación del Cuerpo | Ángulo de 90° |
Método de Terminación | Soldador |
Carga de Fila | a/b/c |
Tipo | C/2 |
Paso | 2.54mm |
Revestimiento del Contacto | Oro |
Class Rating | C2 |
Valor Nominal de Corriente | 2A |
Material del Contacto | Aleación de Cobre |
Serie | ERNIPRESS |
Resistencia Máxima de Contacto | 20mΩ |
Temperatura Máxima de Funcionamiento | +125°C |
Temperatura Mínima de Funcionamiento | -55°C |
Material de la Carcasa | PBT |
