- Código RS:
- 125-8399
- Nº ref. fabric.:
- LK69NB126N3
- Fabricante:
- APEM
- Código RS:
- 125-8399
- Nº ref. fabric.:
- LK69NB126N3
- Fabricante:
- APEM
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- CN
Datos del Producto

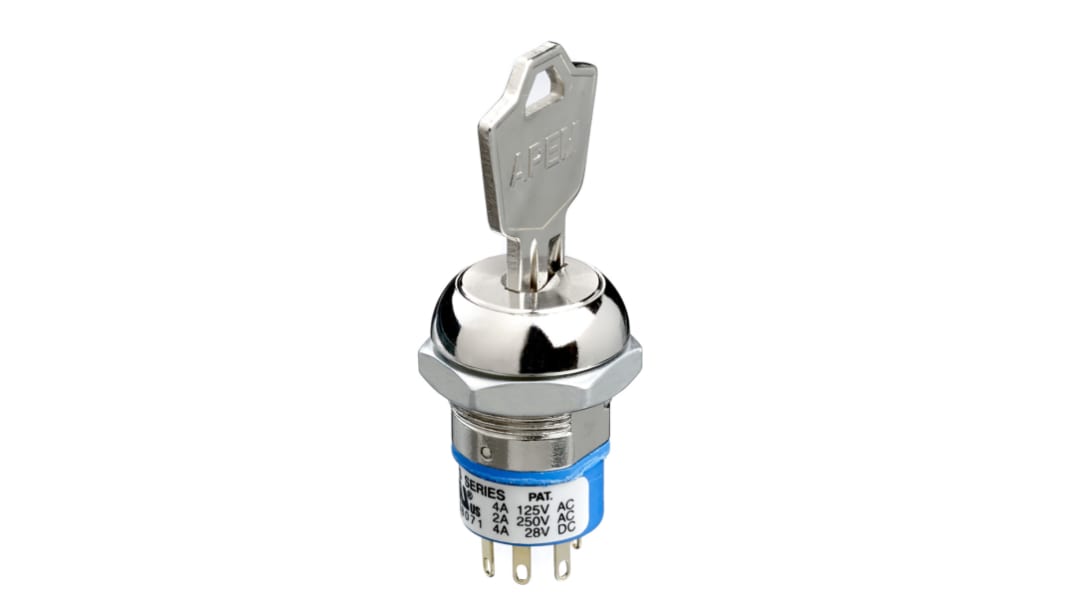

Interruptores de bloqueo con llave de 19 mm Apem serie LK
Características y ventajas
Opciones de mástil sencillo y doblo
Máximo de cuatro posiciones
Conmutación mantenida, momentánea
Varias posiciones de tracción de tecla
Indexado de 45° o 90°
Vida mecánica de carga completa: 6.000 ciclos
Homologación UL
Máximo de cuatro posiciones
Conmutación mantenida, momentánea
Varias posiciones de tracción de tecla
Indexado de 45° o 90°
Vida mecánica de carga completa: 6.000 ciclos
Homologación UL
Certificados
UL
Especificaciones
Atributo | Valor |
---|---|
Número de Posiciones | 4 |
Funcionamiento del Interruptor | Enclavamiento |
Configuración del Contacto | DPDT |
Valor Nominal del Contacto | 4 A |
Tipo de Llave | Común |
Tipo de Terminal | Soldadura |
Material de la Carcasa | Poliéster reforzado con fibra de vidrio |
Forma de la Moldura | Redondo |
Aplicación | Control de puertas automáticas, Control de automatización, Sistemas de comunicación, Paneles de alarma contra incendios, Distribución de alimentación, Transporte |
Profundidad del Panel Posterior | 22.29mm |
Ángulo de Giro de la Llave | 45° |
Material del Contacto | Aleación de cobre |
Temperatura Máxima de Funcionamiento | +85°C |
Tensión nominal ac | 125V |
Cumplimiento normativo | Archivo de homologación cULUs E83438 |
Temperatura Mínima de Funcionamiento | -30°C |
Vida Útil Mecánica | 6000Cycles |
Tensión nominal dc | 28V |
Rango de Temperatura de Funcionamiento | -30 → +85°C |
