- Código RS:
- 379-3799
- Nº ref. fabric.:
- PT65121
- Fabricante:
- Hartmann
- Código RS:
- 379-3799
- Nº ref. fabric.:
- PT65121
- Fabricante:
- Hartmann
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- DE
Datos del Producto

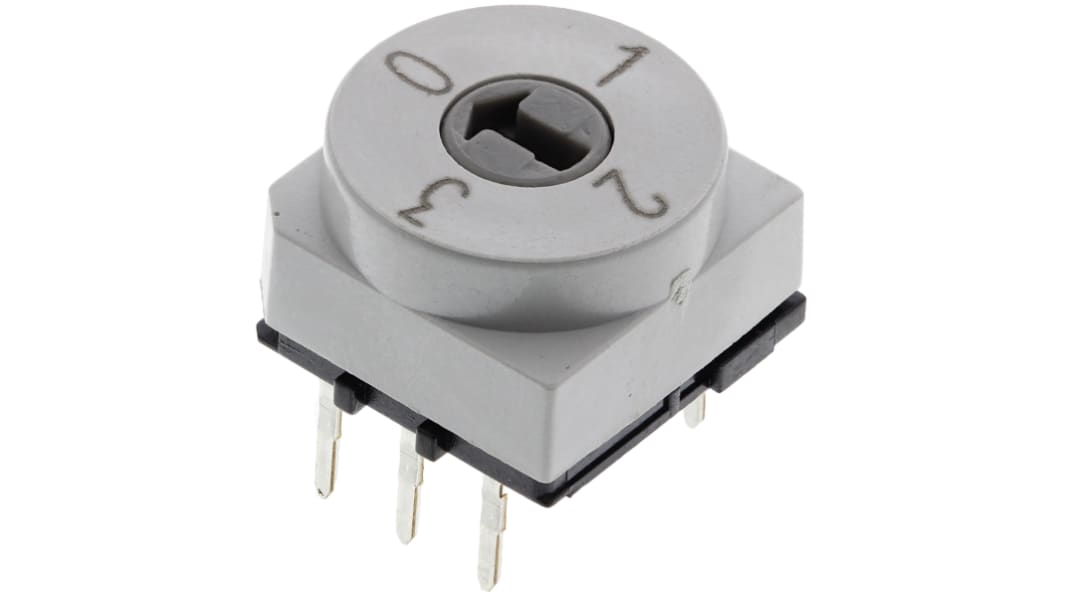

Codificador giratorio de cabeza ranurada
Sellado contra fundente y lavado de procesos
Valores nominales de los contactos: 150 mA a 24 Vdc
Resistencia de contacto: < 80 mΩ
Vida útil: 104 operaciones
Retención positiva
Temperatura de soldadura: 340 °C máx. durante 2 segundos máx. (plancha de 40 vatios máx.) o 260 °C durante 10 segundos máx.
Contactos chapados en oro
Valores nominales de los contactos: 150 mA a 24 Vdc
Resistencia de contacto: < 80 mΩ
Vida útil: 104 operaciones
Retención positiva
Temperatura de soldadura: 340 °C máx. durante 2 segundos máx. (plancha de 40 vatios máx.) o 260 °C durante 10 segundos máx.
Contactos chapados en oro
Montaje en PCB
Huella/espacio entre pines: 2,54 mm entre pines y 5,08 mm entre filas
Especificaciones
Atributo | Valor |
---|---|
Número de Posiciones | 4 |
Tipo de Montaje | Montaje en orificio pasante |
Material del Contacto | Bronce fosforado chapado en oro sobre níquel |
Tipo de Encapsulado | DIP |
Tipo de Actuador | Destornillador |
Valor Nominal del Contacto | 150 mA a 24 V dc |
Vida Útil Mecánica | 10000Operations |
Temperatura Máxima de Funcionamiento | +70°C |
Temperatura Mínima de Funcionamiento | -20°C |
Rango de Temperatura de Funcionamiento | -20 → +70°C |
Tensión Nominal | 24V dc |
