Matriz de crimpado Knipex 97 49 08 serie 97, para Casquillo, para cable de 0.25mm² → 6mm², para cable de 24AWG → 10AWG
- Código RS:
- 374-4450
- Nº ref. fabric.:
- 97 49 08
- Fabricante:
- Knipex
- Código RS:
- 374-4450
- Nº ref. fabric.:
- 97 49 08
- Fabricante:
- Knipex
Documentación Técnica
Legislación y Conformidad
Estado RoHS: No cumple
- COO (País de Origen):
- DE
Datos del Producto

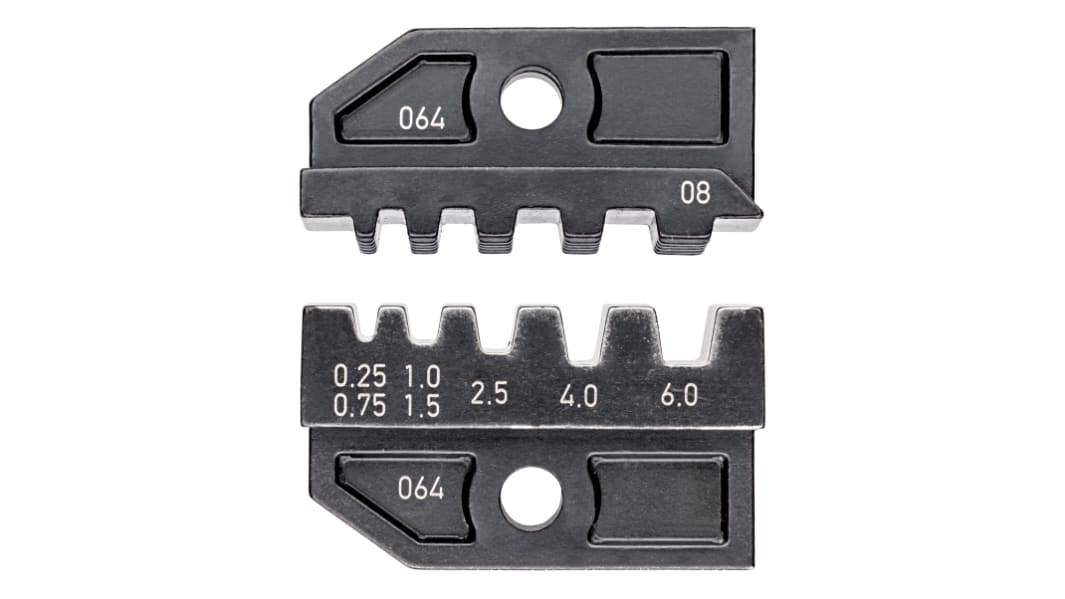

Juego De Matrices De Crimpado 97 49 08
Juego de matrices de crimpado para herramienta de sistema KNIPEX 97 43 200 (código RS 336-8084)
Para crimpar punteras de cable (formato de tubo) con y sin collarín de plástico
Para procesar mallas, 0,25 mm 2 → 6 mm 2
El perfil presionado es trapezoidal
Las matrices se broncean y etiquetan con la sección transversal del cable
Para crimpar punteras de cable (formato de tubo) con y sin collarín de plástico
Para procesar mallas, 0,25 mm 2 → 6 mm 2
El perfil presionado es trapezoidal
Las matrices se broncean y etiquetan con la sección transversal del cable
Juego de matrices de crimpado 97 49 08
Matriz de crimpado universal Knipex 97 43 200 / RS 336-8084
Para extremos de cable aislados y no aislados de 0,25 mm2 a 6 mm2 - AWG 23 a 10.
Las matrices están mecanizadas y grabadas con la sección del cable
Las matrices se fijan con un tornillo.
Las matrices se fijan con un tornillo.
Se puede utilizar con la herramienta de crimpado universal Knipex 97 43 200 / RS 336-8084, que ofrece las siguientes ventajas:
Matrices de crimpado intercambiables
Una herramienta para casi 1.000 crimpados diferentes
Mecanismo de crimpado prácticamente paralelo
Alta calidad de crimpado consistente gracias a matrices de precisión y mecanismo de bloqueo forzado (puede desbloquearse)
La presión de crimpado se ajusta con precisión en fábrica (calibrada), ajustable
Mayor fuerza gracias a la transmisión de palanca para un trabajo menos agotador
Una herramienta para casi 1.000 crimpados diferentes
Mecanismo de crimpado prácticamente paralelo
Alta calidad de crimpado consistente gracias a matrices de precisión y mecanismo de bloqueo forzado (puede desbloquearse)
La presión de crimpado se ajusta con precisión en fábrica (calibrada), ajustable
Mayor fuerza gracias a la transmisión de palanca para un trabajo menos agotador
Características y ventajas:
Crimpado en paralelo
Mecanizado de precisión para obtener un crimpado preciso que cumple las especificaciones técnicas del fabricante
Más de 1.000 matrices intercambiables.
Mecanizado de precisión para obtener un crimpado preciso que cumple las especificaciones técnicas del fabricante
Más de 1.000 matrices intercambiables.
Peso: aproximadamente 40 g
Acero eléctrico de cromo-vanadio endurecido en aceite de calidad especial
Puntas de mantenimiento:
Mantenimiento de productos
*Utilice un aceite ligero no mineral.
Importancia de un crimpado de alta calidad
Cuando se utiliza una herramienta de crimpado en un terminal, dos crimpados tienen lugar al mismo tiempo. Una es la conexión eléctrica entre el conductor y el terminal. El otro es el crimpado del aislamiento, que alivia la vibración y la tensión. Es importante que la conexión eléctrica sea estanca al gas sin huecos entre los hilos del cable y la lengüeta. Si hay huecos, puede producirse corrosión, lo que causa resistencia y calor excesivo que daña la conexión eléctrica. El uso de una herramienta de crimpado de buena calidad garantiza un crimpado estanco a gas completo, evitando el deterioro futuro de la conexión eléctrica y el fallo del aislamiento
- Para mantener un funcionamiento correcto y una larga vida útil, los ejes y otras piezas móviles deben lubricarse regularmente.
- Se recomienda la lubricación* al menos cada 10.000 ciclos cuando la herramienta está expuesta a suciedad u otros contaminantes.
- También se debe comprobar el ajuste de los rangos de matrices de crimpado.
- El ajuste del contacto de ajuste de presión es necesario cuando la precarga de la herramienta disminuye significativamente.
*Utilice un aceite ligero no mineral.
Importancia de un crimpado de alta calidad
Cuando se utiliza una herramienta de crimpado en un terminal, dos crimpados tienen lugar al mismo tiempo. Una es la conexión eléctrica entre el conductor y el terminal. El otro es el crimpado del aislamiento, que alivia la vibración y la tensión. Es importante que la conexión eléctrica sea estanca al gas sin huecos entre los hilos del cable y la lengüeta. Si hay huecos, puede producirse corrosión, lo que causa resistencia y calor excesivo que daña la conexión eléctrica. El uso de una herramienta de crimpado de buena calidad garantiza un crimpado estanco a gas completo, evitando el deterioro futuro de la conexión eléctrica y el fallo del aislamiento
Especificaciones
Atributo | Valor |
---|---|
Tipo de conector de crimpado | Casquillo |
Tamaño de cable mínimo mm2 | 0.25mm² |
Tamaño de cable máximo mm2 | 6mm² |
Tamaño de cable mínimo AWG | 24AWG |
Tamaño de cable máximo AWG | 10AWG |
Número de Puertos | 5 |
Serie | 97 |
Para Uso Con | Alicates de crimpado universales - 97 43 200 |
