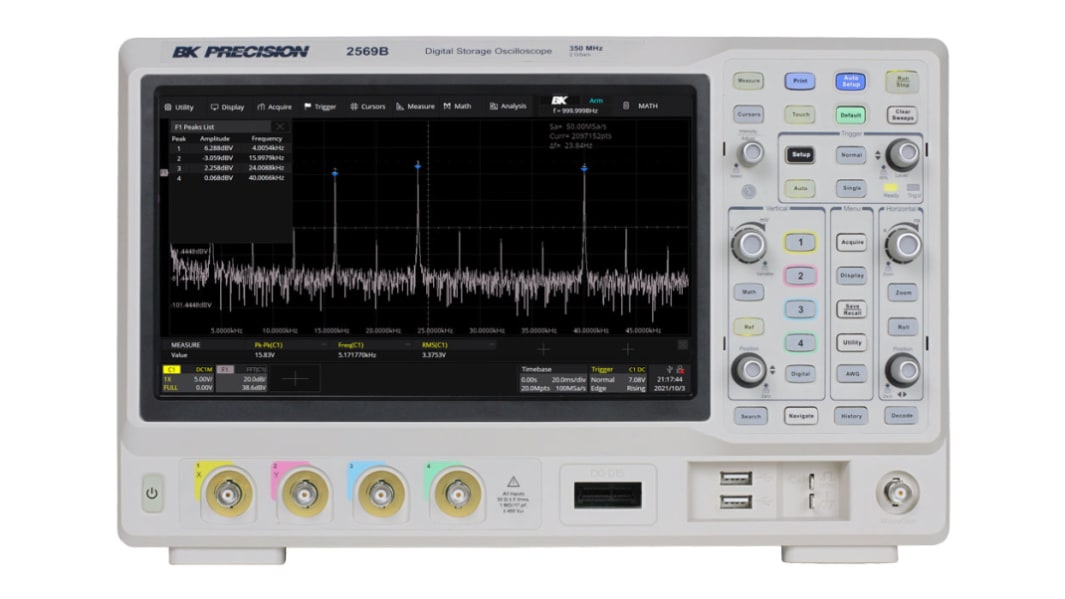

Osciloscopio de banco BK Precision BK2569B, canales:4 A, 350MHZ

La serie BK2560B de almacenamiento digital (DSO) y osciloscopio de señales mixtas (MSO) ofrece modelos de ancho de banda de 100 MHz, 200 MHz y 350 MHz en una configuración de 4 canales, con una tasa de muestreo de 2 GSa/s y una profundidad máxima de memoria de 200 Mpts. Además, estos osciloscopios están equipados con una gran pantalla táctil capacitiva de 10,1" que proporcionan una resolución de 1024 x 600 y gestos de pantalla táctil intuitivos. Esta serie amplía sus capacidades de depuración con nuevas características de software, incluidos disparadores de zonas, ploteos Bode y análisis de potencia. El generador arbitrario de forma de onda de 50 MHz y la decodificación en serie para protocolos I2C, SPI, UART, CAN y LIN son estándar en todos los modelos. Los modelos de DSO se pueden actualizar a un MSO, proporcionando 16 canales digitales, en cualquier momento después de la compra. Se dispone de actualizaciones adicionales de software para la decodificación en serie de los protocolos FlexRay, I2S, CAN FD, MIL-STD-1553B, SENT y Manchester.

100 MHz, 200 MHz y 350 MHz de ancho de banda
2 GSa/s de máxima tasa de muestreo
200 Mpts de profundidad de memoria máxima
Tasa de actualización de la forma de onda de 120.000 wfms/s (modo normal) y 500.000 wfms/s (modo secuencia)
16 canales digitales con un conjunto de sonda lógica (incluido con modelos MSO)
Decodificación de bus en serie para protocolos I2C, SPI, UART, CAN y LIN
50 MHz generador de formas de onda DDS y ploteos Bode
Pantalla táctil capacitiva de 10,1” TFT-LCD, resolución de 1024 x 600
Función de análisis de potencia que evalúa 11 parámetros de suministro diferentes
Función de adquisición segmentada e historial con un almacenamiento máximo de 90.000 frames
Función Math que admite 2 tracks, operación FFT y un editor de fórmulas
LAN estándar, puerto de dispositivo USB compatible con USBTMC y dos puertos de host USB
Control remoto disponible a través del servidor web incorporado o del software de PC
Pass/Fail Trig out y EXT Trig
