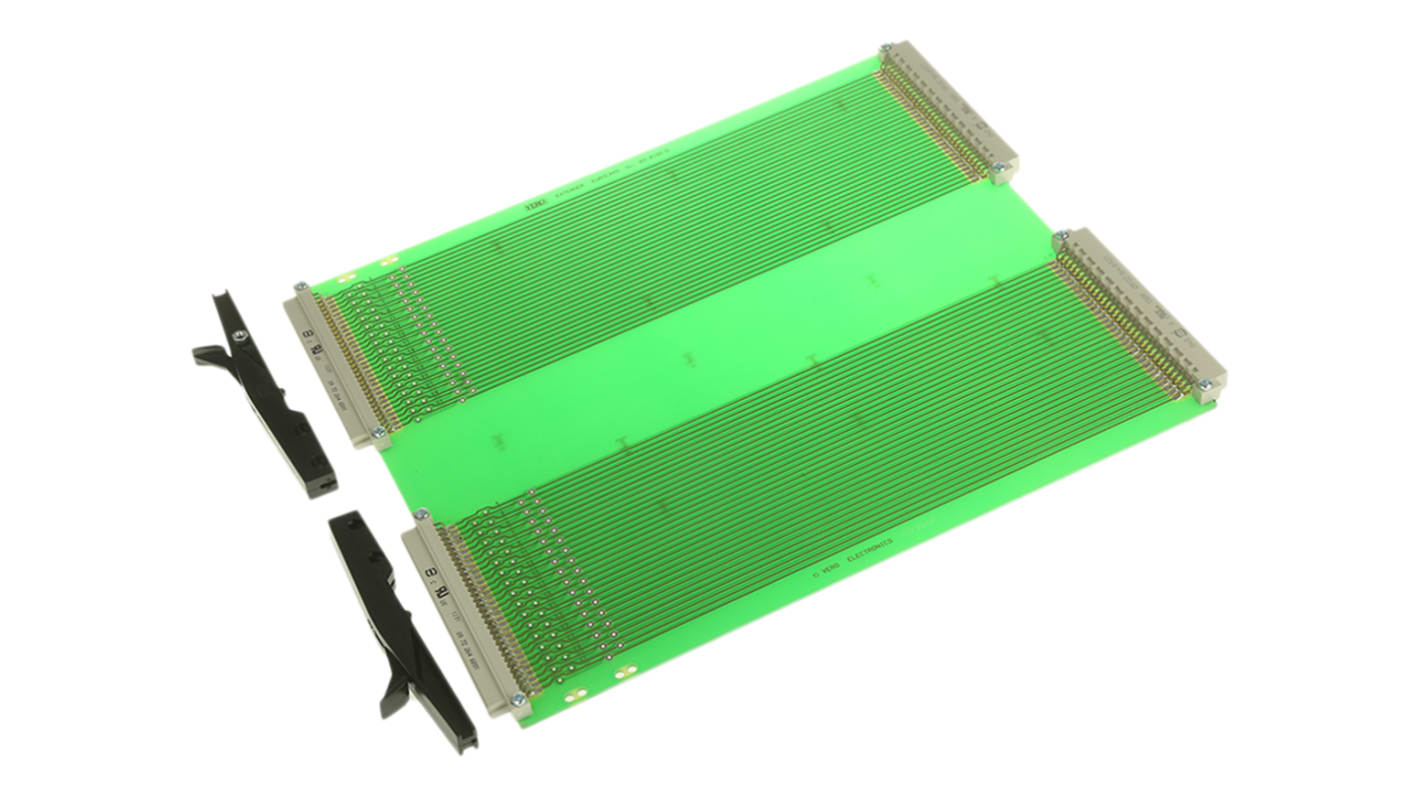

Placa complementaria estándar de 64 vías
Placas complementarias de dos caras para probar Eurocards. La placa complementaria se conecta directamente a un conector de subpista con el mecanismo eyector/de soporte único en la parte delantera que sostiene la placa bajo la prueba.
Conectores DIN 41612 tipo B
Revestimiento resistente a soldadura para evitar el arriostramiento de la soldadura y las manchas en los dedos
Revestimiento resistente a soldadura para evitar el arriostramiento de la soldadura y las manchas en los dedos
Suministrado con
Mecanismos de expulsión/soporte y conjuntos de terminales que pueden soldarse en almohadillas en cada pista del conector para conectar sondas de prueba (normalmente para medir niveles de tensión).
Placas de bus de PC/VME
Placas de prototipos compatibles con PC
Placas de desarrollo de prototipos fabricadas de material de fibra de vidrio epoxi según norma BS4584, parte 3 ó 16. Grosor de tarjeta de 1,6 mm. Cobre: 305 g/m² (1 oz/ft²). Los terminales de conector de borde tienen un chapado de oro de 1,5 micras de grosor. 1,0 mm (0,040 pulg.). Los orificios del diámetro están preperforados en una matriz de 2,54 mm (0,1 pulg.).
Patrón de microplaca
Incorpora, en el lado del componente de la tarjeta, un plano de masa agujereado para el apantallado máximo y el funcionamiento de alta velocidad sin señales de deformación, y la protección completa de máscara de soldadura.
Especificaciones
Atributo | Valor |
---|---|
Tipo | Placa complementaria |
Conexión | DIN 41612 |
Número de Contactos | 64 |
Material de la Base | Laminado de Tejido de Vidrio Epoxi |
Número de Lados | 2 |
Dimensiones | 300 x 233 x 40mm |
Grado de Material FR | FR4 |
Longitud | 300mm |
Grosor | 40mm |
Profundidad | 233mm |
