- Código RS:
- 159-6316
- Fabricante:
- RS PRO
- Código RS:
- 159-6316
- Fabricante:
- RS PRO
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- GB
Datos del Producto

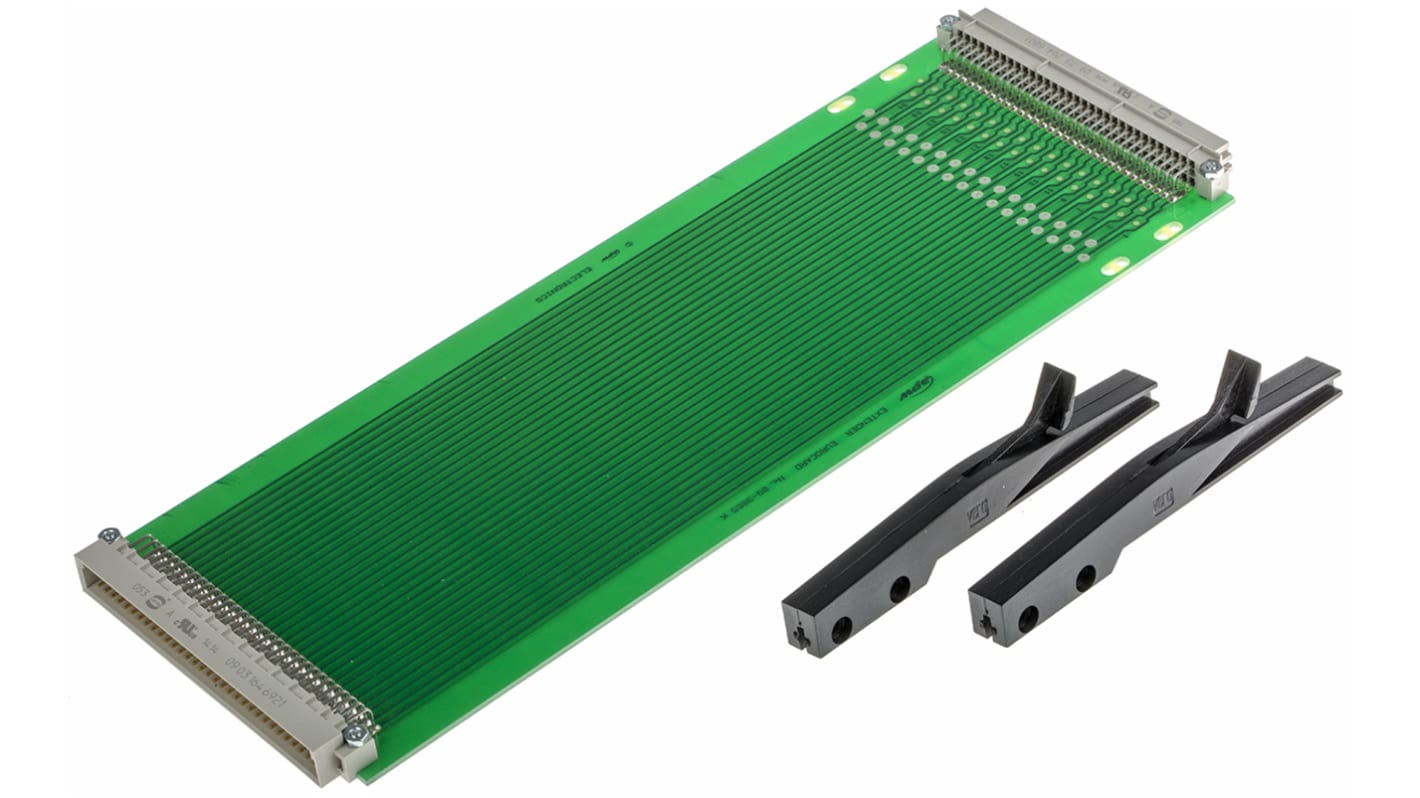

Adaptador de placa de extensión DIN 41612 de doble cara RS Pro 64 / 96 vías, FR4 281,6 x 100 x 1,6 mm
Esta placa complementaria de doble cara RS Pro le permite probar sus PCB (placas de circuito impreso) en diseños de Eurocard de doble y una altura. Utilícelo para depurar una tarjeta de circuito antes de la programación masiva o para sacarla de su carcasa para realizar pruebas.
Para admitir el PCB que está probando, basta con conectar esta placa directamente a un conector subrack mediante su mecanismo de eyector frontal. Tiene un revestimiento resistente a la soldadura, por lo que evita que la soldadura se puente y mantiene los dedos limpios.
Este producto se utiliza habitualmente en sistemas y equipos en los que se necesita procesamiento de pantalla integrado y control de navegación, así como seguimiento de blancos, gráficos mejorados y pantallas de alta definición. Cada unidad se ha probado contra los requisitos de EDS (descarga electrostática) y cumple las normas de control electrostático BS EN 61340-5-1:2007 y ANSI/ESD S20,20:2014. Esto significa que puede estar seguro de que el riesgo de descarga es mínimo.
Para admitir el PCB que está probando, basta con conectar esta placa directamente a un conector subrack mediante su mecanismo de eyector frontal. Tiene un revestimiento resistente a la soldadura, por lo que evita que la soldadura se puente y mantiene los dedos limpios.
Este producto se utiliza habitualmente en sistemas y equipos en los que se necesita procesamiento de pantalla integrado y control de navegación, así como seguimiento de blancos, gráficos mejorados y pantallas de alta definición. Cada unidad se ha probado contra los requisitos de EDS (descarga electrostática) y cumple las normas de control electrostático BS EN 61340-5-1:2007 y ANSI/ESD S20,20:2014. Esto significa que puede estar seguro de que el riesgo de descarga es mínimo.
Características y ventajas
- Material de base laminada de fibra de vidrio epoxi
- Conexión DIN 41612
- Espesor de cobre de 35 μm
- Dimensiones: 281,6 x 100 x 1,6 mm
- Grado de material FR4
- 64 / 96 contactos
- Dos lados
- Tipo de placa de extensión
Especificaciones
Atributo | Valor |
---|---|
Tipo | Placa complementaria |
Conexión | DIN 41612 |
Número de Contactos | 64, 96 |
Material de la Base | Laminado de Tejido de Vidrio Epoxi |
Número de Lados | 2 |
Dimensiones | 281.6 x 100 x 1.6mm |
Grosor del Cobre | 35µm |
Grado de Material FR | FR4 |
Longitud | 281.6mm |
Grosor | 1.6mm |
Profundidad | 100mm |
