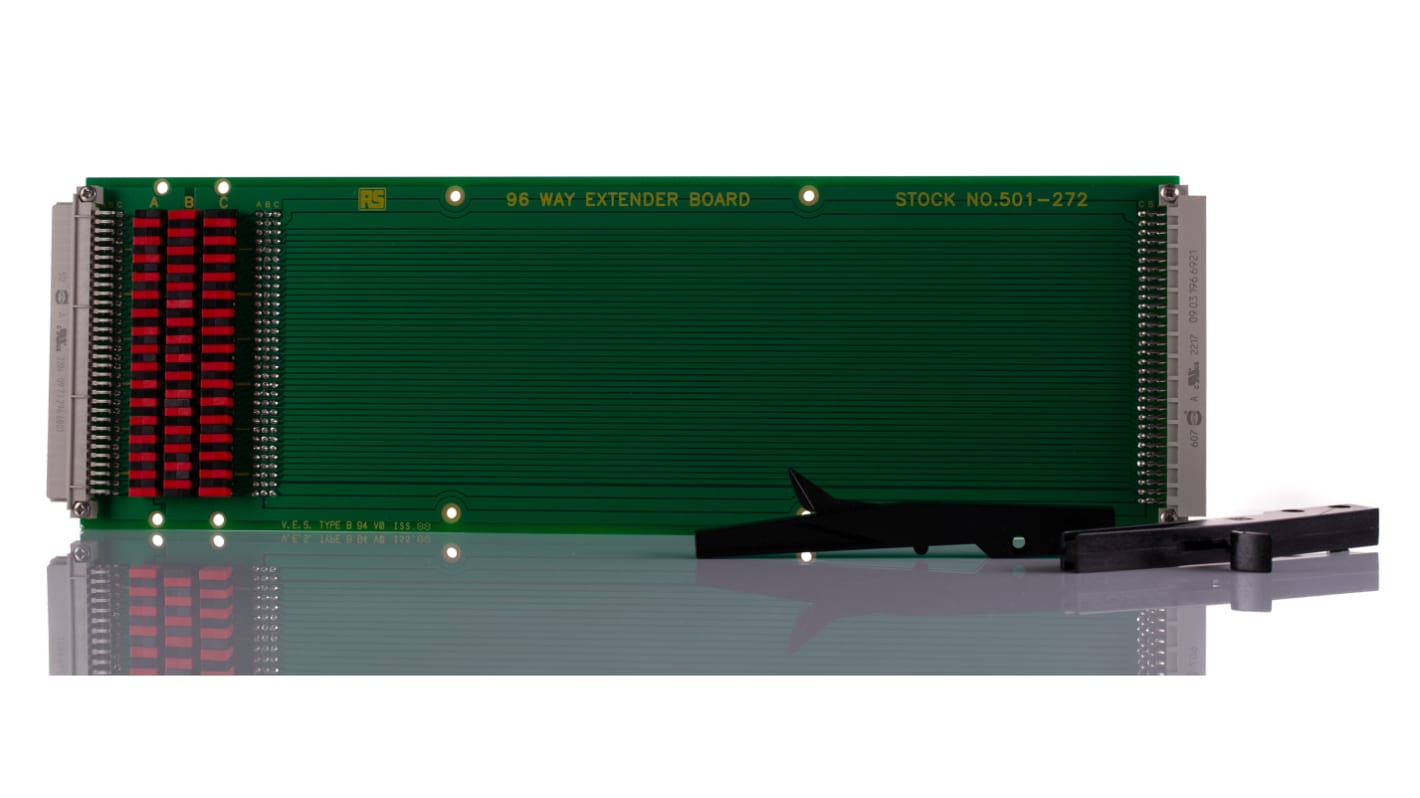

Placa Complementaria 188-39011D, 96 contactos FR4

Documentación Técnica
Legislación y Conformidad
Certificado de conformidad RoHS
COO (País de Origen): GB
Datos del Producto

Extensiones con orificios metálicos

Esta gama de placas de extensión PTH está disponible en dos combinaciones: Estándar y super.
La gama estándar 64 // 64 se monta con un conector DIN (frontal y posterior) y se suministra con palancas de eyector. La superversión tiene un conector de 96 // 96 y se suministra con todas las piezas de extensión estándar, además de terminales de arrollamiento chapados en oro, una almohadilla de conexión y un conector inverso de analizador lógico DIN.
La altura se puede ampliar en múltiplos de 3U, gracias a la adición de una placa intermedia.
Compatible con sistemas de 160 y 220 mm de profundidad.
La tensión y la corriente se pueden medir con un conjunto completo de superversión o mediante una división sencilla de las pistas y el montaje de contactos para permitir la adición de interruptores de puente de conexión.

Placas de bus de PC/VME


Placas de prototipos compatibles con PC

Placas de desarrollo de prototipos fabricadas de material de fibra de vidrio epoxi según norma BS4584, parte 3 ó 16. Grosor de tarjeta de 1,6 mm. Cobre: 305 g/m² (1 oz/ft²). Los terminales de conector de borde tienen un chapado de oro de 1,5 micras de grosor. 1,0 mm (0,040 pulg.). Los orificios del diámetro están preperforados en una matriz de 2,54 mm (0,1 pulg.).

Patrón de microplaca

Incorpora, en el lado del componente de la tarjeta, un plano de masa agujereado para el apantallado máximo y el funcionamiento de alta velocidad sin señales de deformación, y la protección completa de máscara de soldadura.

Especificaciones
Atributo Valor
Tipo Placa complementaria
Número de Contactos 96
Material de la Base Laminado de Tejido de Vidrio Epoxi
Grosor del Cobre 35µm
Grado de Material FR FR4
Grosor 1.6mm
Profundidad 160 mm, 220 mm
3 Disponible para entrega en 24/48 horas
Precio Unidad
313,98
(exc. IVA)
379,92
(inc.IVA)
unidades
Por unidad
1 +
313,98 €
