Documentación Técnica
Legislación y Conformidad
Datos del Producto

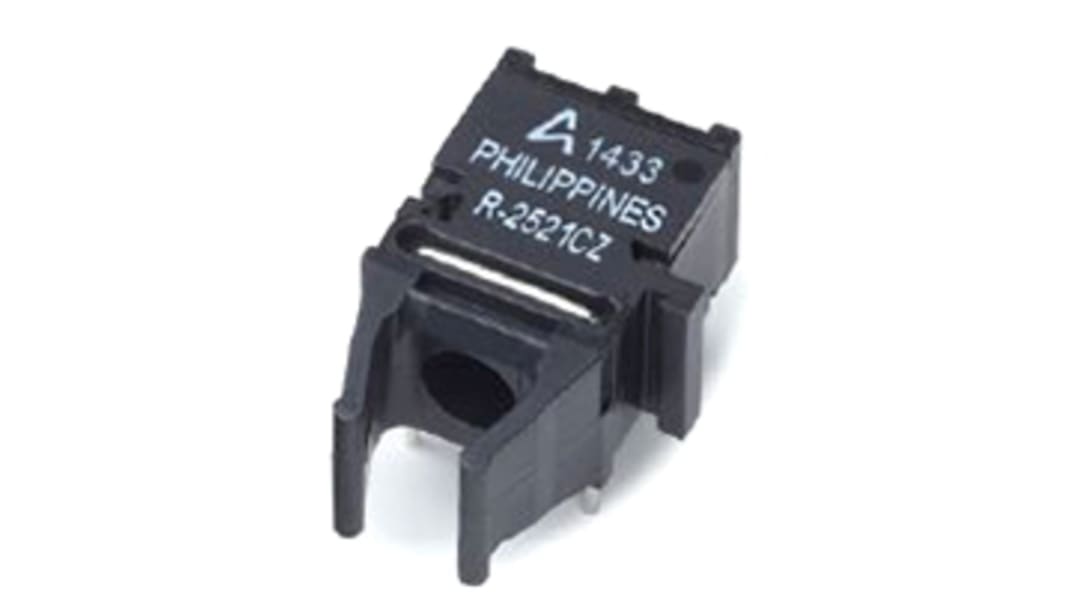

Receptores de fibra óptica serie AFBR-25x1CZ
La serie AFBR-25x1 Z Versatile Link de Avago Technologies consta de transmisores de conexión de fibra óptica. Hay tres encapsulados diferentes disponibles. AFBR-2521CZ es un encapsulado horizontal, AFBR-2531CZ es vertical y AFBR-2541CZ es un encapsulado inclinado (30°). El receptor consta de un CI con fotodiodo que proporciona lógica de salida TTL. Por su parte, el transmisor tiene una señal de CD de 5 MBd hasta 50 m. Las aplicaciones incluyen controladores e inversores, extensiones de RS-232 y RS-485, control industrial y automatización de fábricas.
Receptores de fibra óptica AFBR-25x1CZ para POF de 1 mm y PC de 200 μm
Caja Versatile Link: compatible con la familia de conectores Versatile Link de Avago Technologies
Ahorro de espacio
Señales de salida invertidas
Conformidad con RoHS
Receptor: diodo PIN integrado y CI de digitalización con lógica de salida TTL
Reset de encendido (POR)
Distancia de 50 m con 1 mm (POF)/distancia de 500 m con fibra de silicio con recubrimiento de polímero (PCS) de 200 μm
Rango de temperaturas de funcionamiento de -40 °C a +90 °C
Caja Versatile Link: compatible con la familia de conectores Versatile Link de Avago Technologies
Ahorro de espacio
Señales de salida invertidas
Conformidad con RoHS
Receptor: diodo PIN integrado y CI de digitalización con lógica de salida TTL
Reset de encendido (POR)
Distancia de 50 m con 1 mm (POF)/distancia de 500 m con fibra de silicio con recubrimiento de polímero (PCS) de 200 μm
Rango de temperaturas de funcionamiento de -40 °C a +90 °C
Fibra óptica, Avago Technologies
Especificaciones
Atributo | Valor |
---|---|
Velocidad Máxima de Datos | 5MBd |
Forma del Conector | Rectangular |
Longitud de Onda de la Sensibilidad de Pico | 685nm |
Número de Pines | 4 |
Tipo de Montaje | Montaje en orificio pasante |
Dimensiones | 18.8 x 12.19 x 7.62mm |
Altura | 7.62mm |
Longitud | 18.8mm |
Anchura | 12.19mm |
Tipo de señal de salida | TTL |
