- Código RS:
- 399-8376
- Nº ref. fabric.:
- JW1FSN-DC12V
- Fabricante:
- Panasonic
75 Entrega en 24 horas
15 Disponible para entrega en 24/48 horas
Precio unitario (Suministrado en múltiplos de 5)
2,226 €
(exc. IVA)
2,693 €
(inc.IVA)
unidades | Por unidad | Por Pack* |
5 - 120 | 2,226 € | 11,13 € |
125 - 495 | 1,598 € | 7,99 € |
500 - 1245 | 1,324 € | 6,62 € |
1250 - 2495 | 1,24 € | 6,20 € |
2500 + | 1,12 € | 5,60 € |
*precio indicativo |
- Código RS:
- 399-8376
- Nº ref. fabric.:
- JW1FSN-DC12V
- Fabricante:
- Panasonic
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- TH
Datos del Producto

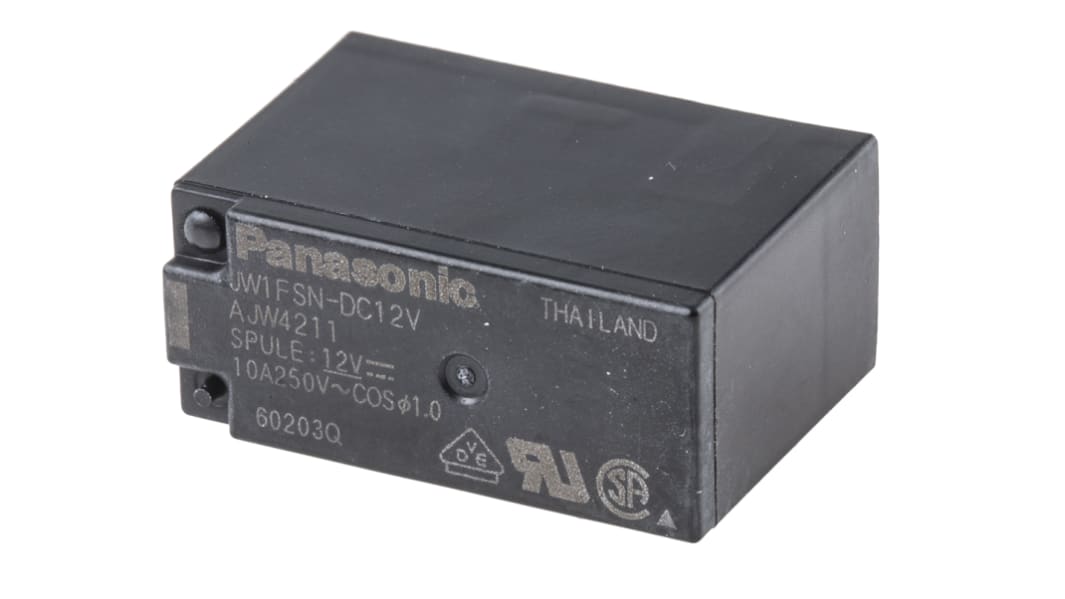

Relé serie JW
Estos relés de potencia compactos de montaje en PCB están sellados y tienen una huella de borne universal y alta resistencia a transitorios. Las aplicaciones típicas incluyen electrodomésticos, máquinas de oficina y equipos industriales.
Relés de potencia monoestables de larga duración con tensiones de ruptura altas
Alta resistencia a transitorios, 10.000 V entre contactos y bobina
Construcción sellada
Dimensiones, 20 mm (Alt.) x 28,6 (Anch.) x 12,8 (Prof.)
Alta resistencia a transitorios, 10.000 V entre contactos y bobina
Construcción sellada
Dimensiones, 20 mm (Alt.) x 28,6 (Anch.) x 12,8 (Prof.)
Certificados
UL, CSA, VDE, SEMKO, FIMKO, SEV
Especificaciones
Atributo | Valor |
---|---|
Tensión de la Bobina | 12V dc |
Configuración de los Contactos | SPDT |
Tipo de Montaje | Montaje en PCB |
Número de polos | 1 |
Enclavamiento | No |
Tipo de Terminal | Montaje en orificio pasante |
Longitud | 28.6mm |
Resistencia de la Bobina | 270Ω |
Profundidad | 12.8mm |
Temperatura de Funcionamiento Máxima | +60°C |
Serie | JW |
Temperatura de Funcionamiento Mínima | -40°C |
Material de los Contactos | Aleación de Plata |
Altura | 20mm |
Potencia de Conmutación Máxima DC | 300 W |
Potencia de Conmutación Máxima AC | 2,5 kVA |
Tipo de Aplicación | Potencia |
