Datos del Producto

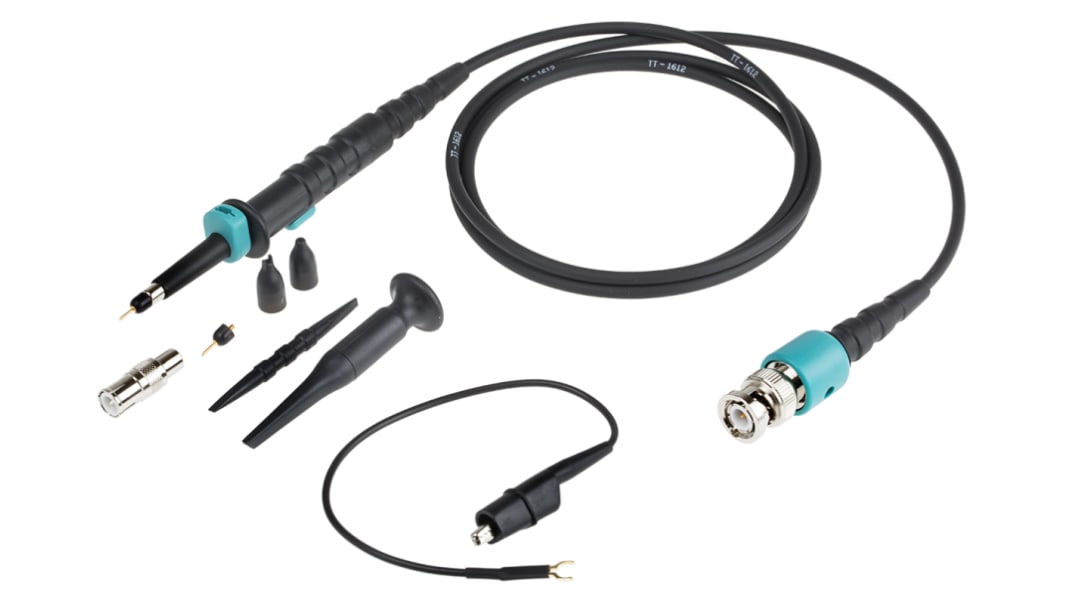

Sonda de osciloscopio RS Pro
La sonda de osciloscopio pasiva RS Pro tiene un diseño ergonómico y es adecuada para usar con todas las marcas principales de osciloscopios, así como con nuestra gama. Esta sonda no requiere fuente de alimentación ni baterías. Por lo tanto, es ligero y fácil de transportar. Se suministra con una atenuación fija de 10:1/1:1, ancho de banda de hasta 250MHz y está diseñado para medidas de hasta 1600V.
Opciones de sonda
RS - MF 312
Contenido
Sonda de osciloscopio MF
Tapas protectoras
Adaptador de BNC
Punta de gancho de resorte
Punta de sonda de repuesto
Cable de puesta a tierra terminado con pinzas de cocodrilo aisladas
Herramienta de ajuste y calibración
Nota
Todos los productos de esta gama se suministran para su uso con instrumentos que disponen de una conexión a tierra permanente.
Opciones de sonda
RS - MF 312
Contenido
Sonda de osciloscopio MF
Tapas protectoras
Adaptador de BNC
Punta de gancho de resorte
Punta de sonda de repuesto
Cable de puesta a tierra terminado con pinzas de cocodrilo aisladas
Herramienta de ajuste y calibración
Nota
Todos los productos de esta gama se suministran para su uso con instrumentos que disponen de una conexión a tierra permanente.
Características y ventajas
El ancho de banda para 10:1/1:1 es 250MHz/20MHz
La relación de atenuación es 10:1/1:1
La impedancia de entrada para 10:1/1:1 es 10Mohmll 10pF/47pF
El tiempo de subida para 10:1/1:1 es 1.4/18
La tensión de entrada de modo común máxima es de ±600V
La tensión de entrada máxima es 600V Cat I (V dc + Peak AC)
La relación de atenuación es 10:1/1:1
La impedancia de entrada para 10:1/1:1 es 10Mohmll 10pF/47pF
El tiempo de subida para 10:1/1:1 es 1.4/18
La tensión de entrada de modo común máxima es de ±600V
La tensión de entrada máxima es 600V Cat I (V dc + Peak AC)
Certificaciones
CAT I
Especificaciones
Atributo | Valor |
---|---|
Tipo de Sonda | Pasivo |
Atenuación | 1:1, 1:10 |
Ancho de Banda | 20 MHz, 250MHZ |
Tensión Máxima de Entrada Modo Común | 600V |
Tipo de Conector | BNC |
Número de Sondas | 1 |
Categoría de Seguridad | CAT I 600V |
Tiempo de Ascenso | 1.4 ns, 18ns |
