Transmisor de Fibra Óptica Broadcom, 50MBd, 685nm, Conector Fibra óptica
- Código RS 189-4753
- Nº ref. fabric. AFBR-1634Z
- Fabricante Broadcom

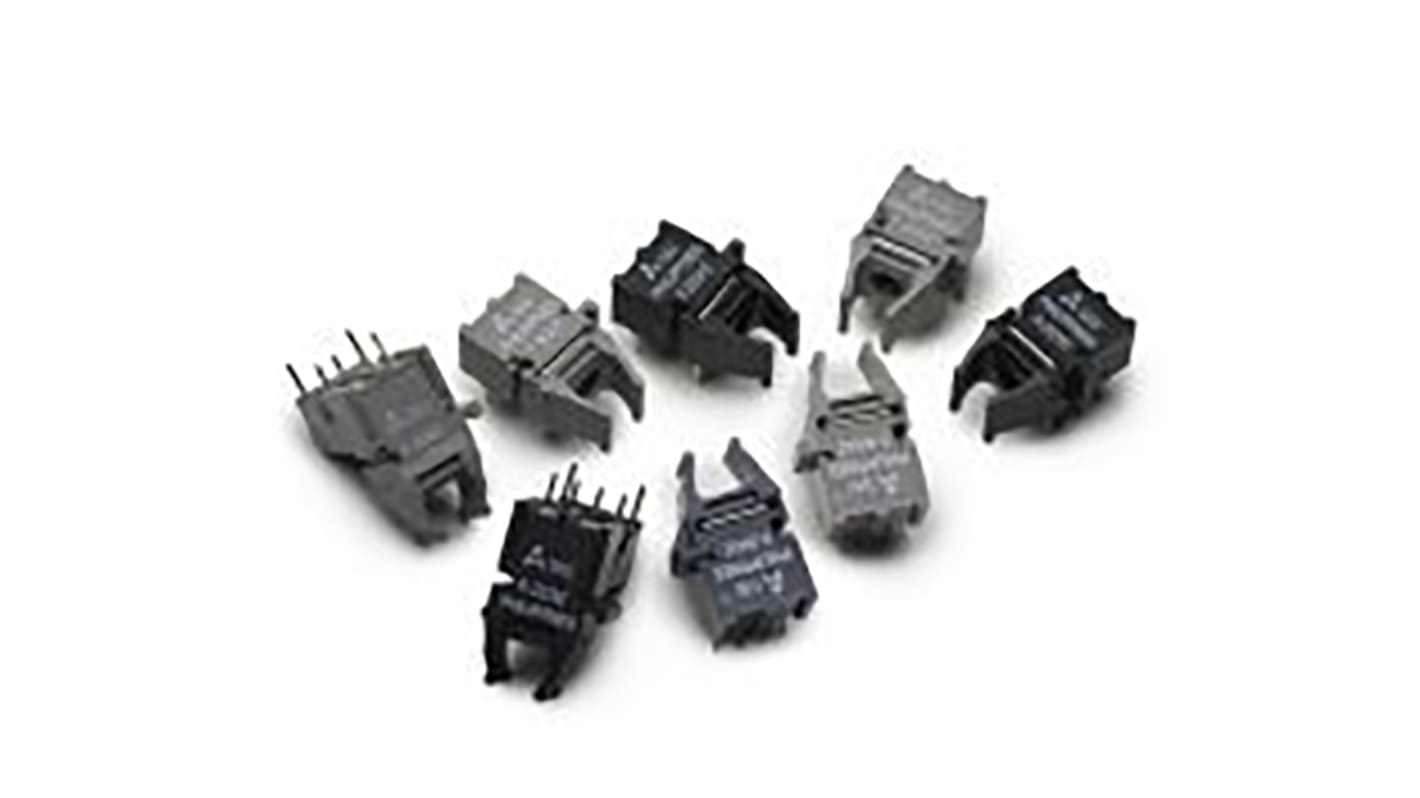

Transmisores de fibra óptica serie AFBR-16xxZ
El transmisor AFBR-16xxZ de Avago Technologies usa una fuente LED de 650 nm con óptica integrada y CI de controlador para una conexión eficiente con cable de fibra óptica de polímero de 1 mm. La entrada AFBR-16xxZ es también compatible con la familia lógica TTL. El transmisor de 3 conectores está encapsulado en la carcasa Versatile Link que permite su interconexión (en forma de N) para optimizar el espacio y ofrece conexiones con los conectores dobles.
El transmisor AFBR-16xxZ y los receptores AFBR-26x4Z/25x9Z funcionan con cualquier señal de hasta:
50 MBd hasta 50 m con POF de 1 mm,
10 MBd hasta 200 m
50 MBd hasta 120 m con sílice con revestimiento de plástico (PCS) de 200 μm
Fibra óptica, Avago Technologies
| Atributo | Valor |
|---|---|
| Velocidad Máxima de Datos | 50Mbit/s |
| Tiempo de Subida Típico | 5 (Max)ns |
| Tiempo de Bajada Típico | 5 (Max)ns |
| Longitud de Onda de Pico | 685nm |
| Tipo de Montaje | Montaje en orificio pasante |
| Número de Pines | 4 |
| Dimensiones | 18.1 x 12.2 x 18.9mm |
| Tipo de Conector | Conexión versátil |
| Altura | 18.9mm |
| Longitud | 18.1mm |
| Anchura | 12.2mm |
| Serie | AFBR |
| Tensión Directa | 6 V |
