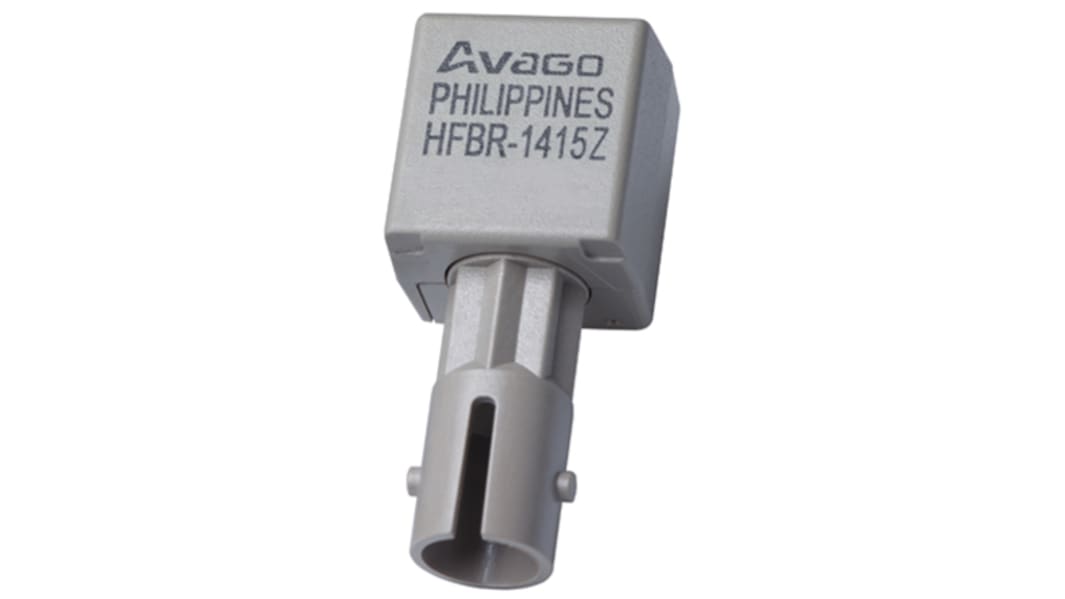

Transmisor de Fibra Óptica Broadcom, λ 820nm, velocidad datos 160MBd, conector ST, mont. pasante de 8 pines
- Código RS:
- 801-9232
- Nº ref. fabric.:
- HFBR-1415Z
- Fabricante:
- Broadcom
- Código RS:
- 801-9232
- Nº ref. fabric.:
- HFBR-1415Z
- Fabricante:
- Broadcom
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Componentes de fibra óptica de las series HFBR-14xxZ y HFBR-24xxZ
Receptor óptico para aplicaciones industriales con puerto roscado ST conductivo, conforme con RoHS
La serie de componentes HFBR-0400Z está diseñada para proporcionar enlaces de comunicación de fibra óptica rentables y de alto rendimiento para aplicaciones industriales, de generación de energía, de distribución de energía, médicas, de transporte y de juegos.
El receptor de fibra óptica HFBR-24x2Z está diseñado para funcionar con el transmisor de fibra óptica Broadcom HFBR-14x2Z y HFBR-14x4Z de hasta 5 MBd. Esta pieza se caracteriza por un cable de fibra óptica HCS® de 50/125 μm, 62,5/125 μm, 100/140 μm y 200 μm. El receptor HFBR-24x2Z incorpora un IC fotográfico integrado que contiene un fotodetector y un amplificador dc que acciona un transistor de salida Schottky de colector abierto.
Este producto también está disponible en otros conectores estándar del sector populares: SMA, SC y FC.
El receptor de fibra óptica HFBR-24x2Z está diseñado para funcionar con el transmisor de fibra óptica Broadcom HFBR-14x2Z y HFBR-14x4Z de hasta 5 MBd. Esta pieza se caracteriza por un cable de fibra óptica HCS® de 50/125 μm, 62,5/125 μm, 100/140 μm y 200 μm. El receptor HFBR-24x2Z incorpora un IC fotográfico integrado que contiene un fotodetector y un amplificador dc que acciona un transistor de salida Schottky de colector abierto.
Este producto también está disponible en otros conectores estándar del sector populares: SMA, SC y FC.
Características
Receptor de bajo coste
IC fotográfico integrado que contiene un fotodetector y un amplificador dc
Velocidad de datos de hasta 5 MBd
Distancias de conexión de hasta 2 km
Se especifica con fibra HCS de 50/125 μm, 62,5/125 μm, 100/140 μm y 200 mm
Amplio rango de temperaturas de funcionamiento: -40 °C a +85 °C
Diseño de puerto óptico único para un acoplamiento eficiente
Inserción automática y soldadura por onda
No se requiere hardware de montaje en placa
IC fotográfico integrado que contiene un fotodetector y un amplificador dc
Velocidad de datos de hasta 5 MBd
Distancias de conexión de hasta 2 km
Se especifica con fibra HCS de 50/125 μm, 62,5/125 μm, 100/140 μm y 200 mm
Amplio rango de temperaturas de funcionamiento: -40 °C a +85 °C
Diseño de puerto óptico único para un acoplamiento eficiente
Inserción automática y soldadura por onda
No se requiere hardware de montaje en placa
Aplicaciones
Enlaces de ordenador a periféricos
Enlaces de monitor de ordenador
Enlaces de conexión cruzada digital
Módems y multiplexores
Adecuado para sistemas Tempest
Enlaces de control industrial
Enlaces de monitor de ordenador
Enlaces de conexión cruzada digital
Módems y multiplexores
Adecuado para sistemas Tempest
Enlaces de control industrial
Opciones:
HFBR-2412TCZ (puerto roscado ST conductivo)
HFBR-2412TZ (puerto roscado ST de plástico)
HFBR-2412Z (puerto ST de plástico)
HFBR-2412TZ (puerto roscado ST de plástico)
HFBR-2412Z (puerto ST de plástico)
Fibra óptica, Avago Technologies
Especificaciones
Atributo | Valor |
---|---|
Velocidad Máxima de Datos | 160MBd |
Forma del Conector | ST |
Tiempo de Subida Típico | 6.5ns |
Tiempo de Bajada Típico | 6.5ns |
Fluctuación del Transmisor en la Velocidad Máxima de Datos | 1ns |
Longitud de Onda de Pico | 820nm |
Tipo de Montaje | Montaje en orificio pasante |
Número de Pines | 8 |
Dimensiones | 27.2 x 12.7 x 10.2mm |
Tipo de Conector | ST |
Altura | 10.2mm |
Longitud | 27.2mm |
Anchura | 12.7mm |
