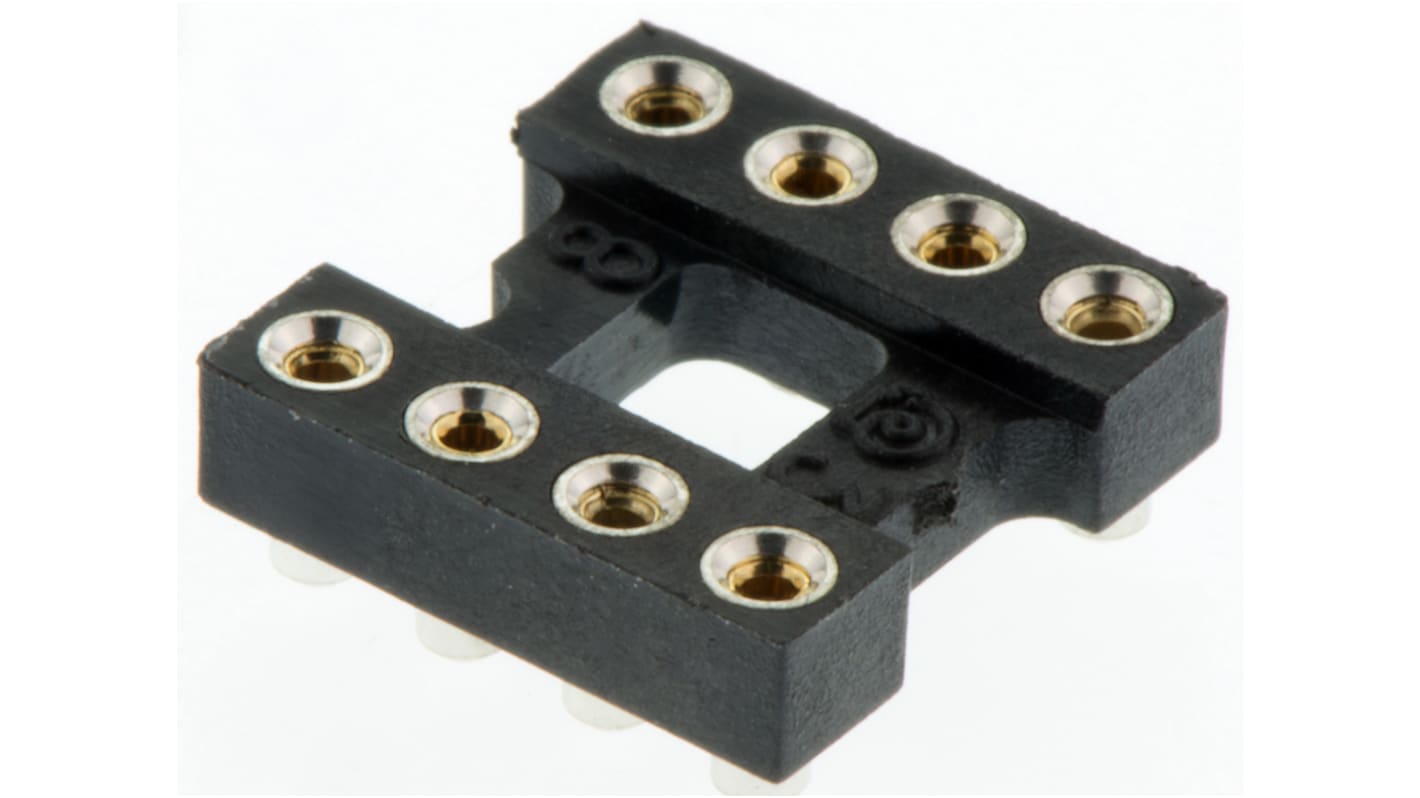

Zócalo DIL Aries Electronics, paso de 2.54mm, , 8 contactos, anch. 7.62mm, 3A, montaje superficial
- Código RS:
- 710-6629
- Nº ref. fabric.:
- 08-3518-00
- Fabricante:
- Aries Electronics
Actualmente no es posible reservar este producto.
Lamentablemente no tenemos stock de este producto y no está disponible para reservar en este momento.
Añadido
Precio Unidad
2,53 €
(exc. IVA)
3,06 €
(inc.IVA)
| Unidades | Por unidad |
| 1 - 9 | 2,53 € |
| 10 - 24 | 2,13 € |
| 25 - 49 | 1,82 € |
| 50 - 99 | 1,66 € |
| 100 + | 1,46 € |
- Código RS:
- 710-6629
- Nº ref. fabric.:
- 08-3518-00
- Fabricante:
- Aries Electronics
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- US
Datos del Producto
Conectores Hembra De Collarín De Bastidor Abierto De Montaje Superficial Serie 518
El bastidor abierto permite un uso más eficiente del espacio de la placa y una mejor refrigeración. Compatible con equipos de inserción automática. Apilable de lado a lado y de extremo a extremo.
El material del cuerpo es de nylon 4/6 Reforzado con fibra de vidrio UL 94V-0 negro
El cuerpo del contacto es de aleación de latón 360 1/2 duro según UNS C36000 ASTMB16-000
El contacto de pinza de 4 dedos es de aleación de cobre-berilio conforme a UNS C17200 ASTM-B194-01.
Fuerza de inserción = 180 gramos/clavija; fuerza De Extracción = 90 gramos/clavija;
Fuerza normal = 140 gramos/pasador; basado en un cable de prueba de 0,018 [.46] de diámetro.
Acepta cables de 0,015-0,025 mm de diámetro, 2,54-3,18 mm de longitud.
Tamaño de almohadilla de PCB sugerido = 1,60 mm de diámetro
El cuerpo del contacto es de aleación de latón 360 1/2 duro según UNS C36000 ASTMB16-000
El contacto de pinza de 4 dedos es de aleación de cobre-berilio conforme a UNS C17200 ASTM-B194-01.
Fuerza de inserción = 180 gramos/clavija; fuerza De Extracción = 90 gramos/clavija;
Fuerza normal = 140 gramos/pasador; basado en un cable de prueba de 0,018 [.46] de diámetro.
Acepta cables de 0,015-0,025 mm de diámetro, 2,54-3,18 mm de longitud.
Tamaño de almohadilla de PCB sugerido = 1,60 mm de diámetro
Especificaciones
Atributo | Valor |
|---|---|
| Número de Contactos | 8 |
| Tipo de Montaje | Montaje Superficial |
| Paso | 2.54mm |
| Anchura de Fila | 7.62mm |
| Tipo de bastidor | Bastidor abierto |
| Método de Terminación | Soldador |
| Revestimiento del Contacto | Oro sobre Níquel |
| Valor Nominal de Corriente | 3A |
| Orientación | Vertical |
| Longitud | 10.16mm |
| Anchura | 3.71mm |
| Profundidad | 10.16mm |
| Dimensiones | 10.16 x 3.71 x 10.16mm |
| Temperatura Máxima de Funcionamiento | +105°C |
| Material del Contacto | Cobre Berilio |
| Material de la Carcasa | Nylon |
| Temperatura Mínima de Funcionamiento | -55°C |
- Código RS:
- 710-6629
- Nº ref. fabric.:
- 08-3518-00
- Fabricante:
- Aries Electronics
