- Código RS:
- 793-2834
- Nº ref. fabric.:
- PYF14ESSB
- Fabricante:
- Omron
Actualmente no es posible confirmar la disponibilidad de stock online. Por favor, espere unos minutos o contacte con nosotros
Añadido
Precio Unidad
6,68 €
(exc. IVA)
8,08 €
(inc.IVA)
Unidades | Por unidad |
1 - 4 | 6,68 € |
5 - 11 | 6,40 € |
12 + | 6,28 € |
- Código RS:
- 793-2834
- Nº ref. fabric.:
- PYF14ESSB
- Fabricante:
- Omron
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Zócalos de relé de carril DIN serie PY
Los terminales elevados ofrecen sujeción segura para cables de hasta 2 x 2,5 mm por terminal
Diversas posiciones para terminales comunes
Etiquetado de uso sencillo que no cobre los terminales roscados
Diseño de perfil estrecho, 27 mm de anchura
Numeración de terminal doble
Distancia de aislamiento y deslizamiento conforme a VDE 0110
Pinzas de retención disponibles por separado
Adecuado para relés de 8 y 14 contactos
Valor nominal hasta 12 A y 300 V
Rango de temperaturas de funcionamiento: -25 a +85 °C
Diversas posiciones para terminales comunes
Etiquetado de uso sencillo que no cobre los terminales roscados
Diseño de perfil estrecho, 27 mm de anchura
Numeración de terminal doble
Distancia de aislamiento y deslizamiento conforme a VDE 0110
Pinzas de retención disponibles por separado
Adecuado para relés de 8 y 14 contactos
Valor nominal hasta 12 A y 300 V
Rango de temperaturas de funcionamiento: -25 a +85 °C

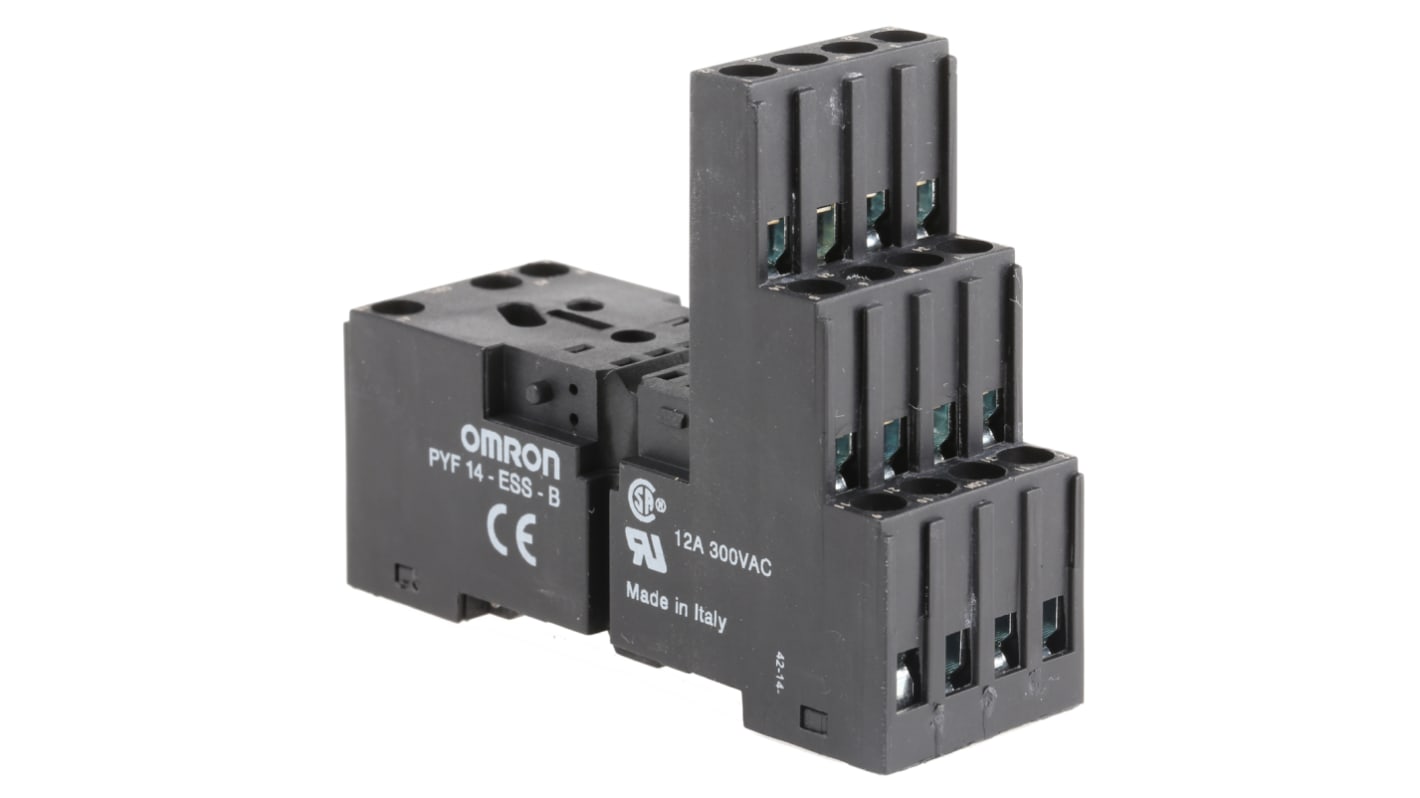

Conector hembra de relé OMRON, 83 (Alt.) x 27 (Anch.) x 61 mm (Prof.), peso de 66 g - Serie PYF - PYF14ESSB
Conecte relés a circuitos eléctricos con este práctico conector hembra de OMRON. Se trata de una unidad de montaje frontal con terminales ascendentes que admiten conductores de 8 y 14 contactos. Puede utilizar este elemento versátil con un relé de las gamas MY2 y MY4. Una corriente nominal de 12 A lo convierte en la pieza adecuada para manejar sistemas eléctricos de altas prestaciones, como luminarias y paneles de control. Móntelo en un abrir y cerrar de ojos enganchándolo directamente a un carril DIN.
Características y ventajas
La separación dieléctrica entre los terminales elimina la necesidad de una lámina de aislamiento
Las amplias dimensiones de 83 (Alt.) x 27 (Anch.) x 61 mm (Prof.) ofrecen espacio de etiquetado sin bloquear los terminales
Rendimiento duradero en entornos hostiles, ya que resiste temperaturas de funcionamiento entre -25 °C y +85 °C
Las amplias dimensiones de 83 (Alt.) x 27 (Anch.) x 61 mm (Prof.) ofrecen espacio de etiquetado sin bloquear los terminales
Rendimiento duradero en entornos hostiles, ya que resiste temperaturas de funcionamiento entre -25 °C y +85 °C
Aplicaciones
Fabricación de automoción
Equipos agrícolas
Centrales eléctricas
Equipos agrícolas
Centrales eléctricas
¿Cuál es el índice de protección IP de este componente?
Tiene un índice de protección IP20, lo que indica que es a prueba de contacto y mantiene fuera el polvo o los objetos de más de 12 mm de tamaño.
¿Cómo se instala un relé en este conector hembra?
El conector hembra tiene terminales roscados, por lo que puede acoplarlo a su relé atornillando sus cables a los puntos de contacto de la unidad.
Especificaciones
Atributo | Valor |
---|---|
Tensión | 250V ac |
Para Uso con | MY2, MY4 |
Tipo de Accesorio | Zócalo de relé |
Serie | PYF14 |
Tipo de Montaje | Carril DIN |
Tipo de terminación | Roscado |
Número de contactos | 14 |
Corriente nominal | 12A |
- Código RS:
- 793-2834
- Nº ref. fabric.:
- PYF14ESSB
- Fabricante:
- Omron
