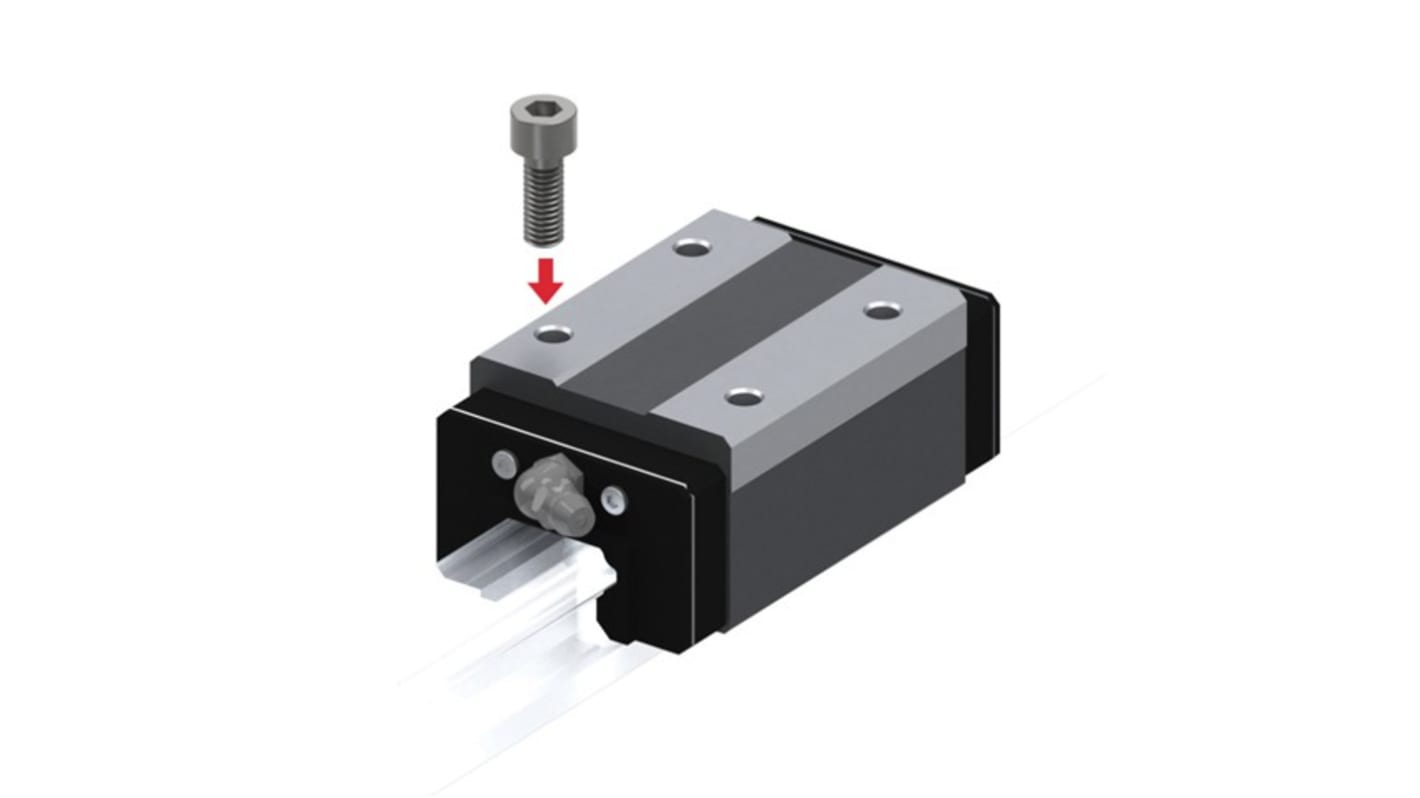

Patín THK serie HSR, dimensiones 56.6mm x 47mm, para raíl de 15mm
- Código RS:
- 217-5216
- Nº ref. fabric.:
- HSR15C1SSC1(GK)
- Fabricante:
- THK
Temporalmente fuera de stock. Disponible a partir del 14/05/2024, con entrega en 4 día(s) laborable(s).
Añadido
Precio Unidad
116,16 €
(exc. IVA)
140,55 €
(inc.IVA)
| Unidades | Por unidad |
| 1 - 4 | 116,16 € |
| 5 - 9 | 111,51 € |
| 10 + | 109,19 € |
- Código RS:
- 217-5216
- Nº ref. fabric.:
- HSR15C1SSC1(GK)
- Fabricante:
- THK
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- FR
Datos del Producto
Los bloques guía de movimiento lineal individuales THK de la serie HSR de guía LM de THK permiten un intercambio rápido y sencillo, lo que garantiza un mantenimiento sin problemas y tiempos de inactividad cortos.
Las bolas se desplazan en cuatro conductos de precisión sobre un raíl LM a través del bloque LM y las placas de cierre incorporadas en el bloque LM
Cada hilera de bolas se coloca en un ángulo de contacto de 45°de modo que las cargas nominales aplicadas al bloque LM sean uniformes en las cuatro direcciones (radial, radial inversa y laterales) para un coeficiente de fricción bajo constante y mayor rigidez
Los bloques se autoajustan, lo que permite absorber el error de montaje, incluso bajo precarga, para lograr un movimiento lineal suave y de alta precisión
Altura total M(mm) 24
Material de acero al carbono
Cada hilera de bolas se coloca en un ángulo de contacto de 45°de modo que las cargas nominales aplicadas al bloque LM sean uniformes en las cuatro direcciones (radial, radial inversa y laterales) para un coeficiente de fricción bajo constante y mayor rigidez
Los bloques se autoajustan, lo que permite absorber el error de montaje, incluso bajo precarga, para lograr un movimiento lineal suave y de alta precisión
Altura total M(mm) 24
Material de acero al carbono
Especificaciones
Atributo | Valor |
|---|---|
| Serie del fabricante | HSR |
| Para Anchura del Raíl | 15mm |
| Longitud de la Mesa Deslizante | 56.6mm |
| Anchura de la Mesa Deslizante | 47mm |
| Valor Nominal de Carga Dinámico | 10900N |
