Bloque de Prueba de Red Eléctrica, 16A, 440 V ac

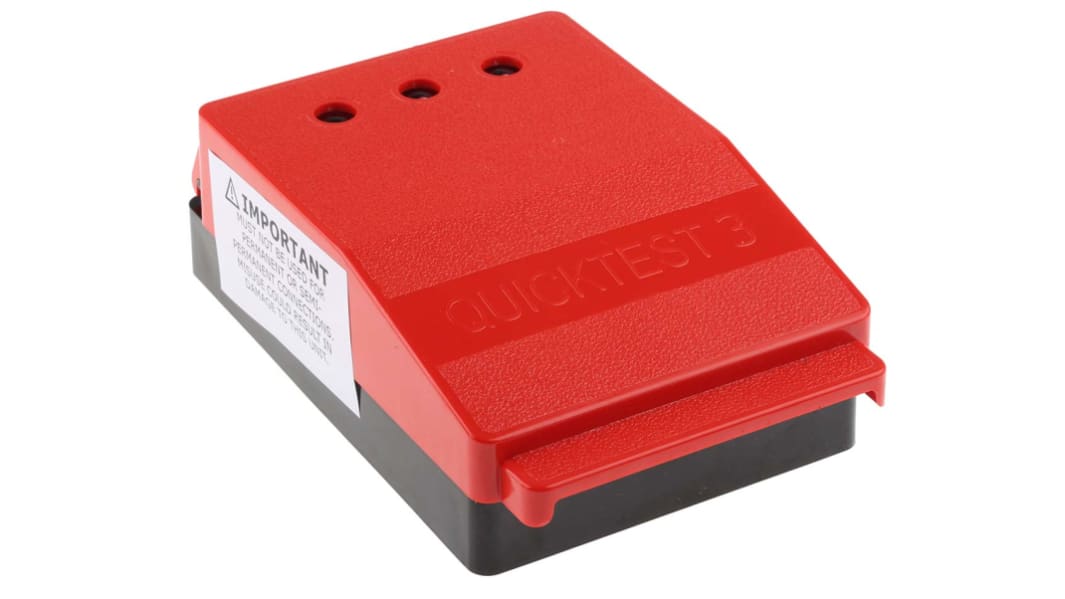

Este conector de alimentación de prueba monofásico Quicktest QT3 es un conector de alimentación compacto, robusto y diseñado para una conexión temporal, segura y eficiente de cables sin terminar en fuentes de alimentación trifásicas 440Vac. El QT3 tiene un valor nominal máximo de 16 amperios.

El QT3 está diseñado para su uso en aplicaciones como fabricación, pruebas y reparación, calibración, medición y en cualquier lugar donde se necesite una conexión rápida, segura y no permanente a una fuente de alimentación trifásica.

La conexión Con El Más Rápido sólo tarda unos segundos. Basta con abrir la lid, que aísla automáticamente la alimentación trifásica, insertar cada extremo de cable expuesto pulsando las cinco pinzas de cable de llave de piano codificadas por colores y, a continuación, cerrar la lid. Para completar el circuito entre el dispositivo que se está probando y la fuente de alimentación eléctrica principal. Al abrir lid de nuevo, se aísla la fuente de alimentación para poder retirar los conductores rápidamente.

• Liberación rápida
• clips de cable codificados por colores
• no hay tomas ni tornillos
• cada fase está protegida con fusibles de 16 amperios de serie
• Cada fase está equipada con indicadores de neón individuales cuando está activa
• montaje en banco o independiente
• Valor Nominal Máximo 16 Amperios 440 V Ac
• temperatura de funcionamiento: -10 °C a +40 °C.

Dimensiones (Alt. X Anch. X Prof.):
49mm x 100mm x 160mm

Ciclo de trabajo (por 10 minutos):
16 Amperios - 10%
13 Amperios - 25%
10 Amperios - 40%
7 Amperios - 80%
5 Amperios - 100%

Tenga en cuenta también que este bloque de prueba trifásico no se suministra con un cable de alimentación.

Conecte siempre la conexión a tierra para mayor seguridad.
Utilícelo siempre junto con un RCD; para un dispositivo adecuado, considere RS 825-6093
