Calibrador de lazo, 7006, 20mA, Calibrado UKAS

Los loop-mates diseñados para la calibración, la prueba y la medición de bucles de proceso son unidades de tamaño de bolsillo que cuentan con una operación simplista, no complicadas selecciones sólo agarrar y ir.

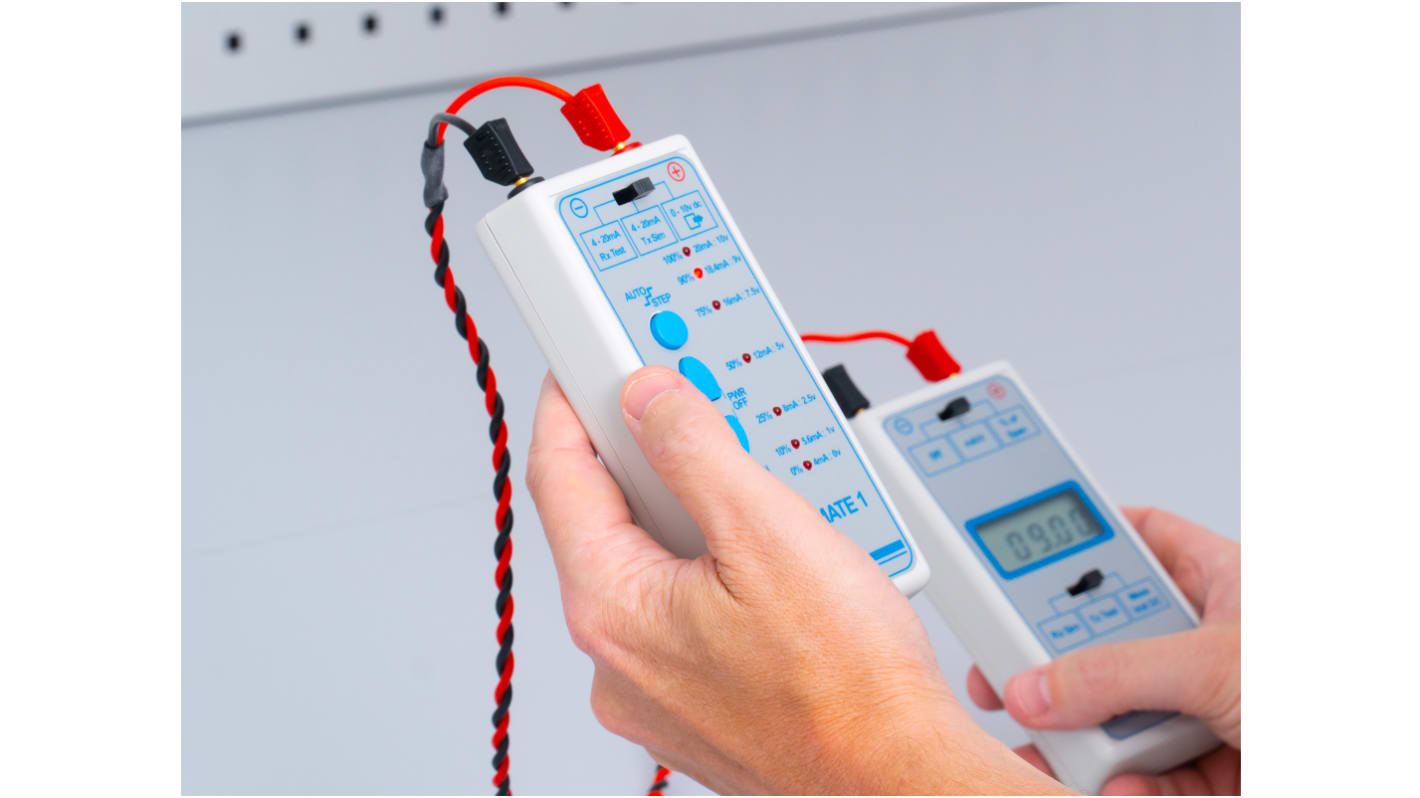

Loop-Mate 1 ( 537-2580 ) - Simulador que actúa como fuente en la provisión de señales de bucle, un simple botón arriba y abajo permite al usuario aumentar o disminuir la señal.
7 puntos de ajuste: 10%, 25%, 50%, 75%, 90% y 100%, cada uno de los cuales se muestra en los LED con pitidos. El Loop-Mate 1 cuando se utiliza junto con Loop-Mate 2 permite a los usuarios comprobar que una señal ha llegado dentro de la especificación en otra ubicación.

Loop-Mate 2 ( 537-2603 ) - Indicador de señal con una selección de tipo bucle de 4-20 mA o 0-10 V, que también permite al usuario elegir entre una visualización de unidades directas o % de span. Además, diseñado específicamente para que la pantalla LCD muestre la señal en mA, V o % de span dentro de una precisión de 0,05%.

Con una batería PP3 ambas unidades proporcionan hasta 40 horas de uso continuo, lo que las convierte en la adición ideal a cualquier kit de Engineer Testing.

• Precisión del 0,1%
• Modo TxSim o RxTest
• Alimentación de bucle máx. De 25 mA
• Dimensiones de 140 x 65 x 30 mm

• Pantalla LCD de 4 dígitos
• 0,05% de precisión
• RxSim, TxTest, medida 50mA/50V.
• Dimensiones de 140 x 65 x 30 mm

Los calibradores de bucle de corriente son instrumentos especialmente diseñados para la solución, prueba y calibración de problemas de bucle de corriente. Pueden generar corriente en dispositivos sin alimentación en un bucle, simular el funcionamiento de transmisores alimentados en bucle y también medir la corriente. Estos calibradores suelen ofrecer tecnología de ahorro de tiempo, gráficos especializados mediante interfaces digitales y electrónica basada en microprocesadores.

Determinado por la ley de Ohm, que establece que la corriente entre 2 puntos a través de un conductor es directamente proporcional a la tensión a través de esos 2 puntos, dividido por la resistencia del conductor. I = V/R. Este es también el caso de los circuitos en serie y paralelo, sin embargo en los circuitos paralelos la corriente total puede verse afectada por la forma en que se han conectado las resistencias, así como por su valor ohmico. La corriente se divide y puede haber más corriente en un área sobre otra, sin embargo, cuando todas las áreas se suman la cantidad total es la misma.

Loop-Mate 1 es un simulador
Loop-Mate 2 es un indicador

Estuche de transporte, cables y manual técnico

Loop-Mate1 genera de 4 a 20 mA o 0 a 10 V para simular señales de bucle. Los tonos audibles, que varían en intensidad según el nivel de salida, y los pasos automáticos en la gama simplifican las tareas de calibración. Varias características adicionales: puede generar la corriente mediante alimentación interna propia (modo RX Test) o controlar la corriente mediante alimentación externa (modo TX Sim).

TxSim y RxTest
