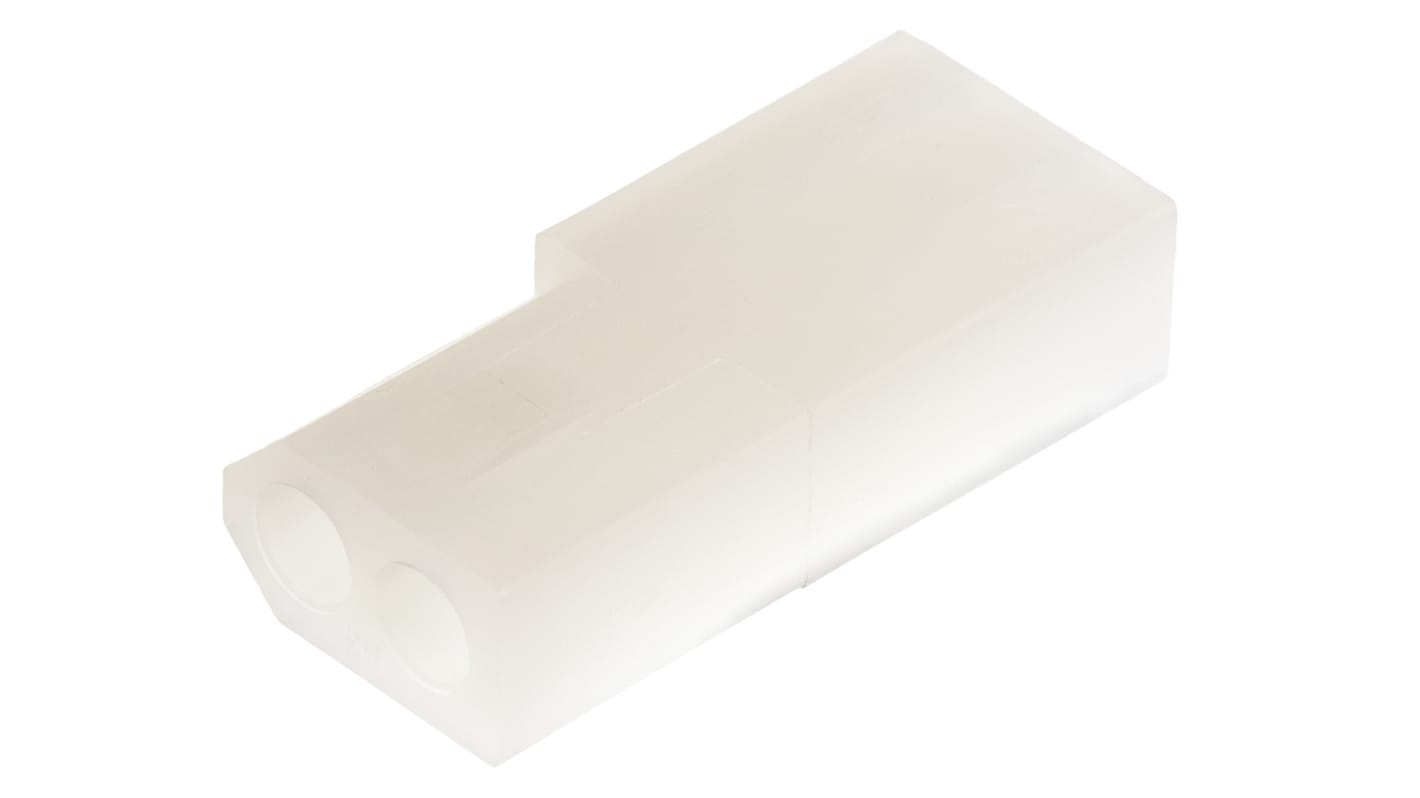

Carcasa de conector Molex 03-06-1023, Serie STANDARD .062", paso: 3.68mm, 2 contactos, , 1 fila filas, Recto, Hembra,

Una gama de carcasas para conectores macho y hembra estándar con 1,57 mm de diámetro (0,062") para uso con contactos de terminal de crimpado de la serie 1560/1561, código RS 178-6907 típico.

Utilice esta carcasa de conector de Molex para conectar los cables precrimpados a una PCB. Para mayor versatilidad, puede alojar dos conductores al mismo tiempo. Gracias a un diseño de bloqueo a acoplamiento seguro, puede confiar en él para una conexión resistente a vibraciones a la placa. Un amplio rango de temperaturas de funcionamiento entre 40 °C y +105 °C permite a la unidad resistir entornos difíciles. Su material de nylon es resistente a la temperatura para un uso industrial seguro y también aísla el conductor para protegerlo de descargas eléctricas durante la manipulación.

• Ligero peso de 0,680g kg para que no tensan la PCB
Corriente máxima por contacto de 5A • para un funcionamiento con eficiencia energética
• Orientación del cuerpo recta para facilitar el montaje frontal
• Permite la conexión de cable a cable sin necesidad de soldar

• Paneles de control
• Sistemas de automatización industrial
• Robótica
• Tecnología médica

Para conectar un Terminal a este conector, primero quite la funda exterior del cable. Inserte el extremo pelado en el contacto de crimpado compatible (178-6907) y utilice una herramienta de crimpado para fijarlos juntos. A continuación, puede insertar el Terminal crimpado en este conector.

Molex serie 1625 (0,062" pulg. / 1,57 mm)

Una gama de productos Molex Standard de 0,062" adecuados para aplicaciones de señal o de potencia. Las carcasas del sistema estándar de 0,062" están polarizadas y el bloqueo se realiza mediante fricción pasiva entre el conector macho y hembra mediante una proyección moldeada en el conector hembra. Las carcasas del sistema Standard de 0,062" admiten terminales de crimpado redondo macho o hembra y permiten su orientación en cualquier dirección.
