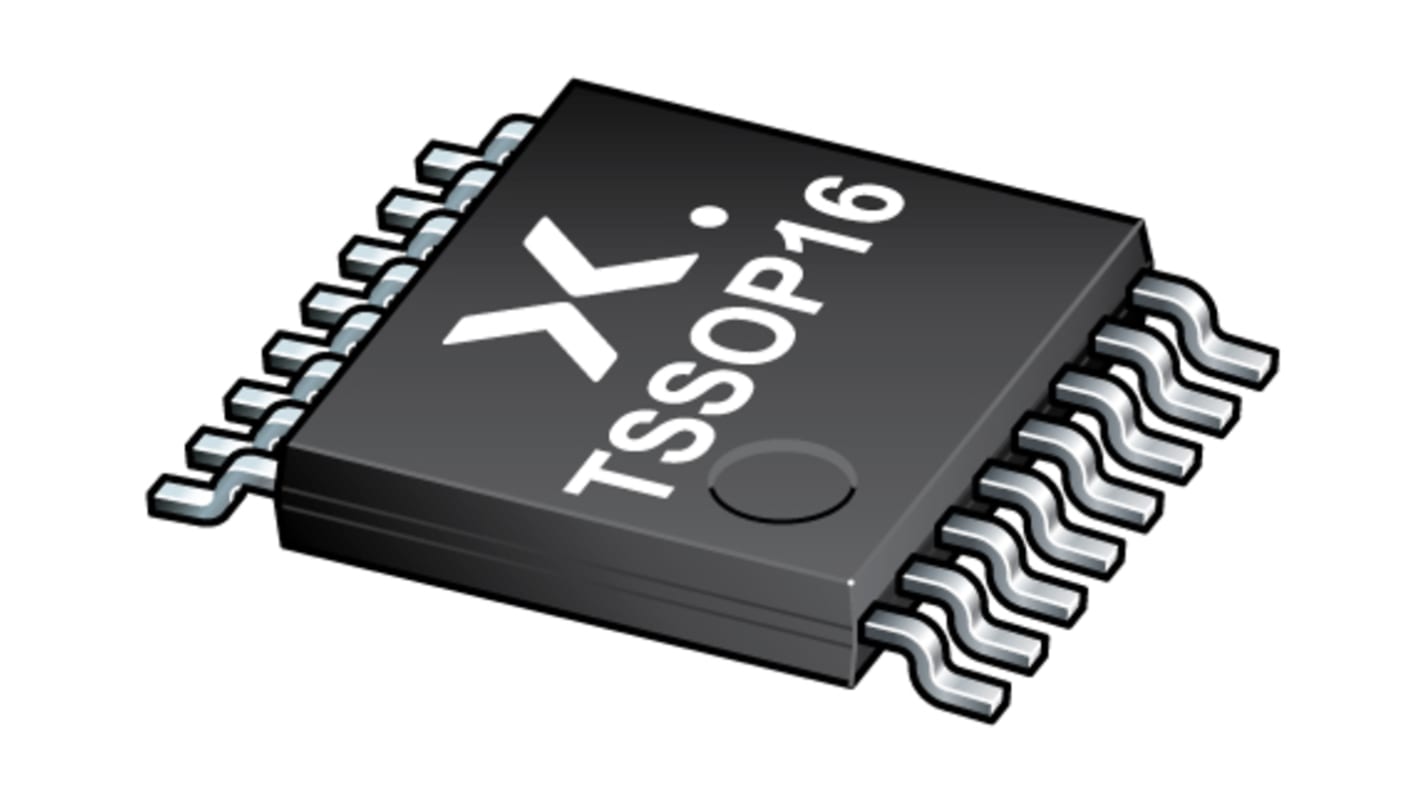

Demultiplexor Demultiplexor, multiplexor 74HC4051PW,118, 74HC, 1 de 8 Terminación Única No Inversión TSSOP 16 pines
- Código RS:
- 170-7982
- Nº ref. fabric.:
- 74HC4051PW,118
- Fabricante:
- Nexperia
Temporalmente fuera de stock. Disponible a partir del 23/05/2025, con entrega en 4 día(s) laborable(s).
Añadido
Precio unitario (Suministrado en Carretes de 2500)
0,138 €
(exc. IVA)
0,167 €
(inc.IVA)
Unidades | Por unidad | Por Carrete* |
2500 + | 0,138 € | 345,00 € |
*precio indicativo |
- Código RS:
- 170-7982
- Nº ref. fabric.:
- 74HC4051PW,118
- Fabricante:
- Nexperia
Documentación Técnica
Legislación y Conformidad
Datos del Producto
El 74HC4051, 74HCT4051 es un interruptor analógico de ocho vías monopolar (SP8T) adecuado para usar en aplicaciones de multiplexor/demultiplexor 8:1 analógicos o digitales. El interruptor dispone de tres entradas de selección digital (S0, S1 y S2), ocho entradas/salidas independientes (Yn), una entrada/salida común (Z) y una entrada de activación digital (E). Cuando E es ALTA, los interruptores se desconectan. Las entradas incluyen diodos de bloqueo. Esto permite el uso de resistencias de limitación de corriente para la conexión de entradas con tensiones por encima de VCC.
La atenuación reducida de la señal resulta en bajas pérdidas de conmutación.
Distorsión armónica total reducida para conmutación de audio de alta calidad
Admite multiplexado de señales de sensor analógicas - reduce el número de ADC
Cambio de nivel integrado de la interfaz de señales de control a controladores de tensión más baja
Baja resistencia de encendido y planeidad de resistencia de encendido
Fuga de conmutación baja
Tensión de entrada amplia
Opciones de entrada de umbral de baja entrada
Opciones de tolerancia a sobretensión
Alta protección ESD
Distorsión armónica total reducida para conmutación de audio de alta calidad
Admite multiplexado de señales de sensor analógicas - reduce el número de ADC
Cambio de nivel integrado de la interfaz de señales de control a controladores de tensión más baja
Baja resistencia de encendido y planeidad de resistencia de encendido
Fuga de conmutación baja
Tensión de entrada amplia
Opciones de entrada de umbral de baja entrada
Opciones de tolerancia a sobretensión
Alta protección ESD
Especificaciones
Atributo | Valor |
---|---|
Familia Lógica | 74HC |
Función Lógica | Demultiplexor, multiplexor |
Capacidad de Demultiplexación | 1 de 8 |
Número de Elementos por Chip | 1 |
Conteo de Pines | 16 |
Número de Entradas Habilitadas por Elemento | 3 |
Tipo de Salida | Terminación Única |
Polaridad | No Inversión |
Tipo de Montaje | Montaje superficial |
Tipo de Encapsulado | TSSOP |
Dimensiones | 5.1 x 4.5 x 0.95mm |
Tensión de Alimentación Máxima de Funcionamiento | 10 V |
Tensión de Alimentación de Funcionamiento Mínima | 2 V |
Temperatura de Funcionamiento Mínima | -40 °C |
Temperatura Máxima de Funcionamiento | +125 °C |
- Código RS:
- 170-7982
- Nº ref. fabric.:
- 74HC4051PW,118
- Fabricante:
- Nexperia
