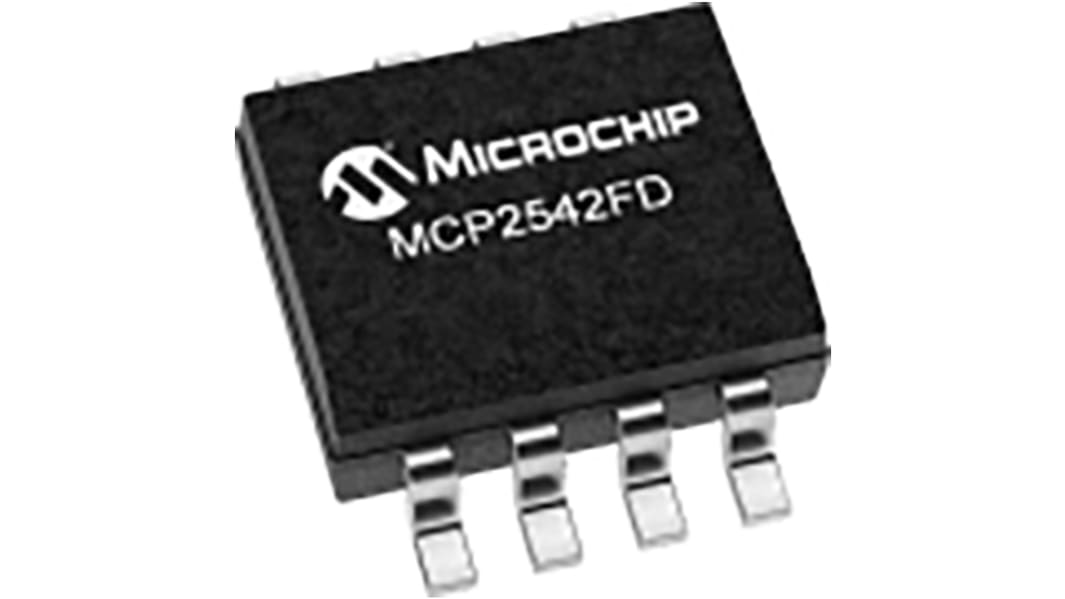

AEC-Q100 Transceptor CAN, MCP2542FD-E/SN, 8Mbps, Estándar CAN, ISO 11898-2, ISO 11898-5, ISO/DIS11898-2, SOIC, 8 pines

El transceptor CAN MCP2542FD está diseñado para aplicaciones CAN FD de alta velocidad con velocidades de comunicación de hasta 8 Mbps. El retardo de propagación máximo se ha mejorado para permitir una longitud superior del bus. El dispositivo satisface los requisitos para automoción en cuanto a velocidades CAN FD de más de 2 Mbps, corriente quiescente baja, compatibilidad electromagnética (EMC) y descargas electrostáticas (ESD).

Compatible con los requisitos de transceptor de capa física CAN 2.0 y CAN con velocidad de datos flexible (CAN FD)
Optimizado para el funcionamiento de CAN FD a 2, 5 y 8 Mbps
Retardo de propagación máximo: 120 ns
Simetría de retardo de bucle: ±10 % (2 Mbps)
Activación con actividad de CAN, tiempo de filtro de 3,6 μs
Corriente quiescente muy baja (4 μA típ.)
Conexión directa del contacto de alimentación VIO a microcontroladores y controladores CAN con E/S de 1,8 V a 5 V
Los contactos de bus CAN se desconectan cuando el dispositivo no recibe alimentación
Un nodo sin alimentación o una caída de tensión no permitirán la carga del bus CAN
El dispositivo no recibirá alimentación si el valor de VDD o VIO desciende por debajo del nivel POR
Detección de fallo de tierra
