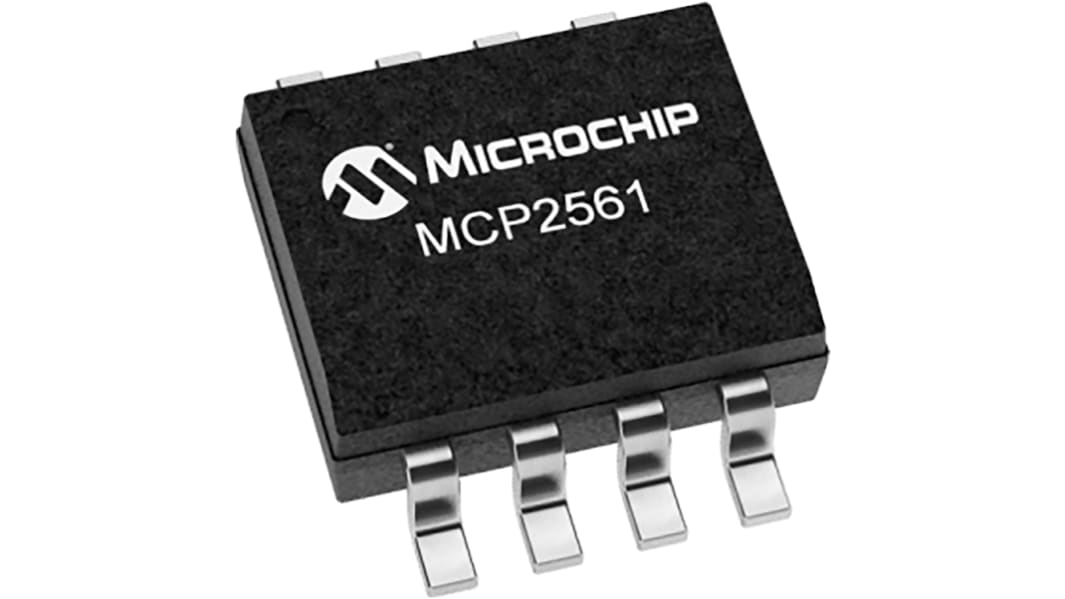

AEC-Q100 Transceptor CAN, MCP2561T-E/SN, 1Mbps, Estándar ISO 11898-2, ISO 11898-5, SOIC, 8 pines

Ver esta categoría
No disponible
RS ya no dispondrá de este producto.
Opciones de empaquetado:
Código RS:
177-3154
Nº ref. fabric.:
MCP2561T-E/SN
Fabricante:
Microchip
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo

Marca

Microchip

Transmisión Máxima de Datos

1Mbps

Número de Transceptores

1

Estándar Compatible

ISO 11898-2, ISO 11898-5

Interfaz

Circuito integrado del transceptor CAN

Modo Power Down

Normal, en espera

Corriente de Alimentación Máxima

70 mA

Tipo de Montaje

Montaje superficial

Tipo de Encapsulado

SOIC

Conteo de Pines

8

Dimensiones

4.9 x 3.9 x 1.5mm

Longitud

4.9mm

Ancho

3.9mm

Altura

1.5mm

Tensión de Alimentación Máxima de Funcionamiento

5,5 V

Tensión de Alimentación de Funcionamiento Mínima

4,5 V

Temperatura Máxima de Funcionamiento

+125 °C

Estándar de automoción

AEC-Q100

Temperatura de Funcionamiento Mínima

-40 °C

El MCP2561/2FD es un transceptor CAN de alta velocidad de segunda generación de Microchip Technology Inc. Ofrece las mismas características que el MCP2561/2. Además, garantiza una simetría de retardo de bucle a fin de brindar las velocidades de datos más altas necesarias para CAN FD. El retardo de propagación máximo se ha mejorado para permitir una longitud del bus superior. Los dispositivos de esta familia son el MCP2561FD con contacto SPLIT y el MCP2562FD con contacto VIO

Optimizado para el funcionamiento de CAN FD (velocidad de datos flexible) a 2, 5 y 8 Mbps
Retardo de programación máximo: 120 ns
Simetría de retardo de bucle: -10%/+10% (2 Mbps)
Corriente quiescente muy baja (5 μA típ.)
Conexión directa del contacto de alimentación VIO a microcontroladores y controladores CAN con E/S de 1,8 V a 5,5 V
Contacto de salida SPLIT para estabilizar el modo común en esquemas de terminación dividida polarizada
Los contactos del bus CAN son
