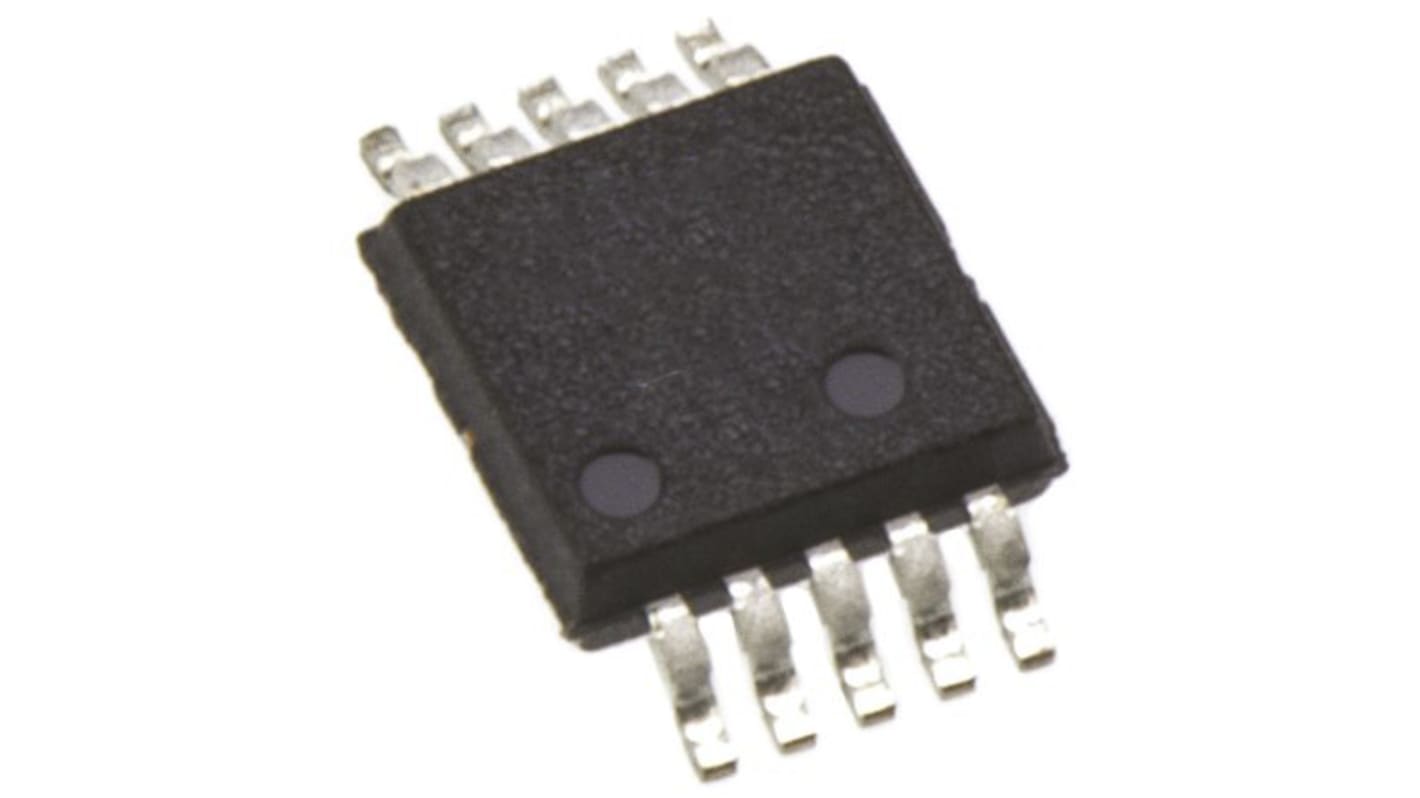

ISL3156EIUZ-T7A, MSOP 10 pines

La familia ISL315xE de transceptores RS-485/RS-422 con alimentación 5V dispone de accionamiento de salida alta y alta protección contra ESD. La gran tensión de salida de 3,1 V típica en una carga de 54Ω 8000ft proporciona alta inmunidad al ruido y permite el accionamiento de hasta 120Ω segmentos de bus largos u ocho terminaciones de en una topología en estrella.
Estos dispositivos poseen menos de 1 125μA de corrientes de entrada de bus, constituyendo así una verdadera carga de 1/8 unidad. El accionamiento de salida alta combinado con las corrientes de entrada de bus bajas permite conectar hasta 512 transceptores en el mismo bus.
Las entradas del receptor disponen de un diseño a prueba de fallos completo que hace que las salidas del receptor sean altas cuando las entradas del bus están abiertas o cortocircuitadas.
La familia ISL315xE incluye transceptores de dúplex completo y medio con contactos de activación de controlador alto activo y contactos de activación de receptor bajo activo. Estos transceptores admiten velocidades de datos de 115kbps, 1Mbps y 20Mbps. Su rendimiento se caracteriza por una temperatura de -40 °C a +85 °C.
