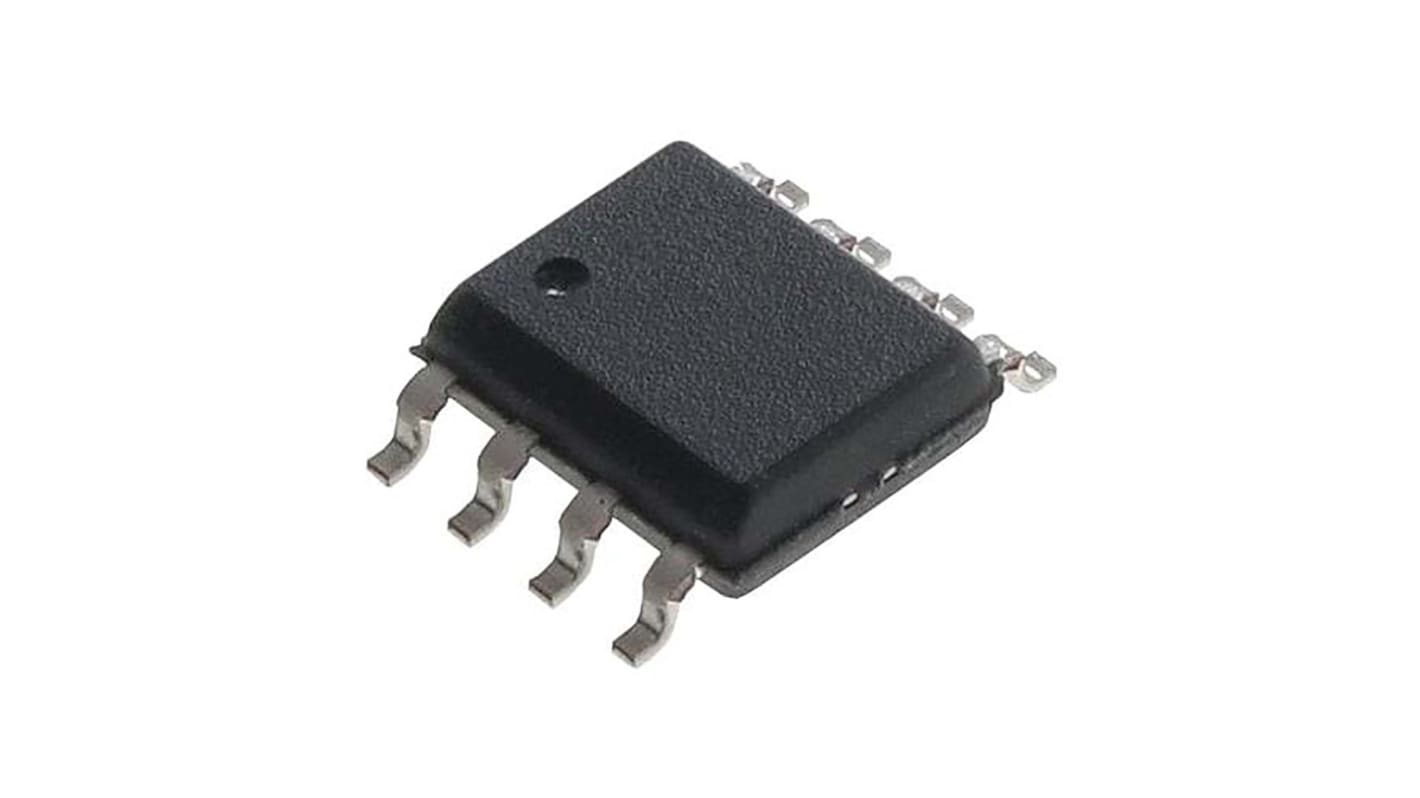

ISL83072EIBZA-T7A, SOIC 8 pines

Renesas Electronics es un transceptor sencillo, de baja potencia, alta velocidad o velocidad de Subida limitada, alimentado mediante Bi CMOS de 3,3 V que cumple los estándares RS-485 y RS-422 para comunicación equilibrada. estos dispositivos tienen una corriente de bus muy baja y permite hasta 256 transceptores en la red. Por ejemplo, en un sistema remoto de lectura de contadores de utilidades, las lecturas de contadores individuales se enrutan a un concentrador en la red, con un alto recuento de nodos permitido. En este circuito de conexión en caliente se garantiza que las salidas Tx y Rx permanezcan en un estado de impedancia alta mientras la fuente de alimentación se estabiliza.

Protección ESD de contacto de E/S RS-485
Receptores a prueba de fallos completos
La carga de 1/8 unidad real permite hasta 256 dispositivos en el bus
Suministro de 3,3V simple
Altas velocidades de datos de hasta 20Mbps
Corriente de alimentación quiescente baja
-7V a +12V rango de tensión de entrada/salida de modo común
Configuración de contactos dúplex completo y medio
Tres salidas Rx y Tx de estado disponibles
Limitación de corriente y desconexión térmica para protección contra sobrecarga del controlador
