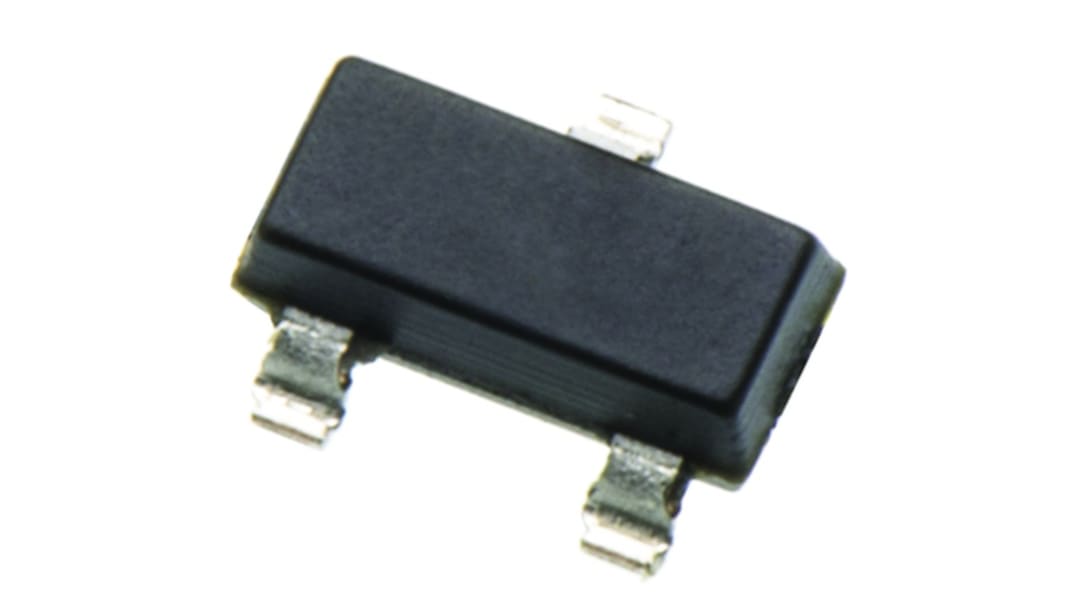

Interruptor de sensor de efecto Hall, A1102ELHLT-T, SOT-23 3 pines Sensores de efecto Hall

Los interruptores de efecto Hall A1101/2/3/4 y A1106 de Allegro se producen con la tecnología BiCMOS, que permite un tiempo de encendido rápido y un funcionamiento con bajo nivel de ruido. La programación del dispositivo se realiza tras el encapsulado para garantizar una mayor precisión del punto de conmutación, eliminando offsets que pueden inducirse por la tensión del encapsulado.

Las geometrías de elemento Hall únicas y los amplificadores de offset bajas minimizan el ruido y reducen la tensión de offset residual que generalmente provoca la sobremoldura y la tensión térmica del dispositivo.

Los interruptores A1101/2/3/4 y A1106 de Allegro incorporan regulador de tensión, generador de tensión de efecto Hall, amplificador de señal pequeña, disparador Schmitt y transistores de salida NMOS.

El regulador de tensión integrado permite el funcionamiento de 3,8 V a 24 V y los circuitos de protección integrados proporcionan una tensión nominal máxima absoluta de ±30 V. Todos los dispositivos de la familia son idénticos, excepto por los puntos de conmutación magnéticos.

Funcionamiento en tiempo continuo con tiempo de encendido rápido bajo nivel de ruido
Funcionamiento estable en toda la gama de temperaturas de funcionamiento
Protección contra polaridad inversa
Fiabilidad de estado sólido
Programado en fábrica al final de línea para un óptimo rendimiento
Rendimiento EMC resistente
Grado de ESD alto
Estabilidad del regulador sin condensador de derivación

Sensores de efecto Hall, Allegro MicroSystems
