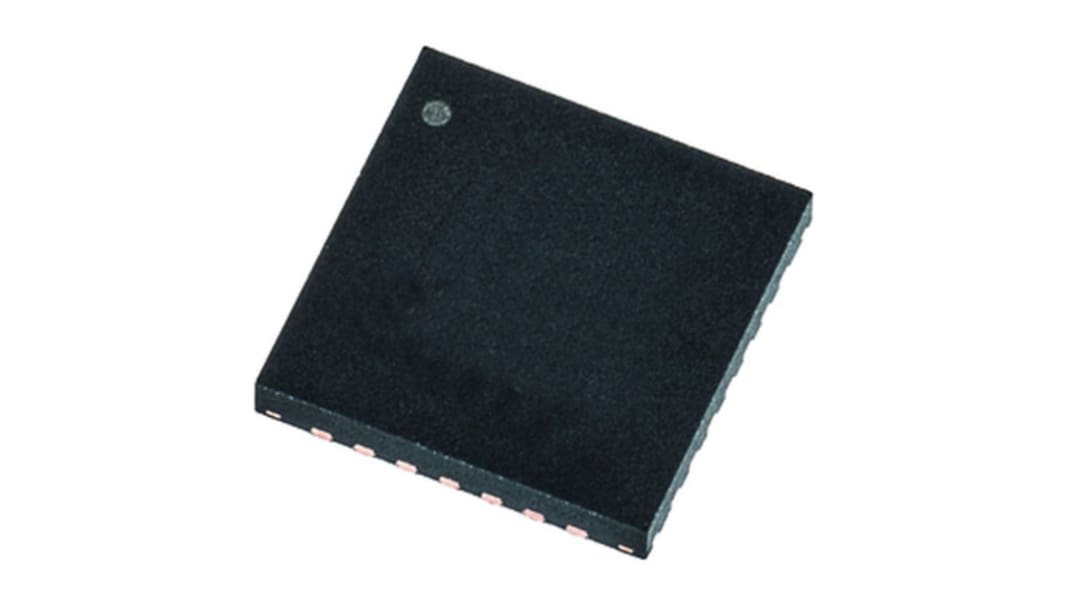

CI de transceptor RF AX5043-1-TA05, AFSK, ASK, FM, FSK, GFSK, GMSK, MSK, PSK, QFSK, QFN 28 pines Transceptor IF/ISM bajo

Los modelos AX5043 y AX5243 son transceptores RF de un chip, multicanal, de banda estrecha para sistemas de radio con licencia y sin licencia de 27 a 1.050 MHz.

Frecuencias de funcionamiento de RF: 27 a 1050 MHz
Potencia de salida RF: hasta +16 dBm
Sensibilidad del receptor: -137 dBm @ 100bps, FSK 868MHz con FEC
Modulación: FSK, MSK, 4-FSK, GFSK, GMSK, ASK o PSK
Tasa de datos OTA: 125 kbps
Salto de canal a 2000 saltos/s
Corrección de errores hacia delante (FEC) opcional
Recepción y transmisión de paquetes totalmente automáticas
Unidades de emparejamiento separadas para Byte de Preámbulo, Palabra de Sincronización y Dirección
Admite tramas HDLC, Raw, Wireless M-Bus y tramas definidas arbitrariamente
Seguimiento automático del nivel de ruido del canal
Salida Tx monofásica adicional para utilizar con un PA externo (AX5043 solo)
FIFO de datos Tx y Rx de 256 bytes
Despertador por radio
Detección de caídas de tensión
Comunicación con el host: serie SPI
Modo sencillo de «sustitución de cable» disponible mediante clavijas separadas de E/S de datos serie y de reloj (AX5043 solo)
ADC 1MS/s de 10 bits
Fuente de alimentación: +1,8 V a +3,6 Vdc
Rango de temperaturas de funcionamiento: -40 a +85 °C
Compatible con: Protocolos inalámbricos M-Bus, POCSAG, FLEX, KNX, Sigfox, Z-Wave y enocean
Aplicaciones: Telemetría, AMR, Redes inalámbricas, M-Bus inalámbrico, Control de accesos, Automatización de edificios, Comunicación para el Internet de las cosas (IoT)

FCC, ETSI, Wireless-M-Bus
