Codificador giratorio mecánico Broadcom

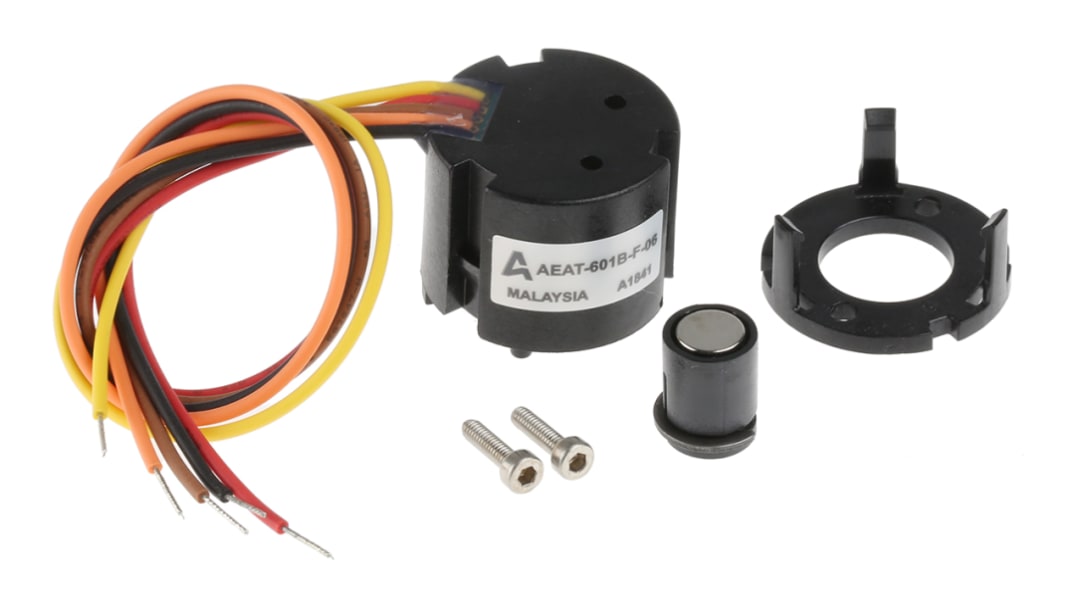

El AEAT-601B es un codificador de cuadratura giratorio de bajo coste que convierte la rotación de un eje en una serie de impulsos en 3 canales de salida digitales. Un microcontrolador adecuado puede calcular la posición angular, la velocidad y la dirección de rotación a partir de las dos señales en cuadratura de fase y el canal de índice de un pulso por revolución. El uso de la tecnología magnética para el control del movimiento y las actividades de detección permite prescindir de contactos mecánicos y evita que el dispositivo se deteriore por el desgaste mecánico. La velocidad de rotación máxima del codificador suele depender únicamente de la velocidad admitida por la aplicación.

Salida en cuadratura TTL de 2 canales + índice
Resolución: 256 ppr (CPR)
Velocidad de rotación máx. (mecánica): 12.000 rpm
Velocidad de rotación máx. (eléctrica): 7.000 rpm
Rango de temperaturas de funcionamiento: -40 °C a +125 °C
Tensión de alimentación: +4,5 a +5,5 V
Diámetro del eje: 6 mm
Longitud del eje: 8,5 ±1,0 mm
Aplicaciones: control de velocidades del eje, control de bucle cerrado (PID) de motores dc, robots, automatización

• montaje sencillo y sin necesidad de ajuste de señal
