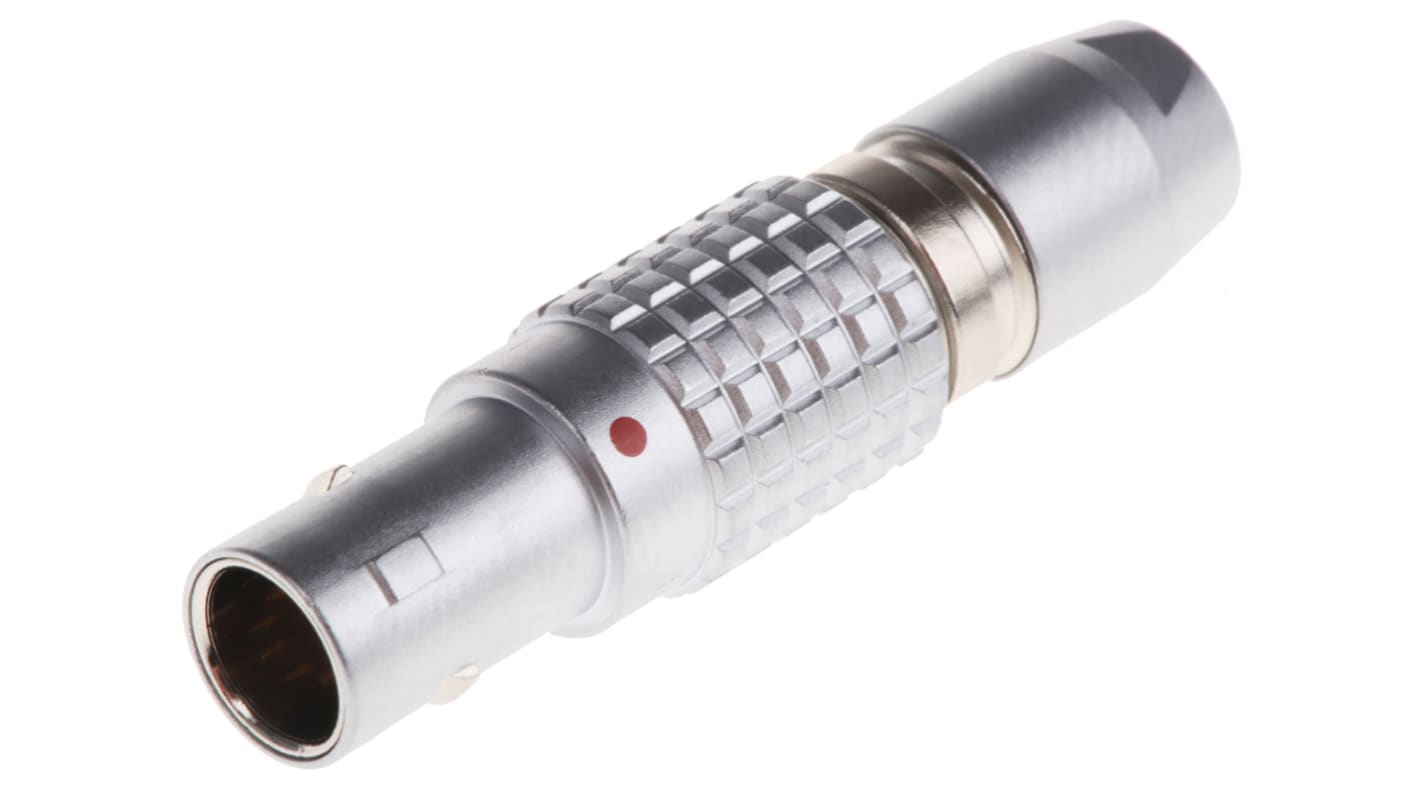

Conector circular Lemo macho serie 0B de 5 vías macho, tamaño carcasa 0, montaje aéreo, IP50

Lemo presenta una gama de conectores industriales circulares de metal de las series 0B y 1B. Diseñados para montaje en cable, los conectores macho rectos disponen de un mecanismo de bloqueo automático de inserción-extracción único para un acoplamiento seguro. De diseño compacto, los conectores circulares industriales tienen codificación G para mayor densidad de contactos y evitar la alineación de los contactos. Con apantallamiento de 360° para mejorar el rendimiento EMI, las series 0B y 1B de conectores de cable son ideales para señales y datos sin interferencias y alta precisión. Los conectores macho aéreos se acoplan a conectores hembra de montaje en panel o PCB.

Sistema De Conexión De Bloqueo Automático Lemo Push-Pull

El sistema de bloqueo automático es una solución de retención sencilla y eficaz que proporciona una protección completa contra vibraciones, impactos o cualquier tipo de tracción del cable.

Activación del sistema

Para iniciar el sistema de bloqueo automático, el conector macho se inserta axialmente en su mitad de acoplamiento. Una vez que se ha fijado firmemente en su lugar a través de los pestillos internos, la conexión es prácticamente imposible de romper. Ninguna cantidad de tirar del cable o de cualquier otra parte del cuerpo del conector liberará las dos partes.

Desactivación del sistema

Si es necesario romper la conexión, una simple tracción axial del manguito de liberación del cuerpo exterior del conector desengancha el mecanismo interno. A continuación, el enchufe se puede retirar del enchufe que separa las dos mitades.

• Protección de estanqueidad IP 50 cuando está acoplado
• Amplio rango de temperaturas de -55 °C a 250 °C.
• codificación G para la alineación del conector
• un mecanismo de bloqueo automático de inserción-extracción seguro
• apantallamiento de 360° para apantallamiento EMC completo
• Terminación con soldadura
• Contactos de latón chapados en oro
• variantes de 2, 3, 4, 5, 6 y 7 polos

Gracias al tamaño compacto del conector, los conectores macho apantallados son ideales para aplicaciones en el sector de electrónica industrial. Algunos de los usos más comunes son:

• Equipos de prueba y medida
• Sensores, interruptores y actuadores
• Instrumentación
• Dispositivos médicos
• Audio / vídeo
• Automatización

Con un índice de protección IP50, Lemo ofrece las series 0B y 1B y solo es adecuada para aplicaciones de interior que no están expuestas a los elementos. Son moderadamente resistentes al polvo, pero no impermeables y, por tanto, no deben utilizarse alrededor del agua ni en entornos hostiles

P: ¿Qué resistencia tienen los conectores?
A - Las series Lemo 0B y 1B de conectores circulares están fabricadas con materiales de ingeniería de alta calidad. Aunque son de tamaño pequeño, son increíblemente resistentes.
