- Código RS:
- 206-5051
- Fabricante:
- RS PRO
10 Disponible para entrega en 24/48 horas
Precio Unidad
16,96 €
(exc. IVA)
20,52 €
(inc.IVA)
Unidades | Por unidad |
1 - 4 | 16,96 € |
5 - 9 | 16,81 € |
10 - 49 | 16,47 € |
50 - 99 | 15,78 € |
100 + | 14,59 € |
- Código RS:
- 206-5051
- Fabricante:
- RS PRO
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- CN
Datos del Producto

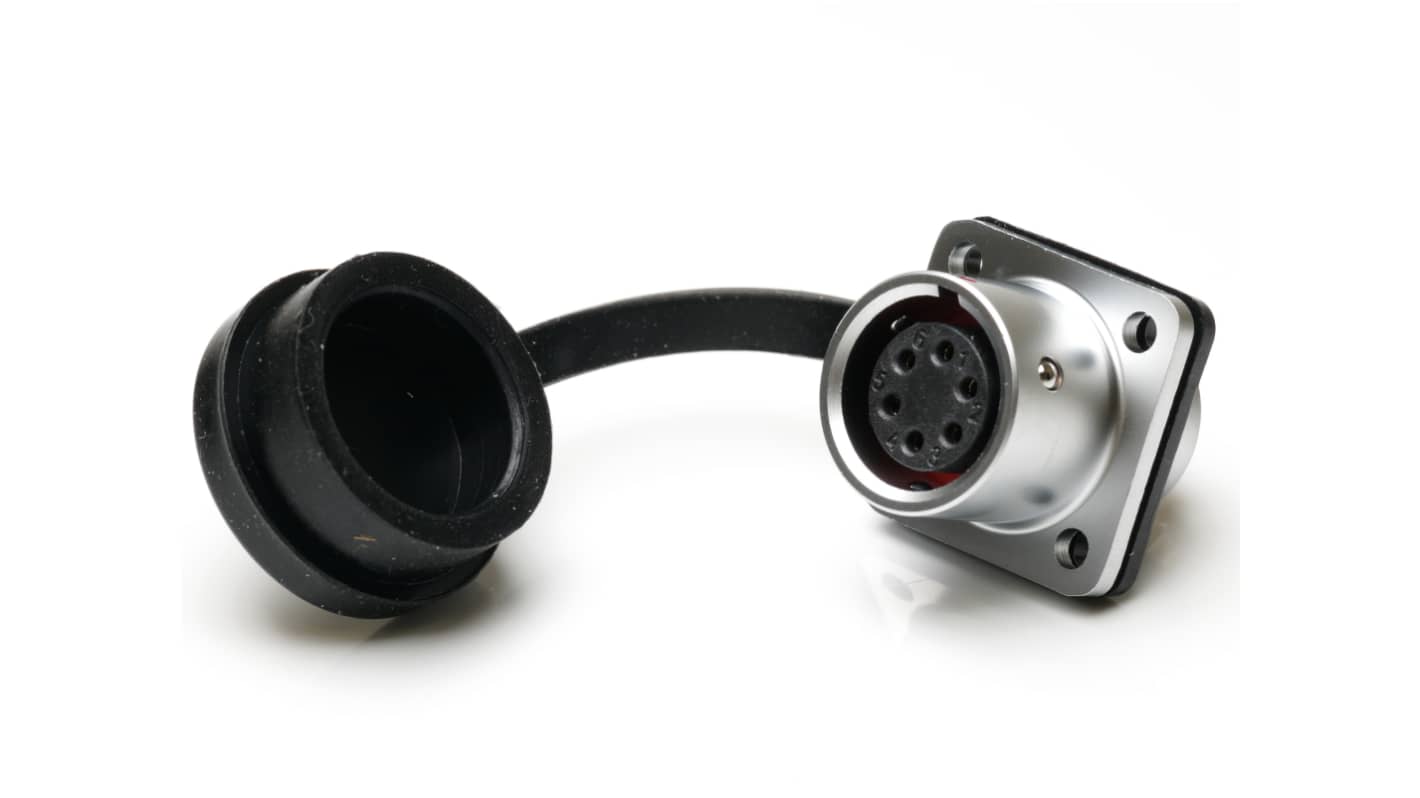

Conectores de cable de panel RS Pro SF1213 serie
RS Pro presenta una fantástica serie de conectores de montaje en panel fabricados con materiales de calidad, diseñados para usar con dispositivos médicos y equipos de prueba y medición. Estos conectores de montaje en panel con reborde cuadrado M12 están disponibles como contactos macho o hembra, con valor nominal de 125V con corriente nominal de 3A o 5A. Estos productos son ideales para crear su propio sistema de conectores personalizado donde se necesita una conexión estanca segura.
Instalación
Los conectores circulares son dispositivos de acoplamiento rápidos y fáciles de instalar, y el trabajo puede ser realizado por ingenieros o aficionados al bricolaje. Cada elemento debe montarse en un orden específico para conservar la integridad del índice de protección IP67 y una instalación profesional. El cable y el diámetro son componentes esenciales, por lo que antes de soldar asegúrese de que se utiliza el calibre de cable correcto (AWG) de acuerdo con el estándar de aplicación.
¿por qué debería elegir estos conectores circulares industriales?
La serie RS Pro SF1213 consta de conectores de inserción-extracción disponibles con conexiones de tipo conector macho o hembra, construidos para garantizar un alto rendimiento con una conexión estanca. Son populares entre los equipos de gama alta por su calidad y rendimiento. Durante la aplicación, los conectores se pueden utilizar para datos o alimentación, y son ideales para usar en aplicaciones médicas, de comunicaciones y de prueba y medición.
Características y ventajas
conectores de montaje en panel con reborde cuadrado SF1213
Tamaño del conector: M12
sistema de acoplamiento Push-Pull
los conectores macho y hembra están disponibles con cualquiera de los contactos macho o conectores hembra
versiones de 6, 7 y 9 polos
terminaciones de soldadura
Impermeables
interconexión con conectores de montaje en panel/cable
abertura en panel: 12 mm
diámetro exterior del cable: 4-6,5 mm, 5-8 mm
Tamaño del cable: 0,75/18, 0,5/20
Características
material de la carcasa: Latón chapado en cromo
material de contacto: Latón chapado en oro
resistencia de aislamiento: 2.000 MΩ
500 ciclos de conexión
rango de temperatura: -40∼+85 °C.
Potencia nominal de tensión: 125 V.
corriente nominal: De 3A a 5A
IP67
Opciones de conector macho de reborde cuadrado RS Pro
6 contactos, 5A, 125 V; código RS 206-50
7 contactos, 5A, 125 V; código RS 206-50
9 contactos, 3A, 125 V; código RS 206-50
Opciones RS Pro de conector hembra de reborde
6 contactos, 5A, 125 V; código RS 206-50
7 contactos, 5A, 125 V; código RS 206-50
9 contactos, 3A, 125 V; código RS 206-50
Interconexión
Se conecta con conectores de montaje en panel/cable RS Pro SF1210
Aplicaciones
Adecuado para usar en aplicaciones médicas, de telecomunicaciones, de prueba y medición e industriales.
¿por qué debería elegir RS Pro para conectores circulares industriales?
RS Pro es nuestra propia gama de marcas y le ofrece una amplia gama de productos de alta calidad y excelente relación calidad-precio que le ofrecen más opciones. Con la confianza de ingenieros de todo el mundo, cada parte de cada producto RS Pro se ha probado rigurosamente conforme a los exigentes estándares del sector; solo se les otorga el sello RS Pro si confiamos en su calidad excepcional, lo que significa que también puede confiar en ellos.
Certificados
CE, ROHS
Especificaciones
Atributo | Valor |
---|---|
Número de Contactos | 6 |
Tipo de Montaje | Montaje en Panel |
Tamaño del Conector | M12 |
Conector Macho/Conector Hembra | Conector Hembra |
Método de Terminación | Soldador |
Índice de Protección IP | IP67 |
Valor Nominal de Corriente | 5A |
Serie | SF1213 |
Tensión Nominal | 125 V |
Material de la Carcasa | Latón chapado en cromo |
Revestimiento del Contacto | Oro |
Material del Contacto | Latón |
