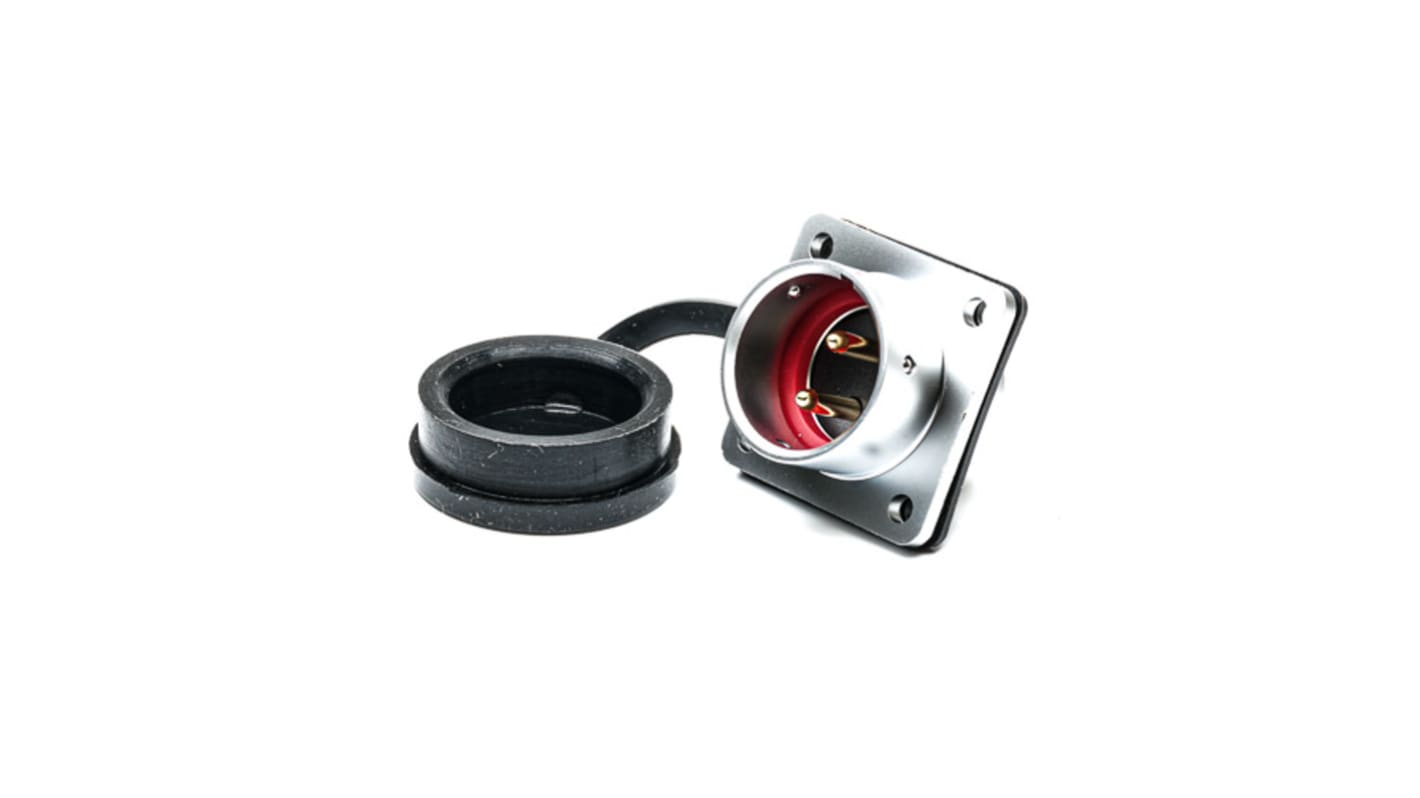

Conector circular RS PRO hembra de 2 vías macho, Montaje de Reborde, IP67

Código RS:: 206-5183
Fabricante:: RS PRO

Conector circular RS PRO hembra de 2 vías macho, Montaje de Reborde, IP67

Descuento aplicable por cantidad

Precio Unidad*

25,89 €

(exc. IVA)

31,33 €

(inc.IVA)

Entrega GRATUITA para pedidos superiores a 80,00 €

Disponible

Disponible(s) 10 unidad(es) para enviar desde otro centro de distribución

¿Necesitas comprar más? Introduce la nueva cantidad y clica en "Consultar fechas de entrega"

Unidad(es)	Por unidad
1 - 4	25,89 €
5 - 9	25,63 €
10 - 49	25,11 €
50 - 99	24,05 €
100 +	22,27 €

*precio indicativo

Código RS:: 206-5183
Fabricante:: RS PRO

Inicie sesión para descargar modelos CAD

Conectores RS Pro serie SF2013 de montaje

RS Pro presenta una fantástica serie de conectores de montaje en panel fabricados con materiales de calidad, diseñados para usar con dispositivos médicos y equipos de prueba y medición. Estos conectores de montaje en panel con reborde cuadrado M20 están disponibles como contactos macho o conectores hembra, con valor nominal de 400V o 500V con corriente nominal de 5A, 10A y 25A. Estos productos son ideales para crear su propio sistema de conectores personalizado donde se necesita una conexión estanca segura.

Instalación

Los conectores circulares son dispositivos de acoplamiento rápidos y fáciles de instalar, y el trabajo puede ser realizado por ingenieros o aficionados al bricolaje. Cada elemento debe montarse en un orden específico para conservar la integridad del índice de protección IP67 y una instalación profesional. El cable y el diámetro son componentes esenciales, por lo que antes de soldar asegúrese de que se utiliza el calibre de cable correcto (AWG) de acuerdo con el estándar de aplicación.

¿por qué debería elegir estos conectores circulares industriales?

La serie RS Pro SF2013 consta de conectores de montaje en panel con reborde cuadrado de inserción-extracción disponibles con conexiones de tipo conector macho o hembra, construidos para garantizar un alto rendimiento con una conexión estanca. Son populares entre los equipos de gama alta por su calidad y rendimiento. Durante la aplicación, los conectores se pueden utilizar para datos o alimentación, y son ideales para usar en aplicaciones médicas, de comunicaciones y de prueba y medición.

Características y ventajas

• serie SF2013

• conectores de montaje en panel con reborde cuadrado

• Tamaño del conector: M20

• sistema de acoplamiento Push-Pull

• Tipo: Conector macho o hembra

• 2, 3, 4, 5, 7, versiones de 9 o 12 polos

• terminaciones de soldadura o de tornillo

• Impermeables

• interconexión con conectores de montaje en panel/cable

• abertura del orificio del panel: 20 mm

• diámetro exterior del cable: 8-12 mm

• Tamaño del cable para soldadura: 4/11 mm², 2/14 mm², 0.75/18 mm²

• Tamaño de cable para tornillo (2, 3 y 4 polos): 1,5/15 mm²

• tapa antipolvo incluida

Características

• material de la carcasa: Latón chapado en cromo

• material de contacto: Latón chapado en oro

• resistencia de aislamiento: 2.000 MΩ

• >500 ciclos de inserción

• rango de temperatura: -40∼+85 °C.

• Potencia nominal de tensión: 400 V, 500 V.

• corriente nominal: 5A, 10A, 25A

• IP67

Opciones de conector macho aéreo de montaje en panel con reborde cuadrado y conector macho RS Pro - Terminación roscada

• 2 contactos, 25A, 500 V; código RS 206-5

• 3 contactos, 25A, 500 V; código RS 206-5186

• 4 contactos, 25A, 500 V; código RS 206-5189

Opciones de conector aéreo de montaje en panel con reborde cuadrado y conector hembra RS Pro - Terminación roscada

• 2 conectores hembra, 25A, 500 V; código RS 206-5

• 3 conectores hembra, 25A, 500 V; código RS 206-5

• 4 conectores hembra, 25A, 500 V; código RS 206-5

Opciones de conector macho aéreo de montaje en panel con reborde cuadrado y conector macho RS Pro - Terminación de soldadura

• 2 contactos, 25A, 500 V; código RS 206-5183

• 3 contactos, 25A, 500 V; código RS 206-5

• 4 contactos, 25A, 500 V; código RS 206-5

• 5 contactos, 10A, 500 V; código RS 206-5

• 7 contactos, 10A, 500 V; código RS 206-5

• 9 contactos, 5A, 400 V; código RS 206-5

• 12 contactos, 5A, 400 V; código RS 206-5182

Opciones de conector de cable de montaje en panel con reborde cuadrado y conector hembra RS Pro - Terminación de soldadura

• 2 conectores hembra, 25A, 500 V; código RS 206-5

• 3 conectores hembra, 25A, 500 V; código RS 206-5

• 4 conectores hembra, 25A, 500 V; código RS 206-5

• 5 conectores hembra, 10A, 500 V; código RS 206-5202

• 7 conectores hembra, 10A, 500 V; código RS 206-5203

• 9 conectores hembra, 5A, 400 V; código RS 206-5

• conector hembra 12, 5A, 400 V; código RS 206-5193

Interconexión

• interconexiones con conectores de montaje aéreo RS Pro SF2010

Aplicaciones

Adecuado para usar en aplicaciones médicas, de telecomunicaciones, de prueba y medición e industriales.

¿por qué debería elegir RS Pro para conectores circulares industriales?

RS Pro es nuestra propia gama de marcas y le ofrece una amplia gama de productos de alta calidad y excelente relación calidad-precio que le ofrecen más opciones. Con la confianza de ingenieros de todo el mundo, cada parte de cada producto RS Pro se ha probado rigurosamente conforme a los exigentes estándares del sector; solo se les otorga el sello RS Pro si confiamos en su calidad excepcional, lo que significa que también puede confiar en ellos.

Certificados

CE, ROHS

Atributo	Valor
Número de Contactos	2
Tipo de Montaje	Montaje de Reborde
Tamaño del Conector	M20
Conector Macho/Conector Hembra	Conector Hembra
Género del Contacto	Macho
Método de Terminación	Soldador
Índice de Protección IP	IP67
Valor Nominal de Corriente	25A
Orientación del Cuerpo	Recto
Serie	SF20
Tensión Nominal	500V
Tipo de Unión	Presionar-Tirar
Material de la Carcasa	Latón chapado en cromo
Formato del Polo	2P
Protección Contra Tirones	No
Revestimiento del Contacto	Oro
Temperatura Máxima de Funcionamiento	85°C
Temperatura Mínima de Funcionamiento	-40°C
Material del Contacto	Latón
