Conector de acoplamiento de cableado RS PRO, 22 → 16 AWG 16AWG 1.5mm² 22AWG 0.5mm², Rojo

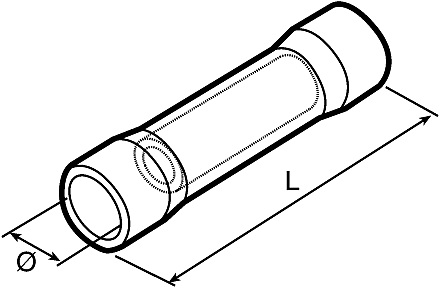

RS Pro presenta una selección de casquillos aislados o conectores de tope diseñados para crimpar cables eléctricos. Los terminales en forma de tubo actúan como una unión de cable sin soldadura que permite que la corriente eléctrica fluya de manera segura de un cable a otro. Diseñada profesionalmente con materiales de alta calidad, RS PRO presenta una gama de terminales de empalme que se utilizan para reparar, cambiar o alargar circuitos eléctricos.

La gama RS Pro de terminales de empalme de crimpado aislados es fácil de terminar, una vez pelado el cable, basta con guiar los cables en cada extremo del tubo de cobre y crimpar con una herramienta adecuada. La conexión eléctrica de estilo de compresión proporciona una buena resistencia a la tracción al tiempo que mantiene el máximo contacto con el cable. Fabricados en cobre de alta calidad con un aislamiento de nylon o vinilo con código de colores, la serie RS Pro de terminales de empalme es una adición esencial para cualquier kit de herramientas de electricista.

La funda para conectores o terminales aislados está codificada por colores para facilitar la identificación del tamaño del cable. Los colores de los conectores están relacionados con un rango de cables que el terminal puede aceptar. Los tamaños se pueden indicar en CSA (área de sección transversal) o AWG (calibre de cable americano)

• Amarillo mini = 0,2 - 0,5 mm² o 26-22AWG
• Rojo 0,5 - 1,0 mm² o 22-16AWG
• Azul 1,5 - 2,5 mm² o 16-14AWG
• Amarillo 2,5 - 6,5 mm² o 12-10AWG

• tubo de cobre estañado
• amplio rango de temperaturas: -20 °C a +105 °C.
• material aislante de nylon o vinilo de alta calidad (aislamiento de nylon solo para terminales amarillos pequeños)
• Código de colores para facilitar la identificación del tamaño del cable
• Fácil de crimpar con una herramienta de carraca.
• terminación Durable y confiable
• extremadamente rentable

Los terminales aislados han existido durante muchos años, se originaron en la necesidad de un método sin soldadura para terminar el cableado en equipos militares. Los crimpados de empalme se utilizan en una amplia gama de aplicaciones industriales, comerciales y domésticas. Se pueden encontrar casi en cualquier lugar donde se requiera una conexión eléctrica. Algunas de las más comunes son:

• Sistemas de control industrial
• sector de automoción y transporte
• Construcción de máquinas
• equipos eléctricos y electrónicos
• aparatos domésticos y comerciales

Preguntas frecuentes

¿hay alguna herramienta de crimpado que pueda utilizar para crimpar los conectores a tope?
Cualquier herramienta de crimpado tipo carraca de buena calidad o herramienta de alicates diseñada para terminales de empalme sería suficiente. RS Pro ofrece una gama de herramientas fiables y rentables. Consulte la referencia típica 534-806.

¿Cuál es la diferencia entre las herramientas de crimpado aisladas y no aisladas?
Las herramientas de crimpado sin aislamiento se utilizan normalmente para aplicaciones generales, mientras que las herramientas de crimpado aisladas se han probado con VDE hasta 1.000 V, diseñadas para usar donde hay corriente eléctrica.

¿por qué RS Pro?
RS Pro es nuestra propia gama de marcas y le ofrece una amplia gama de productos de alta calidad y excelente relación calidad-precio que le ofrecen más opciones. Con la confianza de ingenieros de todo el mundo, cada parte de cada producto RS Pro se ha probado rigurosamente conforme a los exigentes estándares del sector; solo se les otorga el sello de aprobación RS Pro si confiamos en su calidad excepcional, lo que significa que también puede confiar en ellos.

UL (E125401)
