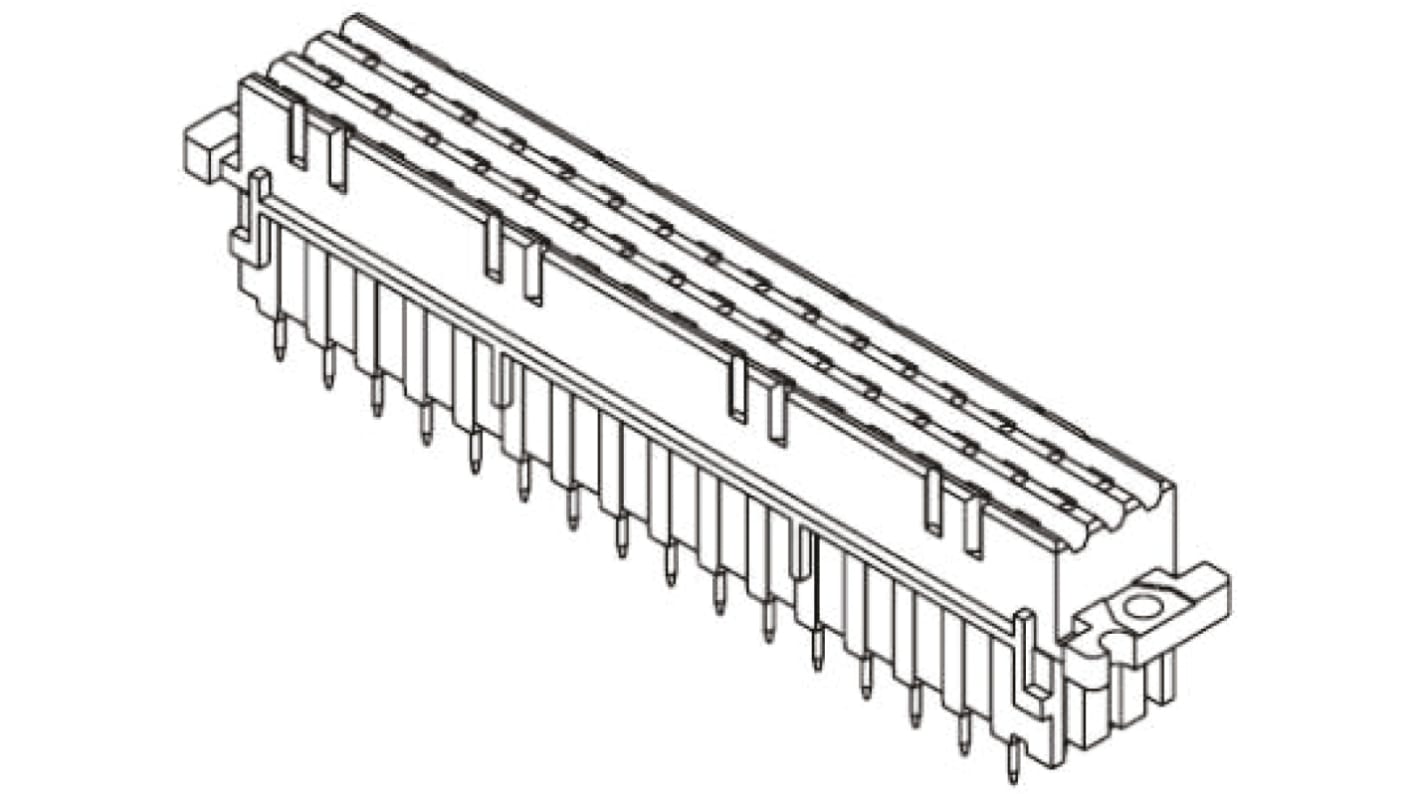

Conector DIN 41612 Recta HARTING de 48 contactos serie 09 06, paso 5.08 mm, clase Clase C1 Hembra
- Código RS:
- 923-1795
- Nº ref. fabric.:
- 09062482835
- Fabricante:
- HARTING
Descuento aplicable por cantidad
Ver precios por cantidadSubtotal (1 caja de 20 unidades)*
220,06 €
(exc. IVA)
266,28 €
(inc.IVA)
Entrega GRATUITA para pedidos superiores a 95,00 €
Disponible
- Disponible(s) 40 unidad(es) para enviar desde otro centro de distribución
¿Necesitas comprar más? Introduce la nueva cantidad y clica en "Consultar fechas de entrega"
Unidad(es) | Por unidad | Por Caja* |
|---|---|---|
| 20 - 80 | 11,003 € | 220,06 € |
| 100 - 180 | 9,353 € | 187,06 € |
| 200 - 480 | 8,89 € | 177,80 € |
| 500 - 980 | 8,355 € | 167,10 € |
| 1000 + | 8,142 € | 162,84 € |
*precio indicativo
- Código RS:
- 923-1795
- Nº ref. fabric.:
- 09062482835
- Fabricante:
- HARTING
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | HARTING | |
| Número de Contactos | 48 | |
| Tipo de producto | Conector DIN 41612 | |
| Corriente | 6A | |
| Número de filas | 3 | |
| Orientación | Recta | |
| Tensión | 125V ac | |
| Género del conector | Hembra | |
| Carga de fila | D, B, Z | |
| Tipo Sub | F | |
| Tipo de Terminación | Soldadura | |
| Paso | 5.08mm | |
| Contacto chapado | Oro sobre níquel | |
| Temperatura de Funcionamiento Mínima | -55°C | |
| Clase | Clase C1 | |
| Temperatura de funcionamiento máxima | 125°C | |
| Género del contacto | Hembra | |
| Material de los contactos | Aleación de cobre | |
| Certificaciones y estándares | No | |
| Resistencia de contacto máxima | 15mΩ | |
| Serie | 09 06 | |
| Material de la carcasa | Termoplástico | |
| Seleccionar todo | ||
|---|---|---|
Marca HARTING | ||
Número de Contactos 48 | ||
Tipo de producto Conector DIN 41612 | ||
Corriente 6A | ||
Número de filas 3 | ||
Orientación Recta | ||
Tensión 125V ac | ||
Género del conector Hembra | ||
Carga de fila D, B, Z | ||
Tipo Sub F | ||
Tipo de Terminación Soldadura | ||
Paso 5.08mm | ||
Contacto chapado Oro sobre níquel | ||
Temperatura de Funcionamiento Mínima -55°C | ||
Clase Clase C1 | ||
Temperatura de funcionamiento máxima 125°C | ||
Género del contacto Hembra | ||
Material de los contactos Aleación de cobre | ||
Certificaciones y estándares No | ||
Resistencia de contacto máxima 15mΩ | ||
Serie 09 06 | ||
Material de la carcasa Termoplástico | ||
- COO (País de Origen):
- RO
Conectores de alimentación de tarjeta madre posterior tipo F Harting DIN 41612
Una gama duradera de conectores de borde de alimentación de placa posterior tipo F DIN 41612 adecuados para muchas aplicaciones, incluidos el transporte ferroviario y las fuentes de alimentación, lo que permite conexiones de placa a placa y cable a placa fiables. Robusto y resistente al desgaste y disponible en una gran variedad de métodos de terminación.Los
códigos RS 757-7939, 757-7910, 757-7914, 757-7973, 757-7923 y 757-7982 están homologados para ferrocarriles con una clasificación ferroviaria de NFF 16-101, índice de humo: F1, clase de inflamabilidad: I2
Paso de contacto de 5,08 mm
Temperatura de funcionamiento: -55 a +125 °C
6 A máx. por contacto
Resistencia de contacto hasta 15 mΩ
Resina de termoplástico, reforzado con fibra de vidrio
Contactos de aleación de cobre
Gama de alta corriente de Harting
Una gama de conectores de borde indirecto macho y hembra de 15, 32 y 48 vías de alta corriente DIN 41612, especialmente adecuados para utilizar en tarjetas de control y fuentes de alimentación que se pueden integrar en sistemas subrack estándar.
Note
Para conocer las herramientas de crimpado adecuadas, cuando corresponda, consulte el código RS 740-6666 y la matriz de terminación 740-6663
