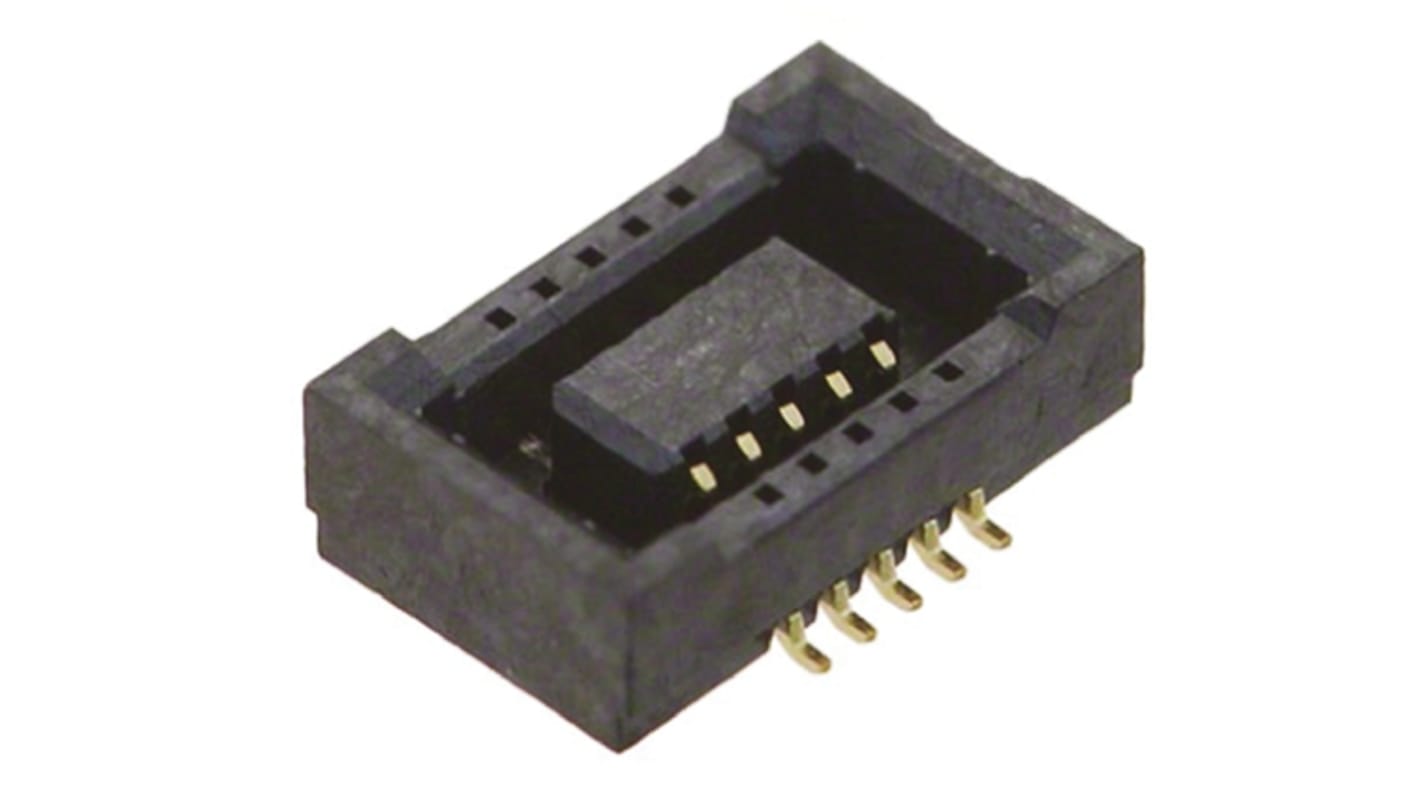

Conector hembra para PCB Hirose serie DF40, de 10 vías en 2 filas, paso 0.4mm, 30 V, 300mA, Montaje Superficial, para

Conectores macho y hembra placa a placa y placa a FPC de 0,4 mm serie DF40 con diseño compacto, de perfil bajo y alta densidad. La anchura de estos conectores es de un mínimo de 3,38 mm pero hay suficiente espacio para una área de vacío para captación y colocación. Estos conectores de la serie DF40 están disponibles con una gama de alturas de apilado de 1,5 mm a 4,0 mm para montaje de alta densidad y versatilidad de diseño. Los contactos de estos conectores de la serie DF40 ofrecen alta fiabilidad de contacto con una longitud de acoplamiento efectiva de 0,45 mm en la altura de apilado más baja de 1,5 mm. Barreras chapadas de níquel protegen las áreas de contacto de mecha de soldadura. Estos conectores DF40 de 0,4 mm disponen de un mecanismo de bloqueo para evitar desconexiones accidentales. Una vez completado el acoplamiento, se produce un "clic" para proporcionar garantía de inserción. Las estrías de guía del conector permiten al conector autoalinearse 0,33 mm durante el acoplamiento. Estos conectores DF40 tienen una estructura reforzada con estrías amortiguadoras que ayudan a proteger contra daños causados por golpes o vibraciones. Cuando está acoplado, la carcasa de estos conectores DF40 cubren los contactos para protegerlos de polvo y suciedad y evitar cortocircuitos. Los cables de montaje superficial están colocados cerca del conector, lo que también evita que los contaminantes causen cortocircuitos en los contactos expuestos

• Diseño de perfil bajo, alta densidad
• Amplia gama de alturas de apilado
• Alta fiabilidad de contacto
• Barreras chapadas en níquel para evitar efecto mecha
• Mecanismo de bloqueo con clic audible para garantía de inserción
• Nervaduras guía para autoalineación de 0,33 mm
• Estructura reforzada con estrías de amortiguación
• Diseño resistente a contaminación

Los conectores placa a placa serie DF40 de 0,4 mm con su diseño de alta densidad y un rendimiento fiable son ideales para usar en dispositivos en miniatura. Las aplicaciones incluyen teléfonos móviles, juegos de chips de desarrollador, pantallas LCD, ordenadores portátiles y teclados

Para ver conectores SMT DF40 de acoplamiento, consulte el código RS 772-6737 típico.

Hirose de 0,4 mm - DF40
