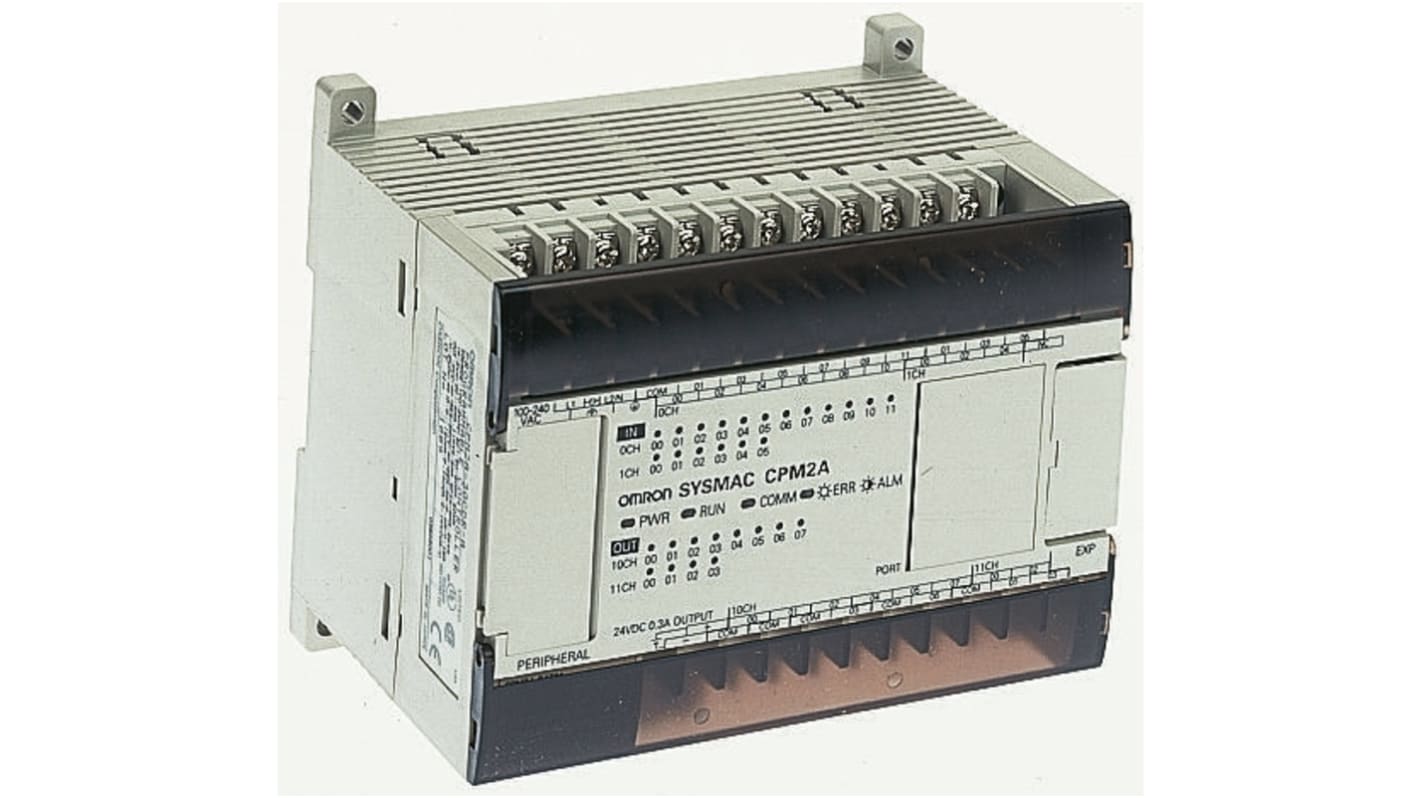

Controlador lógico Omron CPM2A, 36 (dc) entradas tipo dc, 24 (transistor) salidas tipo Transistor, comunicación
- Código RS:
- 365-1213
- Nº ref. fabric.:
- CPM2A60CDT1D
- Fabricante:
- Omron
Producto Descatalogado
- Código RS:
- 365-1213
- Nº ref. fabric.:
- CPM2A60CDT1D
- Fabricante:
- Omron
Documentación Técnica
Legislación y Conformidad
Estado RoHS: No aplica
Datos del Producto
CPU CPM2A
CPM2A complementa CPM1A con funciones sofisticadas adicionales. Múltiples contadores de alta velocidad para aplicaciones de empaquetado de alta velocidad. Y analógico para numerosas aplicaciones de velocidad variable
Disponible en unidades principales de E/S de 20, 30, 40 y 60
120 puntos máximos de E/S
Duplique la memoria de CPM1A
Reloj de tiempo real/calendario y RAM con backup de batería
Puertos de programación y RS232C
Regletas de terminales extraíbles
Capacidad de 4K palabras
Memoria de datos de 2K palabras
Contador de alta velocidad de 20 kHz
2 salidas de pulsos de 10 kHz
Función sincronizada de entrada/salida de pulso
Interrupciones de alta velocidad
Reemplaza la gama descatalogada de PLC CH
Instrucción de programación avanzada PID/PWM/ACCEL/DECEL
La conexión simultánea de un HMI de Omron y la herramienta de programación se puede lograr utilizando el puerto adicional RS232
Salida nominal/punto: 2 A a 250 Vac/24 Vdc (excepto los códigos RS 365-1156, 365-1184 y 365-1213 que son 0,3 A a 4,5 a 30 Vdc)
Disponible en unidades principales de E/S de 20, 30, 40 y 60
120 puntos máximos de E/S
Duplique la memoria de CPM1A
Reloj de tiempo real/calendario y RAM con backup de batería
Puertos de programación y RS232C
Regletas de terminales extraíbles
Capacidad de 4K palabras
Memoria de datos de 2K palabras
Contador de alta velocidad de 20 kHz
2 salidas de pulsos de 10 kHz
Función sincronizada de entrada/salida de pulso
Interrupciones de alta velocidad
Reemplaza la gama descatalogada de PLC CH
Instrucción de programación avanzada PID/PWM/ACCEL/DECEL
La conexión simultánea de un HMI de Omron y la herramienta de programación se puede lograr utilizando el puerto adicional RS232
Salida nominal/punto: 2 A a 250 Vac/24 Vdc (excepto los códigos RS 365-1156, 365-1184 y 365-1213 que son 0,3 A a 4,5 a 30 Vdc)
Unidades base Omron CPM1A/2A/2C
Familia PLC de microtamaño CPM1A, 2A y 2C para toda clase de control de la máquina donde el espacio es fundamental. Programación mediante CX-Programmer, software CX-Programmer Junior, software Syswin o una consola de programación portátil.
Puerto de programación y entradas de aislamiento óptico
Interrupción de procesamiento, conexión de codificador y contadores de alta velocidad
Interrupción de procesamiento, conexión de codificador y contadores de alta velocidad
Expansión de E/S de pulsos, digital y analógica
Protección por contraseña
Protección por contraseña
Especificaciones
Atributo | Valor |
---|---|
Serie del Fabricante | CPM2A |
Número de Entradas | 36 (dc) |
Tipo de Salida | Transistor |
Para Uso con | Serie SYSMAC CPM2A |
Tipo de Entrada | dc |
Categoría de Tensión | 20,4 → 26,4 Vdc |
Número de Salidas | 24 (transistor) |
Tipo de Red | CompoBus/S |
Anchura | 90mm |
Tipo de Montaje | Carril DIN |
Idioma de Programación Utilizado | Ladder Logic |
Número de Puertos de Comunicación | 2 |
Corriente de Salida | 4,8 (por unidad) A, 800 (por común) mA |
Temperatura de Funcionamiento Máxima | +55°C |
Longitud | 130mm |
Profundidad | 55mm |
Memoria | 2.048 palabras (memoria de datos), 4.096 palabras (memoria de programa) |
Tipo de Puerto de Comunicación | Periférico, RS232C |
Dimensiones | 130 x 90 x 55 mm |
Reserva de la Batería | Sí |
Temperatura de Funcionamiento Mínima | 0°C |
Interfaz de Programación | Ordenador |
Capacidad del Programa | 4096 palabras |
