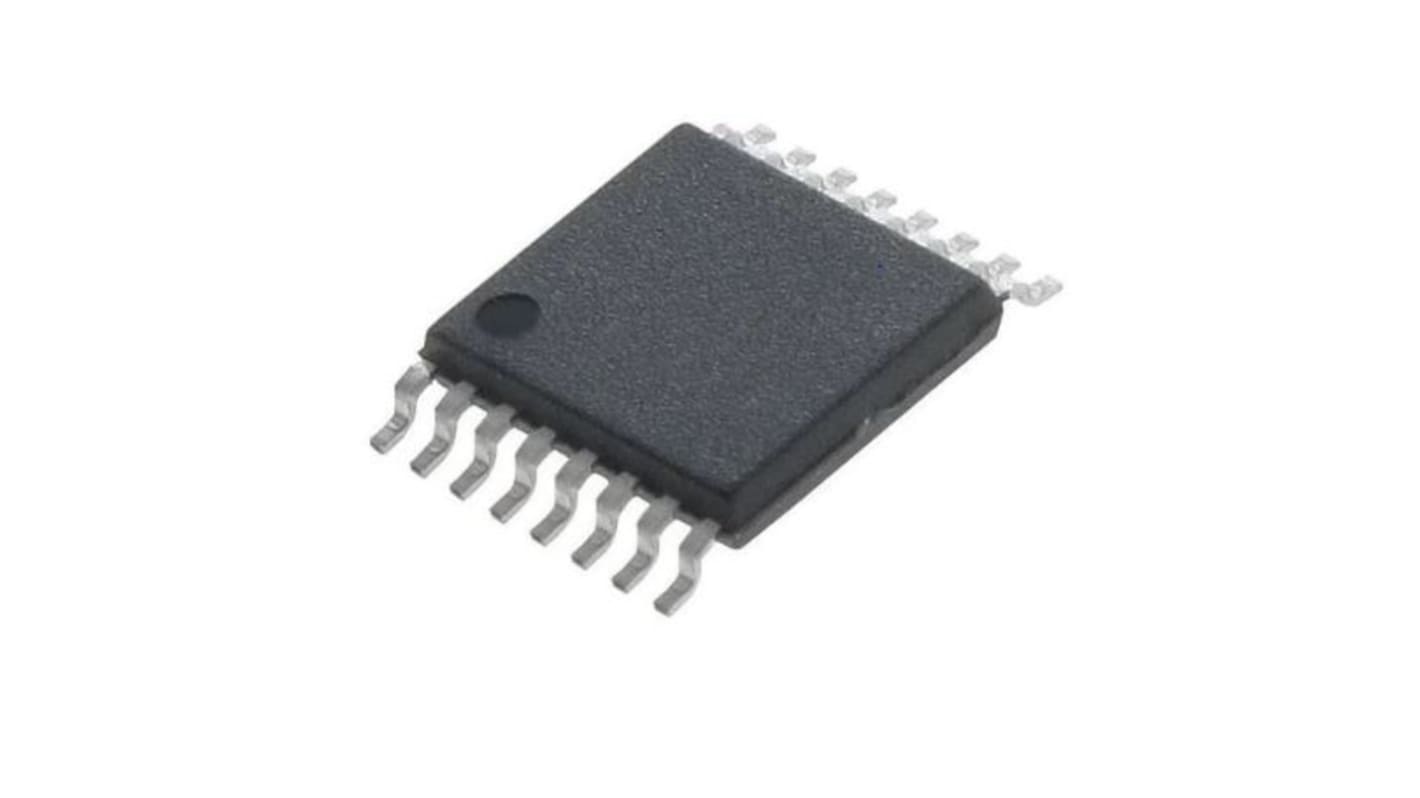

Búfer de reloj 85104AGILF, 5-Entradas TSSOP, 20-Pines
- Código RS:
- 216-6209
- Nº ref. fabric.:
- 85104AGILF
- Fabricante:
- Renesas Electronics
Subtotal (1 tubo de 74 unidades)*
681,244 €
(exc. IVA)
824,286 €
(inc.IVA)
Disponibilidad de stock no accesible
Unidad(es) | Por unidad | Por Tubo* |
|---|---|---|
| 74 + | 9,206 € | 681,24 € |
*precio indicativo
- Código RS:
- 216-6209
- Nº ref. fabric.:
- 85104AGILF
- Fabricante:
- Renesas Electronics
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | Renesas Electronics | |
| Función Lógica | Búfer de reloj | |
| Número de Entradas del Reloj | 5 | |
| Tipo de Encapsulado | TSSOP | |
| Conteo de Pines | 20 | |
| Seleccionar todo | ||
|---|---|---|
Marca Renesas Electronics | ||
Función Lógica Búfer de reloj | ||
Número de Entradas del Reloj 5 | ||
Tipo de Encapsulado TSSOP | ||
Conteo de Pines 20 | ||
Renesas Electronics 85104I es un búfer fanout HCSL de 1 a 4 diferencial/LVCMOS a 0,7 V de alto rendimiento y bajo diferencial de desviación. El 85104I tiene dos entradas de reloj seleccionables. El par CLK0, nCLK0 puede aceptar la mayoría de niveles de entrada diferencial estándar. El CLK1 de un extremo puede aceptar niveles de entrada LVCMOS o LVTTL. La activación de reloj se sincroniza internamente para eliminar los pulsos de reloj de runt en las salidas durante la aserción/desaserción asíncrona del contacto de activación de reloj.
Cuatro salidas HCSL diferenciales de 0,7 V.
Entradas CLK0, nCLK0 o LVCMOS diferenciales seleccionables
El par CLK0, nCLK0 puede aceptar el siguiente diferencial
Niveles de entrada: LVPECL, LVDS, LVHSTL, HCSL
CLK1 puede aceptar los siguientes niveles de entrada:
LVCMOS o LVTTL
Frecuencia de salida máxima: 500MHz
Traduce cualquier señal de entrada de un extremo a 3,3 V.
Niveles HCSL con polarización de resistencia en entrada nCLK
Desviación de salida: 100ps (máximo)
Desviación de pieza a pieza: 600PS (máximo)
Retardo de propagación: 3,2 ns (máximo)
Fluctuación de fase aditiva, RMS: 0,22 ps (típico)
Entradas CLK0, nCLK0 o LVCMOS diferenciales seleccionables
El par CLK0, nCLK0 puede aceptar el siguiente diferencial
Niveles de entrada: LVPECL, LVDS, LVHSTL, HCSL
CLK1 puede aceptar los siguientes niveles de entrada:
LVCMOS o LVTTL
Frecuencia de salida máxima: 500MHz
Traduce cualquier señal de entrada de un extremo a 3,3 V.
Niveles HCSL con polarización de resistencia en entrada nCLK
Desviación de salida: 100ps (máximo)
Desviación de pieza a pieza: 600PS (máximo)
Retardo de propagación: 3,2 ns (máximo)
Fluctuación de fase aditiva, RMS: 0,22 ps (típico)
