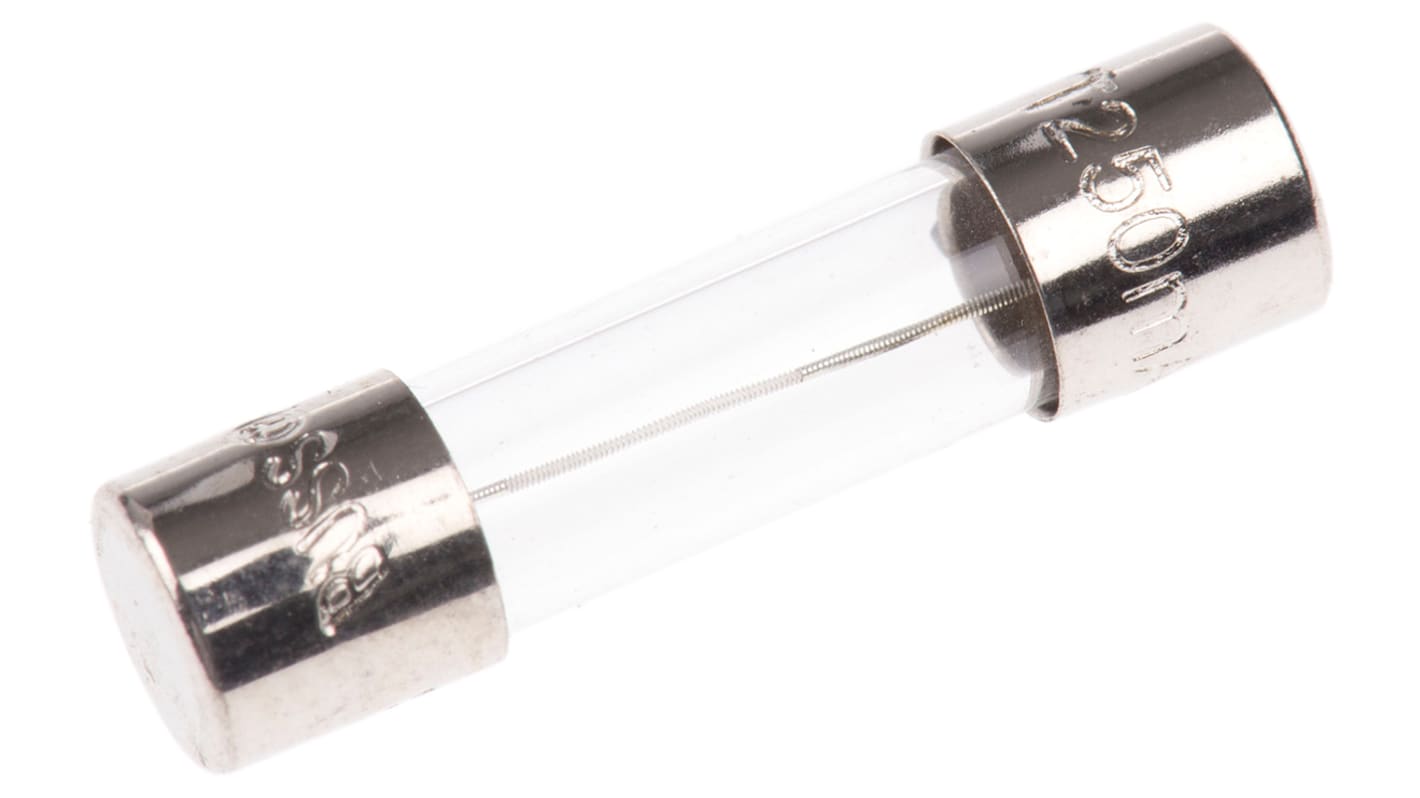

Fusible de cartucho de cristal Eaton, serie S506, 250V ac, 250mA, 5 x 20mm, acción retardada

Esta gama de fusibles de cartucho de vidrio de Eaton Bussmann es ideal para proporcionar protección a dispositivos o circuitos internos contra cortocircuitos y sobrecorriente. Son componentes más débiles a propósito con el objetivo de fundirse cuando la corriente sea demasiado alta. Una vez que el fusible se haya fundido, será necesario sustituirlo para completar el circuito y permitir el flujo de corriente.

¿Por qué debería elegir un fusible de cartucho de vidrio?

Los fusibles cerámicos y de vidrio tienen unas propiedades similares. Sin embargo, puede elegir un fusible de cartucho de vidrio, ya que le permite ver el interior del fusible. Esto permite determinar con más facilidad si el fusible se ha fundido.

¿Qué tamaño tiene?

5 mm x 20 mm es un tamaño de cartucho estándar y mide aproximadamente 20 mm de largo por 5 mm de diámetro. Son populares en protección de placa y panel y se adaptan a un portafusibles compatible de 5 x 20 mm.

¿Qué tensión tiene?

Estos fusibles de cartucho están disponibles con corrientes nominales de 40mA a 15 A para aplicaciones donde la tensión nominal del sistema es de 250 V ac.

¿Qué velocidad tienen?

Este fusible de cartucho en particular tiene una velocidad nominal en “T”, lo que significa que es un fusible de acción lenta, a veces denominado anti-transitorios. Es capaz de resistir altos niveles durante breves periodos sin cortocircuitarse. Por lo tanto, si se produce un cambio repentino, este fusible no se fundirá inmediatamente. Son adecuados para aplicaciones que necesiten un alto nivel de corriente repentino.

¿Qué es la capacidad de ruptura?

La capacidad de ruptura hace referencia al nivel de corriente que puede manejar de forma segura el fusible sin explotar ni romperse. La capacidad de ruptura del fusible debe ser superior a la corriente de fallo del circuito electrónico. Este fusible de cartucho en particular es LBC (capacidad de ruptura baja).

¿Para qué se utilizan los fusibles de cartucho?

• Para la protección de componentes y equipos de costosos daños utilizados por el exceso de corriente
• Para aislar subsistemas del sistema principal cuando se produce un fallo.

Eaton anteriormente conocido como Bussmann
