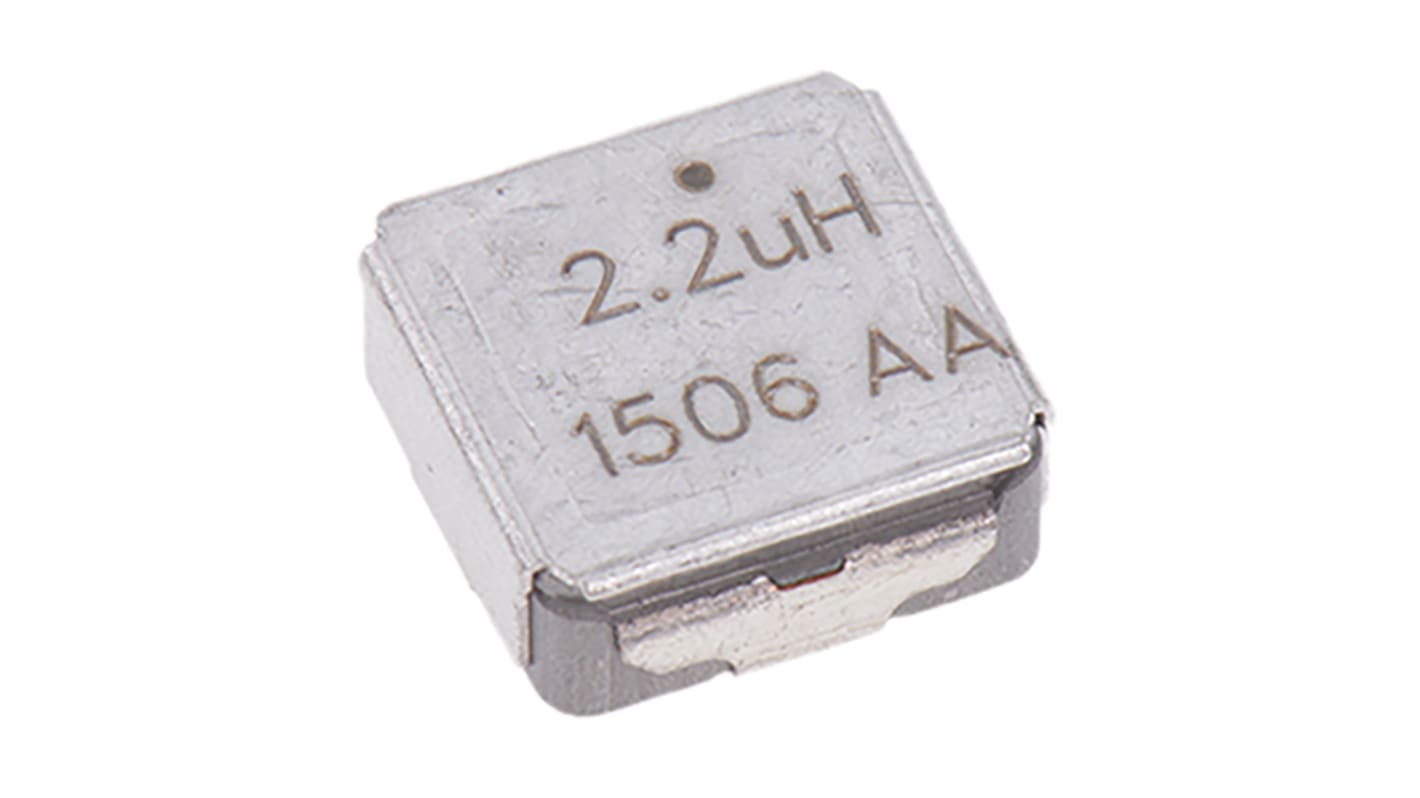

Inductor de montaje en superficie bobinado Vishay, 2,2 μH, núcleo de Compuesto de Metal, apantallado 4040, SRF:1MHZ, 12
- Código RS:
- 875-1832
- Nº ref. fabric.:
- IHLE4040DCER2R2M5A
- Fabricante:
- Vishay
Temporalmente fuera de stock. El producto se entregará cuando vuelva a estar disponible.
Añadido
Precio unitario (En una bolsa de 2)
2,05 €
(exc. IVA)
2,48 €
(inc.IVA)
| Unidades | Por unidad | Por Bolsa* |
| 2 - 18 | 2,05 € | 4,10 € |
| 20 - 98 | 1,51 € | 3,02 € |
| 100 - 198 | 1,235 € | 2,47 € |
| 200 - 498 | 1,145 € | 2,29 € |
| 500 + | 0,88 € | 1,76 € |
| *precio indicativo | ||
- Código RS:
- 875-1832
- Nº ref. fabric.:
- IHLE4040DCER2R2M5A
- Fabricante:
- Vishay
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- US
Datos del Producto
Inductores de alta corriente y perfil bajo serie IHLE4040
La serie IHLE4040 dispone de apantallamiento de campo eléctrico (e-field) integrado que elimina la necesidad de apantallamiento separado
Alta temperatura de hasta 155 °C
Rango de frecuencia hasta 1 MHz
Reducción de campo eléctrico (e-field) de 20 dB a 1 cm (medido verticalmente desde centro superior del dispositivo)
Menor DCR por μH de este tamaño de paquete
Soporta altos picos de corriente transitoria sin saturación
Coplanaridad de los 4 terminales ≤ 100 μm
Certificación AEC-Q200
Rango de frecuencia hasta 1 MHz
Reducción de campo eléctrico (e-field) de 20 dB a 1 cm (medido verticalmente desde centro superior del dispositivo)
Menor DCR por μH de este tamaño de paquete
Soporta altos picos de corriente transitoria sin saturación
Coplanaridad de los 4 terminales ≤ 100 μm
Certificación AEC-Q200
Las aplicaciones incluyen unidades de control de motor y transmisión; motores de inyección diésel; supresión de ruido para motores de limpiaparabrisas, asientos eléctricos, espejos eléctricos, calefacción y ventiladores, iluminación HID; controladores de LED
Inductores de montaje superficial no estándar Vishay (bobinas)
Especificaciones
Atributo | Valor |
|---|---|
| Inductancia | 2,2 μH |
| Máxima Corriente DC | 12 (Saturation) A, 15 (Heat) A |
| Encapsulado | 4040 |
| Longitud | 10.8mm |
| Profundidad | 10.8mm |
| Altura | 4.2mm |
| Dimensiones | 10.8 x 10.8 x 4.2mm |
| Apantallado | Sí |
| Máxima Resistencia DC | 8.76mΩ |
| Serie | IHLE |
| Material del Núcleo | Compuesto de Metal |
| Máxima Frecuencia Auto-resonante | 1MHZ |
| Mínima Temperatura de Funcionamiento | -55°C |
| Máxima Temperatura de Funcionamiento | +155°C |
- Código RS:
- 875-1832
- Nº ref. fabric.:
- IHLE4040DCER2R2M5A
- Fabricante:
- Vishay
