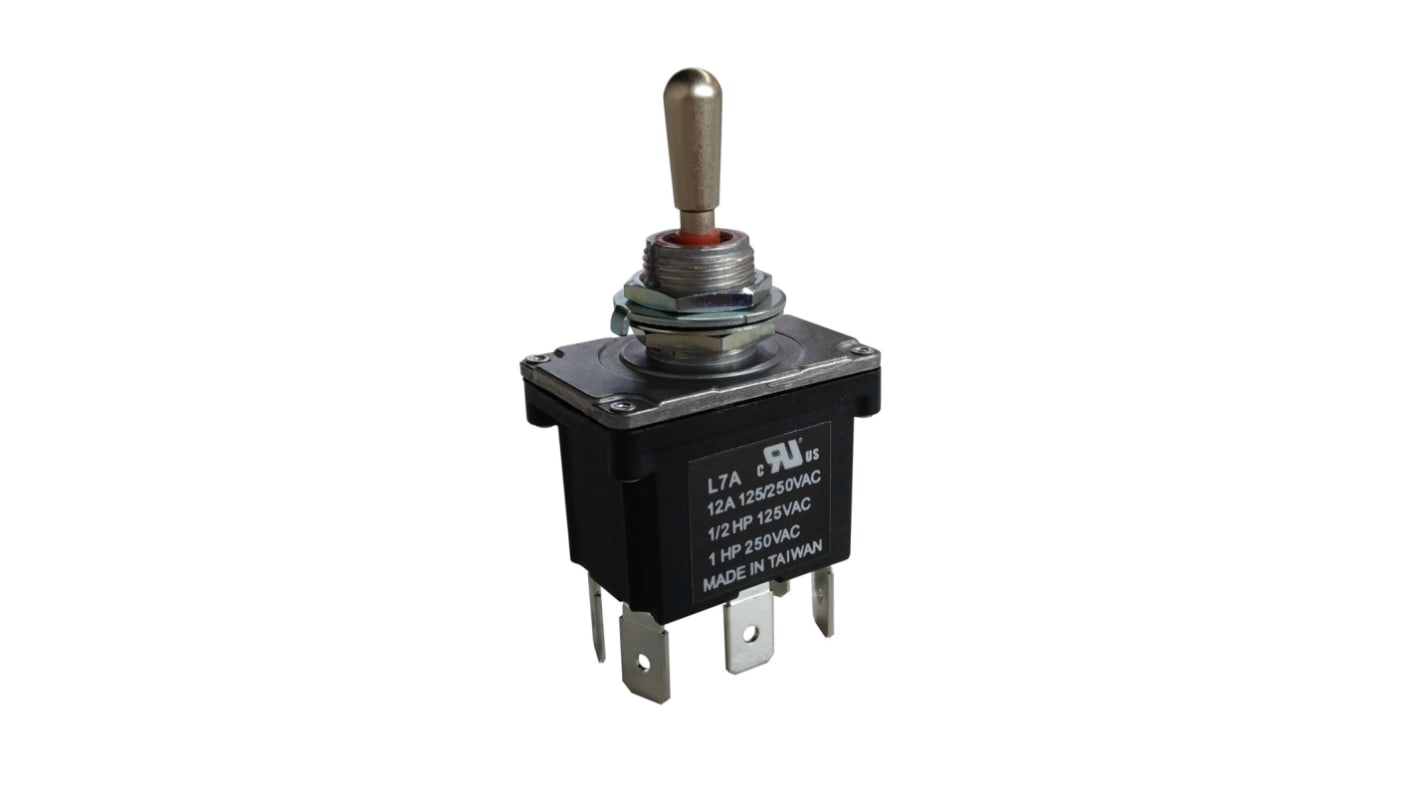

Interruptor de palanca DPDT IP68, Funcionamiento On-Off-On, No
- Código RS:
- 206-6976
- Fabricante:
- RS PRO
11 Disponible para entrega en 24/48 horas
79 Disponible para entrega en 24/48 horas
Añadido
Precio Unidad
15,71 €
(exc. IVA)
19,01 €
(inc.IVA)
| Unidades | Por unidad |
| 1 - 9 | 15,71 € |
| 10 - 49 | 14,45 € |
| 50 - 99 | 12,69 € |
| 100 + | 10,81 € |
- Código RS:
- 206-6976
- Fabricante:
- RS PRO
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- TW
Datos del Producto
Interruptores de palanca RS Pro
RS Pro presenta una gama de interruptores de palanca DPDT. Estos interruptores de palanca de alta calidad ofrecen una configuración de contacto bipolar de dos vías con dos entradas y cuatro salidas, corrientes nominales de contacto 10A o 12A y una temperatura de funcionamiento de -30 °C a +85 °C. Los interruptores de palanca DPDT RS Pro están diseñados con terminación de lengüeta de soldadura o tornillo para aplicaciones de PCB.
¿por qué se necesita un interruptor de palanca tipo DPDT?
Las palancas DPDT se utilizan habitualmente para controlar motores eléctricos y actuadores lineales eléctricos, por ejemplo, lo que proporciona la capacidad de invertir la polaridad del motor, por lo que gira en dos direcciones diferentes.
Manipulación y almacenamiento
Evite la oxidación terminal en los interruptores almacenando productos en un entorno seco y frío con una humedad relativa inferior al 90 %.
Nota: Antes de montar productos en la placa de circuitos, así como para unidades no utilizadas, se recomienda mantenerlos dentro de la bolsa sellada.
Características del material
• actuador: Latón
• casquillo: Aleación de aluminio presofundido
• Junta tórica: Junta de silicona
• Contacto: Aleación de plata
• cuerpo: Nylon 66
• terminales: Latón con estañado
• tornillería: Acero con chapado trivalente de zinc
Características y ventajas
• interruptor basculante eléctrico sellado
• Contacto bipolar de dos vías
• Protección del panel frontal IP40/ IP68
• actuador de latón
• temperatura de funcionamiento: -30 °C a +85 °C.
• HOMOLOGACIÓN UL Y CUL Y ENEC15
Operaciones del interruptor 10A
• On-None-(on); Código RS : 206-6982
• On-None-(on); Código RS : 206-6983
• encendido-apagado-encendido; código RS : 206-6984
• encendido-apagado-encendido; código RS : 206-69
• momentáneo, apagado momentáneo; código RS 206-6986
• momentáneo, apagado momentáneo; código RS 206-6987
• momentáneo ninguno encendido; código RS : 206-676
• momentáneo ninguno encendido; código RS 206-6990
• Apagado momentáneo; código RS 206-6991
Operaciones del interruptor 12A
• momentáneo, apagado momentáneo; código RS 206-6977
• On-None-(on); Código RS : 206-6975
• encendido-apagado-encendido; código RS : 206-69
• encendido-apagado-encendido; código RS : 206-69
Aplicaciones
Telecomunicaciones
Aeroespacial
Automoción
Control de instrumentación
Soluciones de control industrial
Manipulación de materiales
Especificaciones
Atributo | Valor |
|---|---|
| Configuración del Contacto | DPDT |
| Funcionamiento del Interruptor | On-Off-On |
| Valor Nominal del Contacto | 12 A |
| Tipo de Montaje | PCB |
| Tipo de Terminal | Soldadura |
| Índice de Protección IP | IP68 |
| Iluminado | No |
| Material del Actuador | Latón |
