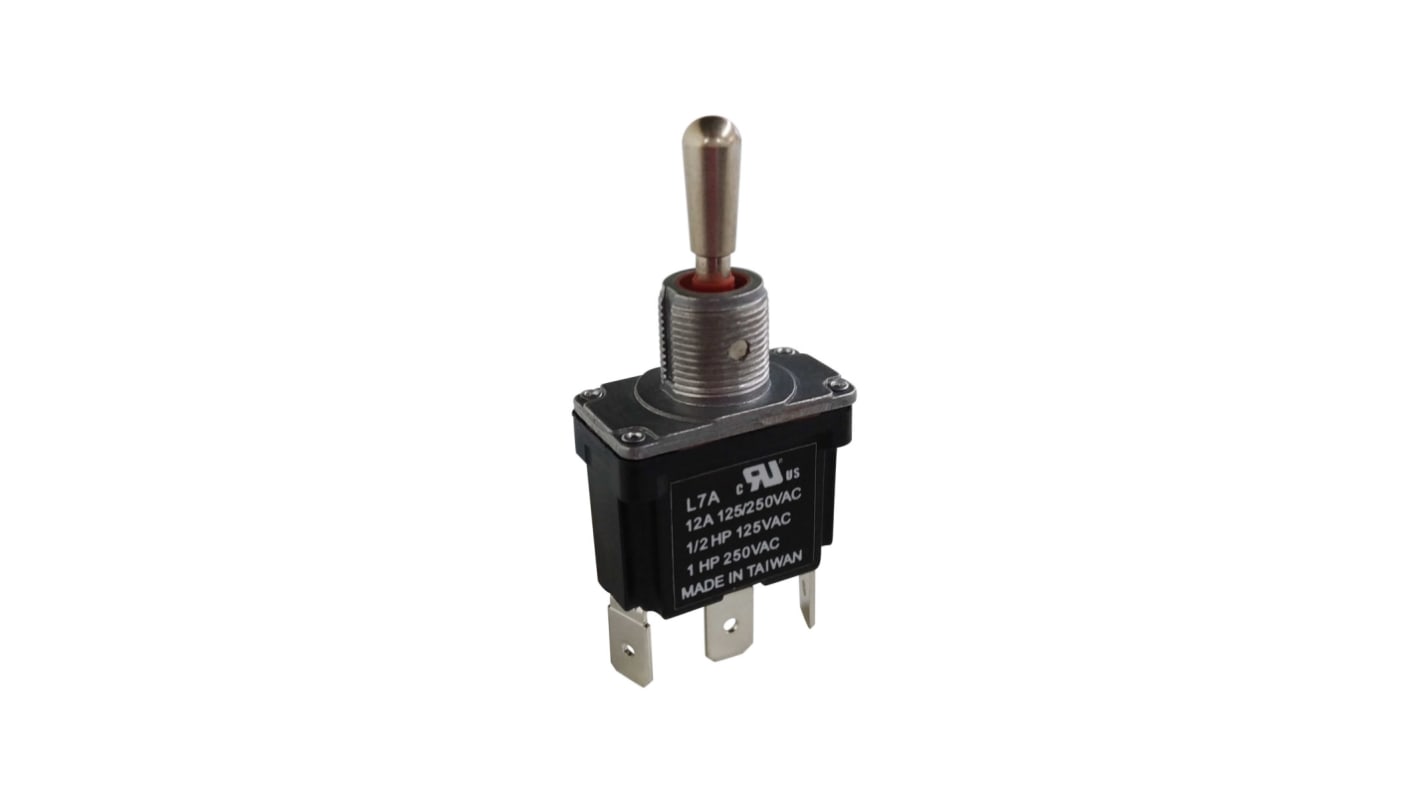

Interruptor de palanca SPDT IP68, Funcionamiento On-Off-(On), No
- Código RS:
- 206-6981
- Fabricante:
- RS PRO
2 Disponible para entrega en 24/48 horas
4 Disponible para entrega en 24/48 horas
Añadido
Precio Unidad
12,83 €
(exc. IVA)
15,52 €
(inc.IVA)
| Unidades | Por unidad |
| 1 - 9 | 12,83 € |
| 10 - 49 | 11,82 € |
| 50 - 99 | 10,39 € |
| 100 + | 8,83 € |
- Código RS:
- 206-6981
- Fabricante:
- RS PRO
Documentación Técnica
Legislación y Conformidad
- COO (País de Origen):
- TW
Datos del Producto
Interruptores de palanca SPDT 12A RS Pro
RS PRO RS Pro presenta una gama de interruptores de palanca SPDT. Estos interruptores de palanca de alta calidad ofrecen una configuración de contacto de dos vías monopolar, lo que significa un terminal de entrada y dos terminales de salida con operaciones de interruptor DE ACCIÓN momentánea o CONEXIÓN-DESCONEXIÓN-DESCONEXIÓN. Las corrientes nominales de contacto 12A están disponibles con una temperatura de funcionamiento de -30 °C a +85 °C. Los interruptores de palanca SPDT RS Pro están diseñados con terminación de lengüeta de soldadura para aplicaciones de PCB.
¿por qué se necesita un interruptor de palanca tipo SPDT?
Las palancas SPDT se utilizan habitualmente como un interruptor de encendido-apagado sencillo o un interruptor de conmutación en un circuito. La operación de conmutación de encendido-apagado-encendido significa que se pueden configurar para conectar un circuito a diferentes rutas, por ejemplo; un circuito que tiene una fuente de luz y un motor se puede conectar a las salidas y activar con un interruptor basculante que controla las dos cargas de salida.
Manipulación y almacenamiento
Evite la oxidación terminal en los interruptores almacenando productos en un entorno seco y frío con una humedad relativa inferior al 90 %.
Nota: antes de montar productos en la placa de circuitos, así como para unidades no utilizadas, se recomienda mantenerlos dentro de una bolsa sellada.
Características del material
• actuador: Latón
• casquillo: Aleación de aluminio presofundido
• VALOR NOMINAL DE LOS CONTACTOS: 12A A 125/250VAC, 1/2 HP 125VAC, 1HP 250VAC
• Junta tórica: Junta de silicona
• Contacto: Aleación de plata
• cuerpo: Nylon 66
• terminales: Latón con estañado
• tornillería: Acero con chapado trivalente de zinc
Características y ventajas
• interruptor basculante eléctrico sellado
• contacto monopolar de dos vías
• Protección del panel frontal IP68
• actuador de latón
• temperatura de funcionamiento: -30 °C a +85 °C.
• HOMOLOGACIÓN UL Y CUL Y ENEC15
Operaciones del interruptor 12A
• momentáneo, apagado momentáneo; código RS 206-69
• encendido/apagado; código RS : 206-6981
Aplicaciones
Telecomunicaciones
Aeroespacial
Automoción
Control de instrumentación
Soluciones de control industrial
Manipulación de materiales
Especificaciones
Atributo | Valor |
|---|---|
| Configuración del Contacto | SPDT |
| Funcionamiento del Interruptor | On-Off-(On) |
| Valor Nominal del Contacto | 12 A |
| Tipo de Montaje | PCB |
| Tipo de Terminal | Soldadura |
| Índice de Protección IP | IP68 |
| Iluminado | No |
| Material del Actuador | Latón |
| Tensión Nominal | 125 V ac, 250V ac |
| Material del Contacto | Aleación de plata |
| Resistencia del Contacto | 20mΩ |
| Rango de Temperatura de Funcionamiento | -30 → +85°C |
| Temperatura Máxima de Funcionamiento | +85°C |
| Temperatura Mínima de Funcionamiento | -30°C |
| Vida Útil Mecánica | 30000Cycles |
