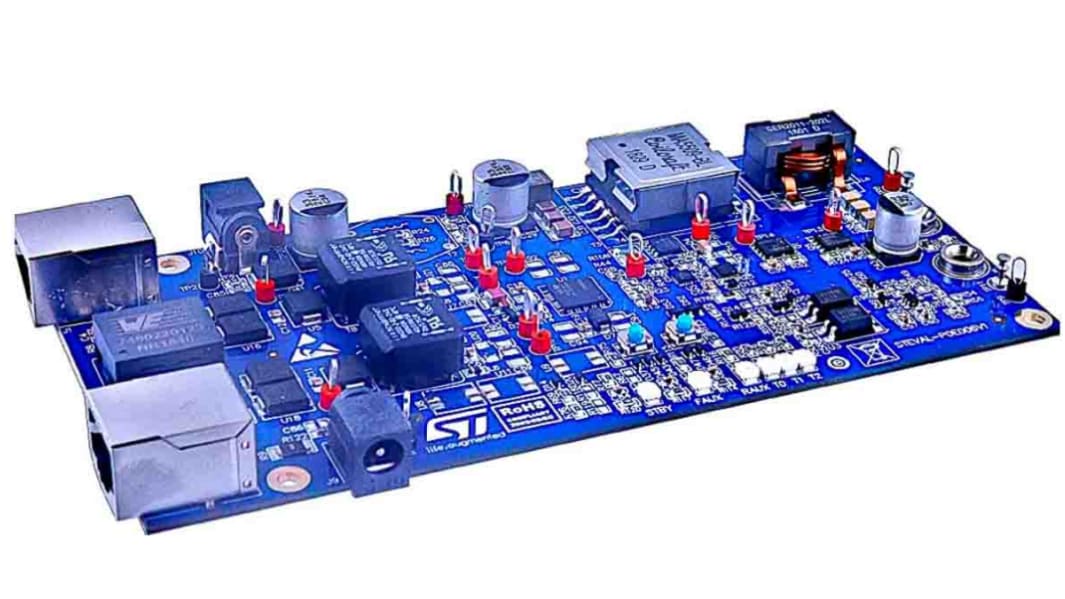

Placa de evaluación STMicroelectronics Evaluation Board - STEVAL-POE006V1

Este diseño de referencia representa una solución de convertidor de 3,3 V y 20 A ideal para diversas aplicaciones incluidos puntos de acceso inalámbricos, se suministra con una interfaz PoE-PD y un convertidor de abrazadera activa dc-dc hacia delante. La interfaz PoE-PD se basa en el sistema PM8805 en dispositivo de encapsulado con dos puentes activos y una interfaz de dispositivo alimentado (PD). Se puede utilizar en todas las aplicaciones PoE y PoE+ de alta eficiencia 4P y 2P de potencia media a alta.
El convertidor de avance de abrazadera activa dc-dc está diseñado en torno al controlador PWM PM8804, Se trata de una solución integrada para convertidores de 48 V inteligentes y eficientes que dispone de un oscilador programable para la frecuencia de conmutación, compensación de pendiente ajustable, controladores de lado bajo complementarios dobles con tiempo muerto programable, arranque suave programable, desconexión suave y tiempo de obturación de detección de corriente programable.
