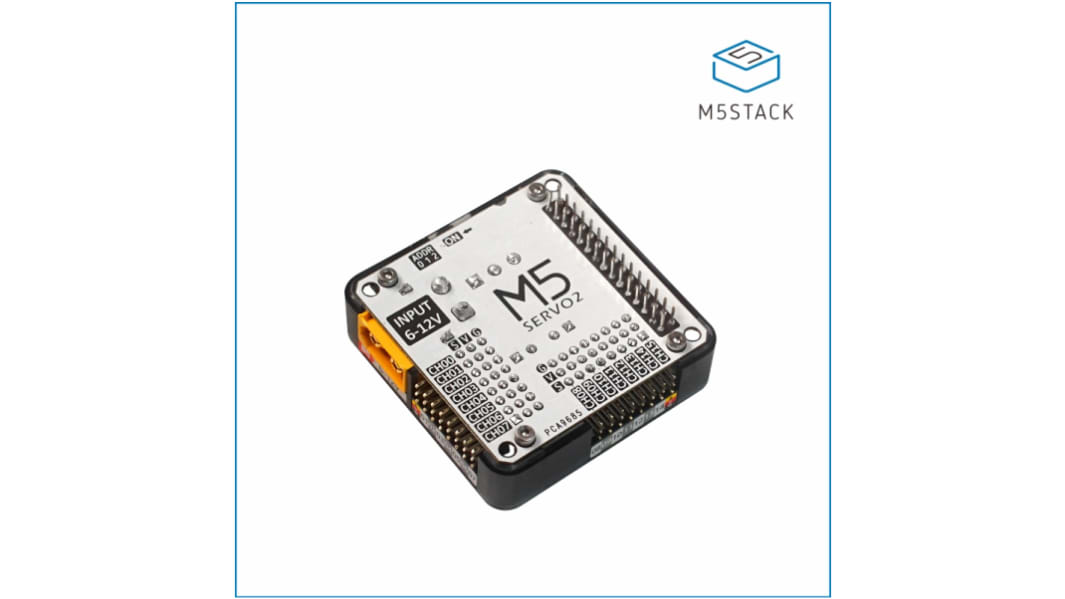

Placa de controlador de motor Controlador de motor M5Stack SERVO2 Module 16 Channels - 13.2 - M014-B

El M5Stack SERVO 2 es un módulo de controlador servo actualizado en la serie de módulos apilables M5Stack. Utiliza un controlador PWM de PCA9685 16 canales para controlar servos de 16 canales al mismo tiempo. La entrada de potencia es de 6-12V V dc y se utilizan dos chips SY8368AQQC para la reducción de tensión. La salida de potencia total máxima de canal doble es de 35W W (5V W / 3,5A W * 2 W), y la potencia de salida máxima de canal único es de 25W W (5V W / 5A W). Cuando se utiliza la base de la batería para la fuente de alimentación, la potencia de salida máxima es de 5V W / 2A W. El módulo se comunica con el host directamente a través de I2C (la dirección predeterminada es 0x40), sin embargo, la dirección I2C se puede cambiar (0x40 - 0x47) a través del interruptor de marcación. Esto también significa que se pueden apilar y utilizar simultáneamente varios módulos Servo 2. Hay un interruptor de alimentación en la placa para controlar la fuente de alimentación de

canal de accionamiento del actuador 16x
2x indicador de alimentación
Dirección I2C ajustable
Entrada de fuente de alimentación de CC externa: 6 V-12V V.
Conector de CC: XT60
