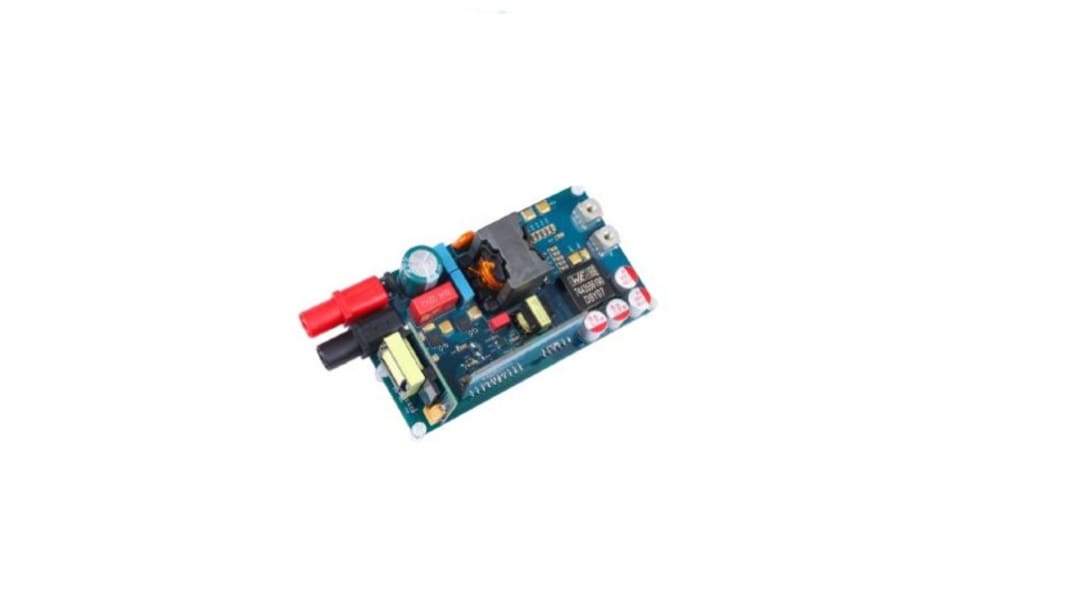

Placa de evaluación Controlador de retorno Infineon Placa de desarrollo 2ED2101S06F Luminarias LED, brillos de potencia

Ver esta categoría
No disponible actualmente
Desconocemos si volveremos a disponer de este artículo. RS tiene previsto retirarlo próximamente de nuestra gama de productos.
Código RS:
232-5729
Nº ref. fabric.:
EVAL2ED2101HBLLCTOBO1
Fabricante:
Infineon
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo

Marca

Infineon

Función de gestión de energía

Controlador de retorno

Tipo de producto

Placa de desarrollo

Para usar con

Luminarias LED, brillos de potencia y cargadores

Clasificación del kit

Placa de evaluación

Dispositivo destacado

2ED2101S06F

Nombre del kit

Placa de desarrollo

Certificaciones y estándares

IEC 60747-17/VDE 0884-11 approval (planned) with V¬IORM = 1.4 kV (peak,reinforced), V¬ISO = 5700 V (rms) for 60 s, test = 6840 V (rms) for 1 s, UL 1577 recognised (planned) with V¬ISO

La placa de evaluación Infineon se puede utilizar para evaluar el rendimiento del 2ED2101S06F y es una solución de sistema completo que resalta componentes Infineon en topologías de conversión de potencia ZVS resonante de alta frecuencia. Está diseñado para mostrar el uso de altas frecuencias de conmutación de hasta 500 kHz en un diseño de convertidor LLC, que proporcionan muchas ventajas del sistema como EMI inferior, tamaño y tamaño de componente pasivo reducido, así como tamaño de sistema completo y coste de BOM.

Rectificación síncrona para etapa de salida

Tensión de entrada: 350 - 425 V dc

Máximo 200 W a 16,7 A, entrada de alimentación de 400 V CC, suficiente refrigeración por flujo de aire

Protección contra sobrecorriente

Informes de LED de encendido

Placa de controlador con ICE2HS01G
