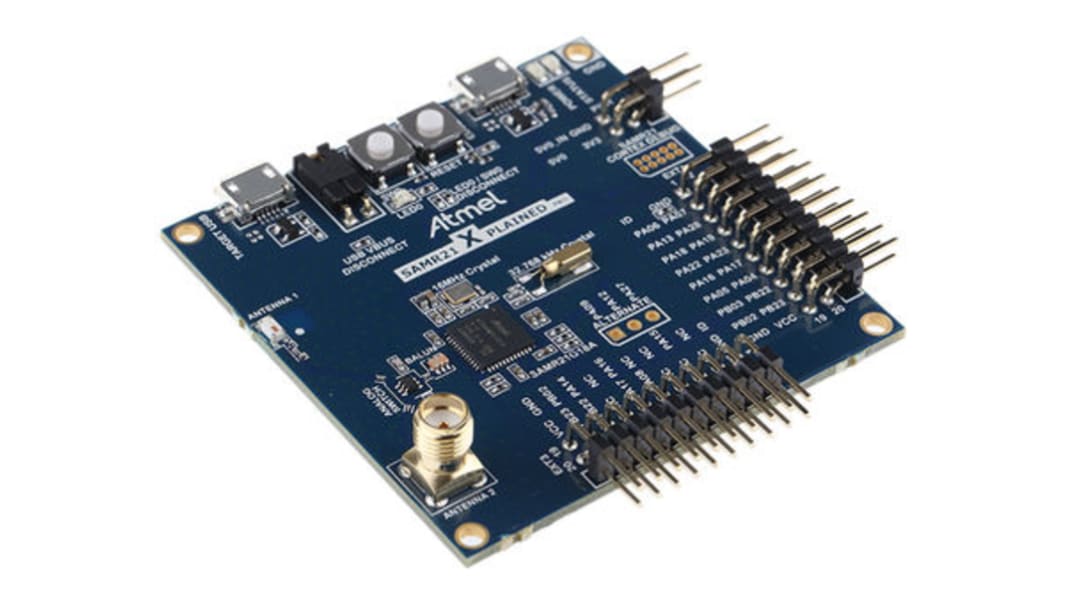

Placa de desarrollo SoC Xplained Pro ATSAMR21
Atmel SAM R21 es una serie de sistema en chip (SoC) de baja potencia con un microcontrolador SAM D21 y un transceptor de banda ISM AT86RF233 de 2,4 GHz integrado. El kit de evaluación Atmel SAM R21 Xplained Pro está diseñado para el desarrollo de prototipos y la evaluación del dispositivo ATSAMR21G18A. El kit de plataforma de hardware Atmel SAM R21 Xplained Pro ofrece una gama de funciones que ayuda al usuario a comprender cómo integrar el ATSAMR21G18A en un diseño personalizado. El Atmel SAM R21 es compatible con la plataforma de desarrollo integrado (PID) Atmel Studio. El kit de evaluación serie MCU Xplained Pro incluye un depurador integrado en placa. No se necesitan herramientas adicionales para programar o depurar el microcontrolador ATSAMR21G18A. La placa ATSAMR21-XPRO es compatible con una pila ZigBee compatible con red de malla de organización y regeneración automáticas, al mismo tiempo que optimiza el tráfico de red y minimiza el consumo de alimentación.
Características y ventajas de la placa de desarrollo ATSAMR21 Xplained Pro
Núcleo ATSAMR21G18A Cortex-M0+ SoC con memoria Flash de 256 KB, RAM de 32 KB y transceptor AT86RF233 de 2,4 GHz
Potencia de salida RF: hasta +4 dBm
Sensibilidad del receptor: -99 dBm
Modulación: O-QPSK
Velocidad de datos OTA: 256 kbps
MAC asistido por hardware (reconocimiento automático, reintento automático)
Detección SFD, ensanchado/desensanchado, tramas, cálculo CRC-16
Diversidad de antena y control de Tx/Rx
Búfer de tramas Tx/Rx de 128 bytes
Cifrado AES-128
Depurador integrado (EDBG)
Programación y depuración en placa SAM R21 mediante Serial Wire Debug (SWD)
Interfaz virtual de puerto COM a destino mediante UART
Interfaz de puerta de enlace de datos (DGI) Atmel a destino a través de SPI e I2C
4 GPIO conectados a destino para instrumentación de código
Reajuste el botón pulsador
Botón pulsador de usuario
LED de usuario
2 cabezales de extensión Xplained Pro
Fuente de alimentación: +5 V dc mediante conector externo o cualquier conexión USB
Conector macho para controlar el consumo de corriente
Conector microUSB de depurador integrado
Conector microUSB objetivo
Antena de chip de cerámica
Conector SMA para antena externa
Aplicaciones: control industrial, automatización comercial y residencial, cuidado de la salud, electrónica de consumo, periféricos de PC y comunicación local para Internet de las cosas (IoT) usando los protocolos IEEE 802.15.4 o ZigBee.
Núcleo ATSAMR21G18A Cortex-M0+ SoC con memoria Flash de 256 KB, RAM de 32 KB y transceptor AT86RF233 de 2,4 GHz
Potencia de salida RF: hasta +4 dBm
Sensibilidad del receptor: -99 dBm
Modulación: O-QPSK
Velocidad de datos OTA: 256 kbps
MAC asistido por hardware (reconocimiento automático, reintento automático)
Detección SFD, ensanchado/desensanchado, tramas, cálculo CRC-16
Diversidad de antena y control de Tx/Rx
Búfer de tramas Tx/Rx de 128 bytes
Cifrado AES-128
Depurador integrado (EDBG)
Programación y depuración en placa SAM R21 mediante Serial Wire Debug (SWD)
Interfaz virtual de puerto COM a destino mediante UART
Interfaz de puerta de enlace de datos (DGI) Atmel a destino a través de SPI e I2C
4 GPIO conectados a destino para instrumentación de código
Reajuste el botón pulsador
Botón pulsador de usuario
LED de usuario
2 cabezales de extensión Xplained Pro
Fuente de alimentación: +5 V dc mediante conector externo o cualquier conexión USB
Conector macho para controlar el consumo de corriente
Conector microUSB de depurador integrado
Conector microUSB objetivo
Antena de chip de cerámica
Conector SMA para antena externa
Aplicaciones: control industrial, automatización comercial y residencial, cuidado de la salud, electrónica de consumo, periféricos de PC y comunicación local para Internet de las cosas (IoT) usando los protocolos IEEE 802.15.4 o ZigBee.
Nota
Chip de transceptor AT86RF233: código RS 769-2687
Especificaciones
Atributo | Valor |
---|---|
Clasificación | Kit de evaluación |
Nombre del kit | SAM R21 Xplained Pro |
Tecnología | MCU |
Núcleo del Dispositivo | ARM Cortex M0+ |
Nombre de familia del procesador | SAM |
Referencia del procesador | ATSAMR21G18A |
Tipo de procesador | MCU |
